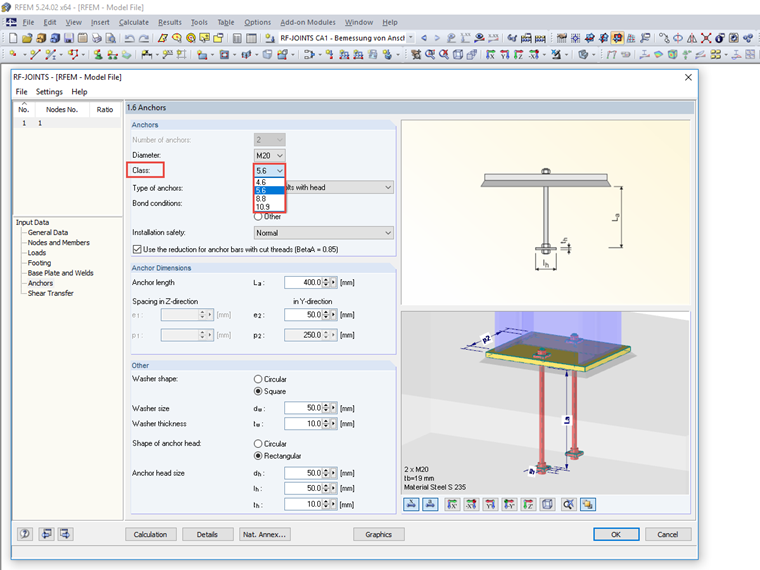

Regulacja ta jest zaimplementowana w RF-/JOINTS Steel - Column Base. Wybór klas śrub w oknie 1.6 Kotwa jest dostosowywany dynamicznie w zależności od wybranego Załącznika krajowego.
Klasy śrub kotwiących w RF- / JOINTS Stal - Podstawa słupa
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
