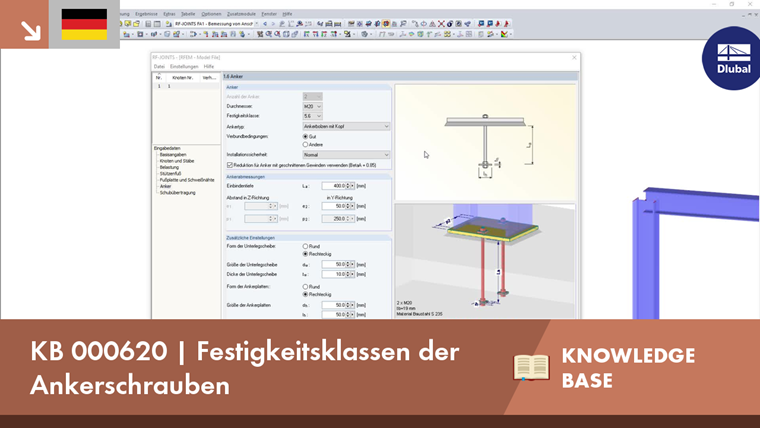

Diese Regelung ist in RF-/JOINTS Stahl - Stützenfuß implementiert. Die Auswahl der Schraubenklassen in Maske "1.6 Anker" wird je nach Auswahl des Nationalen Anhangs dynamisch angepasst.
Festigkeitsklassen der Ankerschrauben
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
