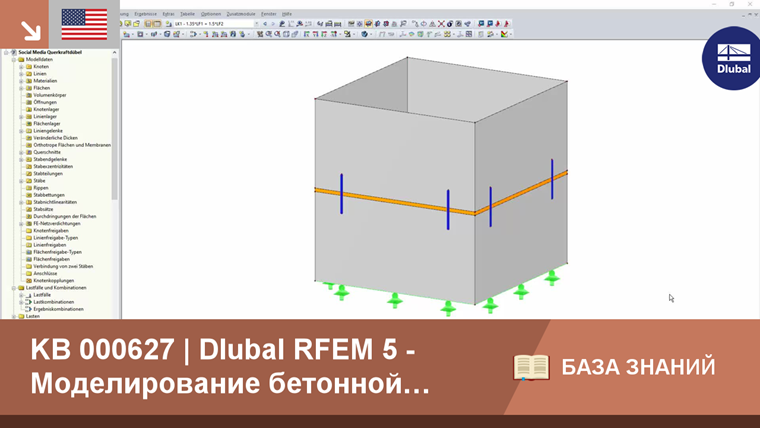

В данной модели нужно, чтобы верхний сегмент шахты был размещен над нижним, а соединение не должно передавать никаких растягивающих сил. Дюбели затем должны допускать некоторое проскальзывание, а также передавать возникающие поперечные силы.
Теперь выберем для модели соединения тип поверхности с жесткостью «Без растяжения». Притом нужно иметь в виду, что поверхности могут передавать также моменты. Для сил, вызывающих растяжение мембраны, так будут затронутые элементы поверхности выходить из работы. Чтобы предотвратить это, нужно к одному сегменту вдоль соединения добавить линейное высвобождение.

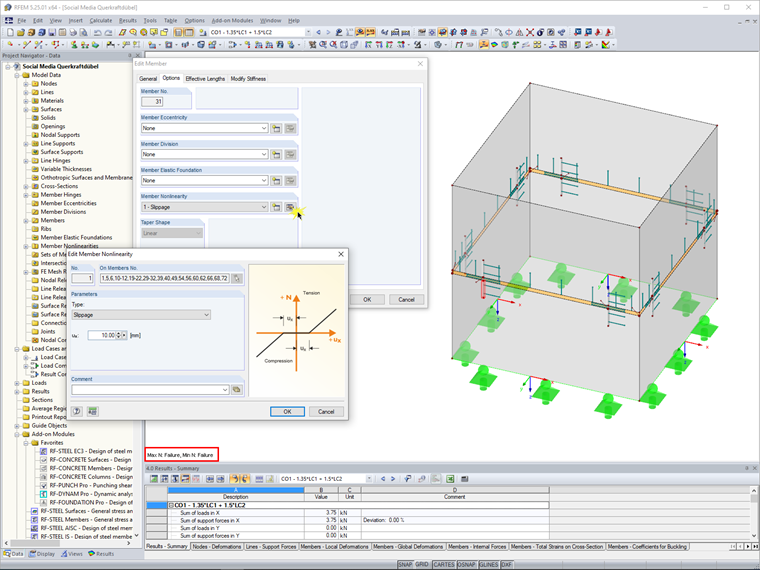

Дюбели, которые должны передавать поперечную силу, затем смоделируем как круглые стержни типа «Балка». Чтобы передать только поперечную силу, нужно еще присвоить стержню нелинейность типа «Проскальзывание». Таким образом, стержни не будут передавать никаких нормальных сил, пока не будет достигнуто заданного проскальзывания. Далее, чтобы не вызвать появление непредвиденных моментов, необходимо задать на линиях с дюбелями соответствующие высвобождения.
Результатом потом является то, что поперечные силы, возникающие в данной модели, частично передаются через соединение, а частично - через дюбели. В этих дюбелях притом не возникает никаких нормальных сил (см. Рисунок: Макс/Мин N: сбой). Моменты в дюбелях тоже равны 0.
