Górny segment studzienki należy położyć na dolnym segmencie. Złącze nie może przenosić sił rozciągających. Kołki powinny umożliwiać pewien poślizg, a także przenosić występujące siły tnące.
Do przedstawienia połączenia wybieramy typ powierzchni ze sztywnością "Bez rozciągania". Należy tutaj pamiętać, że powierzchnie mogą przenosić momenty. W przypadku sił działających na membranę, które wywołują rozciąganie, elementy powierzchni, na które oddziałują, ulegają uszkodzeniu. Aby temu zapobiec, do segmentu wzdłuż złącza dodajemy zwolnienie liniowe.

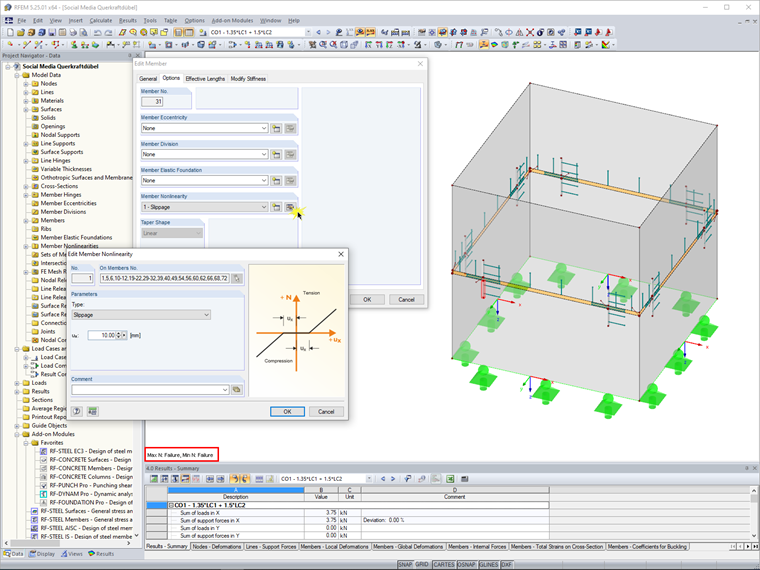

Kołki rozporowe dla siły tnącej zostały zamodelowane jako pręty okrągłe z typem pręta "Belka". Aby przenieść tylko siłę tnącą, dodaliśmy nieliniowość pręta "Poślizg". Dzięki temu siła osiowa nie jest przenoszona przez pręty, dopóki nie zostanie osiągnięty zdefiniowany poślizg. Ponadto, aby nie wywołać niezamierzonej nośności na zginanie, określamy zwolnienia liniowe na liniach, na których zdefiniowano kołki ścinające.
W wyniku zastosowania tego modelu występujące siły tnące są przenoszone częściowo przez złącze, a częściowo przez kołki rozporowe. W kołkach rozporowych nie występują siły osiowe (patrz rysunek: Maks./Min. N: Awaria). Momenty w kołkach również wynoszą 0.
