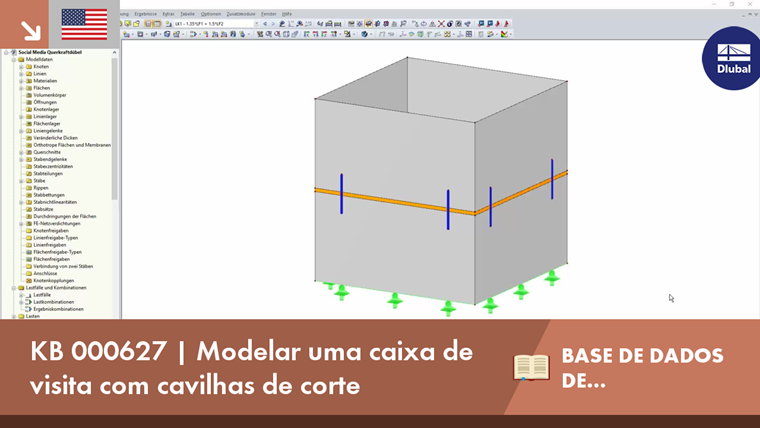

O segmento superior da câmara de visita deve ser colocado no segmento inferior. A ligação não deve transferir quaisquer forças de tração. As buchas devem permitir um certo deslizamento e também ser capazes de transferir os esforços de corte existentes.
Para a representação da ligação, escolhemos o tipo de superfície com a rigidez "Sem tração". Aqui, temos de ter em conta que as superfícies podem transferir momentos. Para forças de diafragma que induzem tração, os elementos de superfície afetados falham. Para evitar isso, adicionamos uma libertação de linha a um segmento ao longo da ligação.

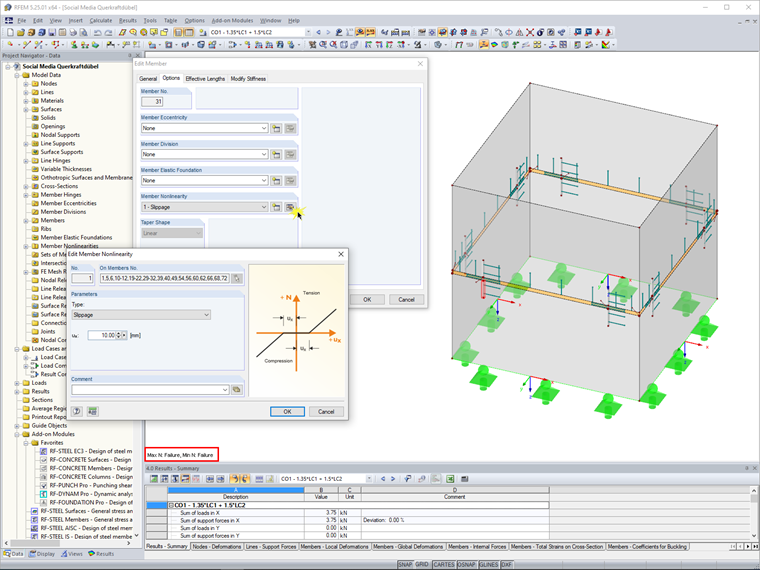

Os tarugos de força de corte foram modelados como varões com a barra "Viga". Para transferir apenas a força de corte, adicionamos a não linearidade da barra "Deslizamento". Assim, nenhuma força axial é transferida através das barras enquanto o deslizamento definido não é alcançado. Além disso, especificamos as libertações de linha nas linhas nas quais os tarugos de corte foram definidos para não induzir um momento resistente não intencional.
O resultado deste modelo é que as forças de corte que ocorrem são transferidas em parte através da ligação e em parte através de cavilhas de corte. Não existem esforços axiais nos tarugos de corte (ver imagem: N Máx./mín: Rotura). Os momentos nas buchas também são igual a 0.
