El segmento superior de la boca de alcantarilla se va a colocar en el inferior. La unión no debe transferir ningún esfuerzo de tracción. Los pasadores deberían permitir un cierto deslizamiento y también deben ser capaces de transferir esfuerzos cortantes existentes.
Para la representación de la unión, elegimos el tipo de superficie con la rigidez "Sin tracción". Aquí se debe tener en cuenta que las superficies pueden transferir momentos. Para los esfuerzos del diafragma que incluyen la tracción, los elementos de superficie afectados fallan. Para evitarlo, añadimos una liberación de línea a un segmento a lo largo de la unión.
Los pasadores de esfuerzos cortantes se han modelado como barras redondas con el tipo de barra "Viga". Para transferir únicamente el esfuerzo cortante, añadimos la no linealidad "Deslizamiento" de la barra. Por lo tanto, no se transfieren esfuerzos axiles mediante las barras hasta que no se alcanza el deslizamiento definido. Además, se especifican las liberaciones de línea en aquellas líneas en las que se definieron los pasadores de cortante para introducir una resistencia de momento involuntaria.

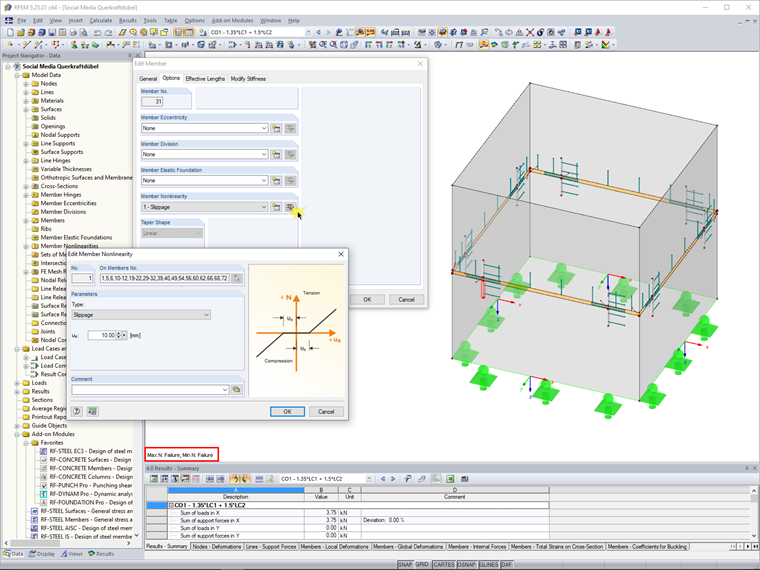

El resultado de este modelo es que los esfuerzos cortantes producidos se transfieren parcialmente mediante la unión y parcialmente mediante los pasadores de cortante. No hay esfuerzos axiles en los pasadores de cortante (ver imagen: N máx./Mín .: Fallo). Los momentos en los pasadores también son 0.
