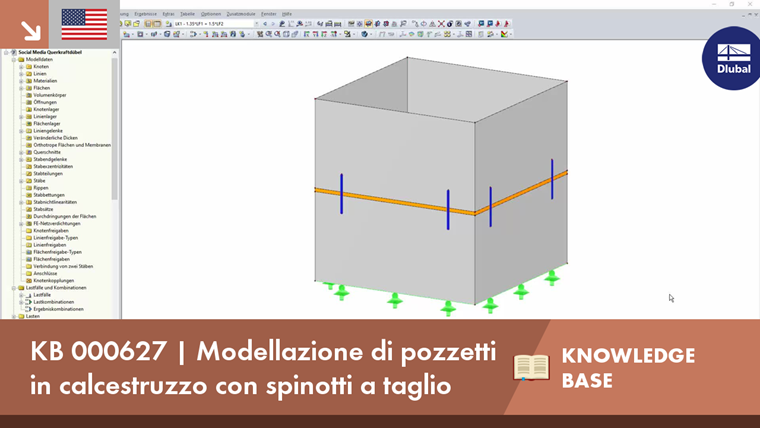

Il segmento superiore del passo d'uomo deve essere posizionato sul segmento inferiore. Il giunto non deve trasferire forze di trazione. I tasselli dovrebbero consentire un certo slittamento ed essere anche in grado di trasferire le forze di taglio che si verificano.
Per la rappresentazione del giunto, scegliamo il tipo di superficie con la rigidezza "Senza trazione". Qui, dobbiamo tenere presente che le superfici possono trasferire momenti. Per le forze del diaframma che inducono tensione, gli elementi della superficie interessati si rompono. Per evitare ciò, aggiungiamo uno svincolo lineare a un segmento lungo il giunto.

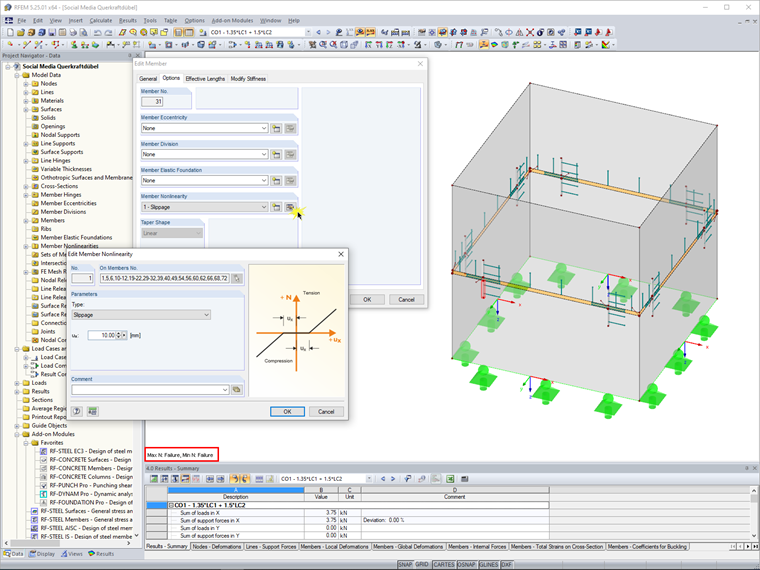

I tasselli di forza di taglio sono stati modellati come barre tonde con il tipo di asta "Trave". Per trasferire solo la forza di taglio, abbiamo aggiunto la non linearità dell'asta "Spostamento". Pertanto, nessuna forza assiale viene trasferita attraverso le aste finché non viene raggiunto lo scorrimento definito. Inoltre, specifichiamo i svincoli delle linee in corrispondenza delle linee in cui sono stati definiti i tasselli di taglio per non indurre una resistenza indesiderata del momento.
Il risultato di questo modello è che le forze di taglio che si verificano vengono trasferite in parte tramite il giunto e in parte tramite tasselli di taglio. Non ci sono forze assiali nei tasselli di taglio (vedi immagine: Max/Min N: fallimento). Anche i momenti nei tasselli sono 0.
