Моделирование прогонов с помощью блок-менеджера

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

В данном примере часто модели необходимы в нескольких проектах, таких как прогоны с колоннами и скобами колена. Размеры можно изменить непосредственно в RFEM, сдвинув узлы.

Более элегантный способ сделать это, однако, заключается в параметризации ввода и безопасной модели в качестве блока. Для этого сначала выберите полную модель. Затем, можно открыть и отредактировать данный блок в блочном менеджере.

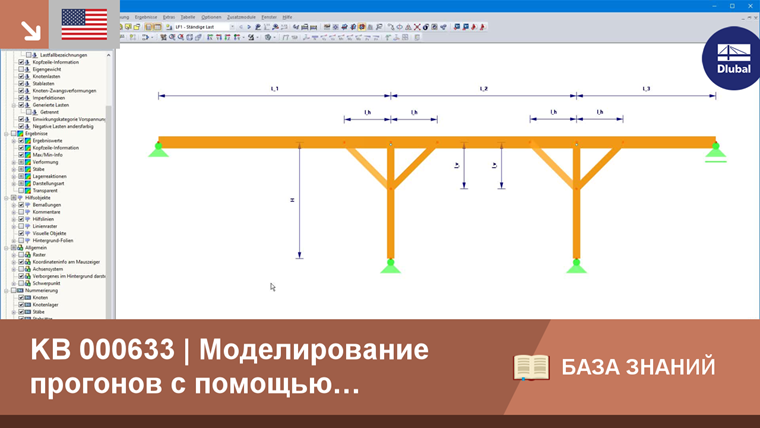

Как показано на рисунке, требуется ввести только длину пролета, высоту и размеры скобок колена. Можно также параметризировать и учитывать нагрузки при вставке блока. После его добавления вновь созданная структура открывается в RFEM или RSTAB.

Ключевые слова

Прогон Блок-менеджер параметризация
