Modélisation d’une panne à l’aide du gestionnaire de blocs

  • Base de connaissance

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Souvent, des modèles sont utilisés dans plusieurs projets, par exemple une panne avec des poteaux et liens dans l’exemple présent. Vous pouvez modifier les dimensions directement dans RFEM ou RSTAB par déplacer les nœuds.

Une méthode plus élégante consiste à paramétrer l'entrée et à sécuriser le modèle en tant que bloc. Le bloc peut ensuite être ouvert et modifié via le gestionnaire de blocs.

Cependant, les nœuds et les charges doivent être paramétrés en conséquence. La procédure exacte est expliquée dans la vidéo. Pour enregistrer le blog, la structure entière doit être sélectionnée au préalable. Le bloc peut ensuite être importé directement dans RFEM, RSTAB ou via le gestionnaire de blocs

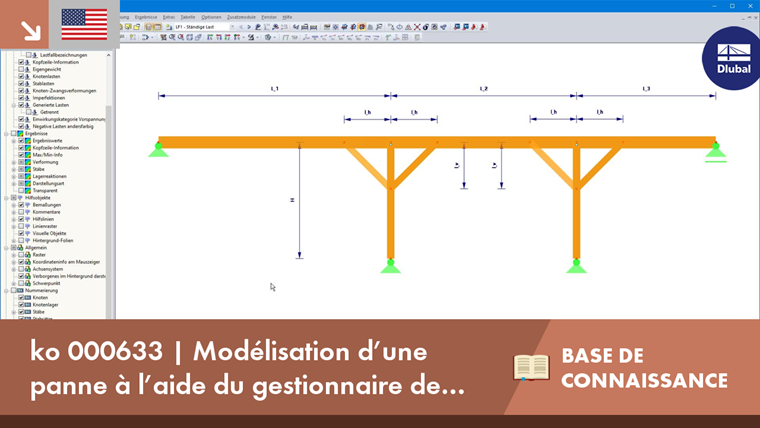

Comme vous pouvez le voir sur la photo, il suffit d'entrer les longueurs de portée, la hauteur et les dimensions des en-têtes. Vous pouvez également paramétrer et considérer les charges lors de l'insertion du bloc. Une fois celle-ci insérée, la structure nouvellement créée s'ouvre dans RFEM ou RSTAB.

Auteur

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Ingénierie produit et assistance clientèle

M. Rehm est responsable du développement de produits pour les structures en bois et fournit une assistance technique à ses clients.

Mots-clés

Panne Gestionnaire de blocs paramétrage
