Modellierung einer Pfette mit dem Blockmanager
Tipps & Tricks
Neu
25. Februar 2021
000633
Oft werden Strukturen in mehreren Projekten benötigt, so wie in diesem Beispiel eine Pfette mit Stützen und Kopfbändern. Man könnte die Abmessungen direkt in RFEM beziehungsweise RSTAB abändern, indem man die Knoten verschiebt.
Eleganter ist es jedoch, die Eingabe einmalig zu parametrisieren und die Struktur als Block abzuspeichern. Der Block lässt sich anschließend über den Blockmanager aufrufen und editieren.
Zuvor sind jedoch die Knoten und Lasten entsprechend zu parametrisieren. Die genaue Vorgehensweise kann dem Video entnommen werden. Für das Speichern des Blogs muss die komplette Struktur zuvor markiert werden. Im Anschluss kann der Block direkt in RFEM bzw. RSTAB eingelesen werden oder über den Blockmanager

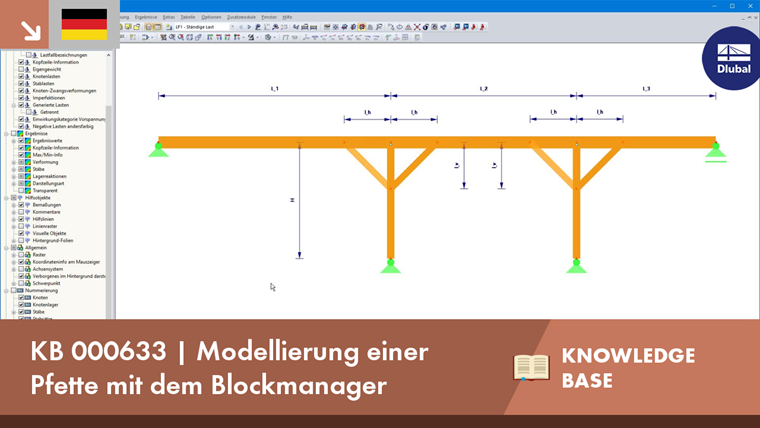

Wie auf dem Bild zu erkennen ist, müssen in diesem Beispiel lediglich die Stützweiten, die Höhe und die Abmessungen der Kopfbänder eingegeben werden. Auch Belastungen lassen sich parametrisieren und können beim Einfügen des Blocks berücksichtigt werden. Nach dem Einfügen wird die neu erzeugte Struktur in RFEM beziehungsweise RSTAB geöffnet.
Autor

Dipl.-Ing. (FH) Gerhard Rehm
Product Engineering & Customer Support
Herr Rehm engagiert sich in der Entwicklung im Bereich Holzbau und im Kundensupport.
