Modelado de una correa por medio del Administrador de bloques

A menudo se necesitan las mismas estructuras en varios proyectos, como la correa con pilares y arriostramientos en este ejemplo. Las dimensiones se podrían cambiar directamente desplazando los nudos tanto en RFEM como en RSTAB.

Sin embargo, es más elegante parametrizar la entrada una vez y guardar el modelo como un bloque. El bloque se puede abrir y editar a través del administrador de bloques.

Sin embargo, los nudos y las cargas se deben parametrizar en consecuencia de antemano. El procedimiento exacto se puede encontrar en el vídeo. Para guardar el bloque, se debe seleccionar toda la estructura de antemano. El bloque se puede importar directamente en RFEM o RSTAB o mediante el administrador de bloques

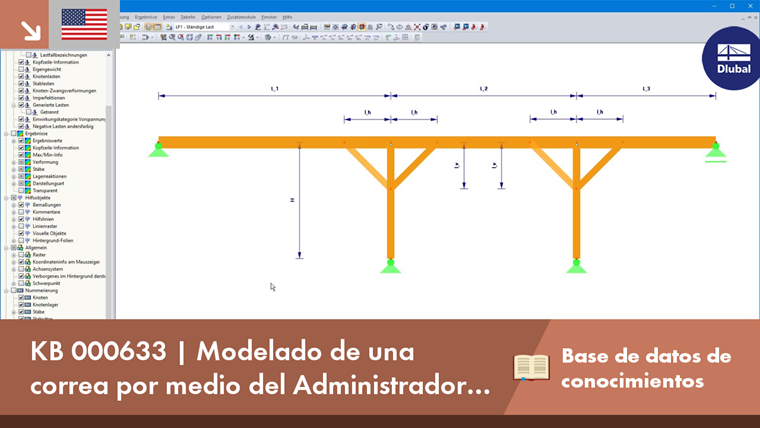

Como puede ver en la imagen, solo tiene que introducir las longitudes del vano, la altura y las dimensiones de los travesaños. También se pueden parametrizar y considerar las cargas al insertar el bloque. Después de insertarlo, la estructura recién creada se abre en RFEM o RSTAB.


Autor

El Sr. Rehm es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a los clientes.
