Modelowanie płatwi przy wykorzystaniu menedżera bloków

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Często modele są potrzebne w kilku projektach, takich jak płatwie z kolumnami i zastawki kolanowe w tym przykładzie. Wymiary można zmieniać bezpośrednio w programie RFEM lub RSTAB, przesuwając węzły.

Aby zrobić to w prosty sposób, należy sparametryzować dane wejściowe i zapisać model jako blok. Na samym początku należy zaznaczyć cały model. Następnie będziemy mogli otworzyć i edytować zapisany blok w menedżerze bloku.

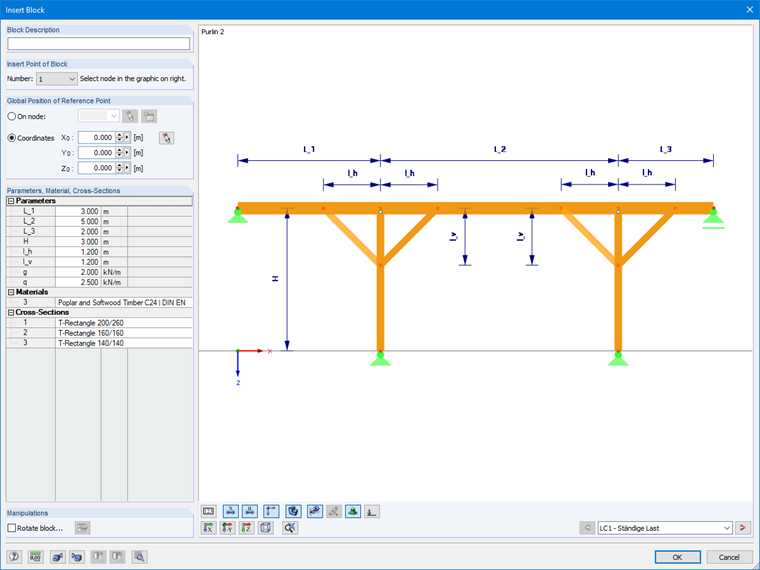

Jak pokazano na rysunku, należy jedynie wprowadzić długości przęseł, wysokość i wymiary stężeń ramowych. Można również parametryzować i rozważyć obciążenia podczas wstawiania bloku. Po wstawieniu bloku, nowo utworzona konstrukcja zostanie otworzona w programach RFEM i RSTAB.

Słowa kluczowe

Płatew Menedżer bloków parametryzacja
