Если вы посмотрите на свойства сечения категории металла, то увидите, что есть три типа площади сдвига, значение и расчет которых описаны здесь.
~ Площадь сдвига
~ Эффективная площадь сдвига по EC 3
~ Пластическая площадь сдвига
Их значение и расчет теперь подробно описаны.

1. Площадь сдвига

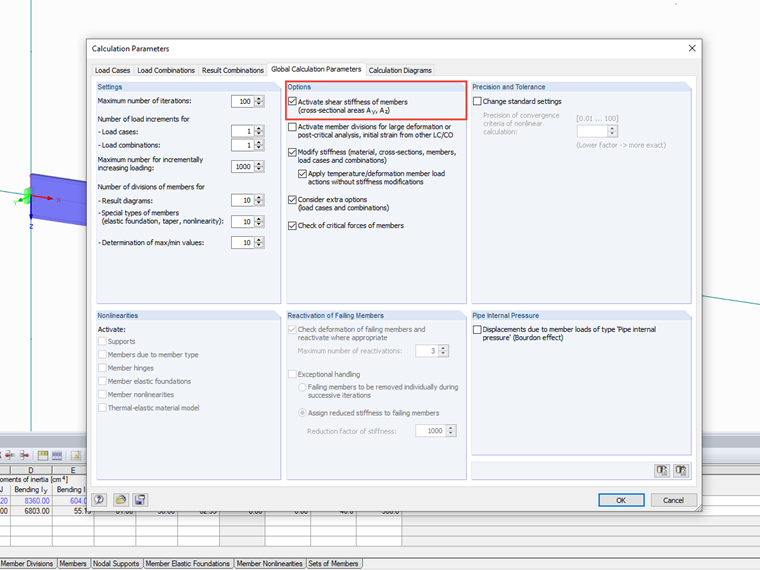

Площадь сдвига необходима для определения упругой деформации, обусловленной силами сдвига. Формула для расчета площади сдвига показана на рисунке; Подробную информацию можно найти в руководстве RFEM, глава 4.13, и в руководстве RSTAB, глава 4.3.
Важно: Упругие сдвиговые напряжения нельзя определить с помощью площади сдвига, но по формуле τ = V × S/(I × t). Корреляция площади сдвига и касательных напряжений описана, в частности, в Петерсене:

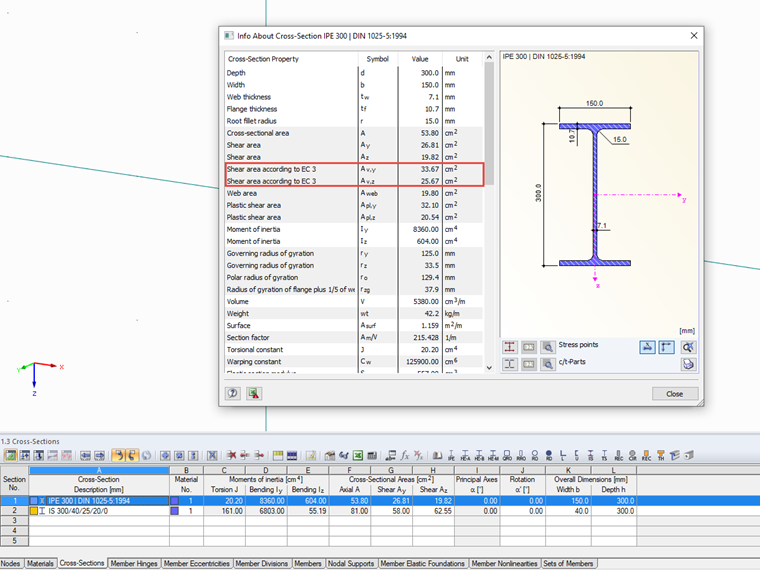

2. Площадь сдвига по EC 3
Этот тип площади сдвига используется для определения пластической поперечной способности сечения. В EN 1993-1-1, 6.2.6 (3), можно найти формулы для различных типов сечений для расчета эффективных площадей сдвига.

3. Пластическая площадь сдвига
Это упрощенная запись для определения пластической способности к сдвигу. Его можно легко обобщить, поскольку сечение разделено на прямоугольные элементы. Филе и элементы направления поперечной силы не учитываются. Наклонные элементы будут учитываться с учетом угла.
Автономная программа SHAPE-THIN выполняет расчет пластических областей сдвига по тому же методу.
