Сравнение пластического расчета (модель оболочки) и модели нелинейного стержня

Техническая статья

В следующем примере представлено сравнение модели оболочки и простой стержневой моделью, выполненной в RFEM. В случае модели оболочки балка подвешена на поверхностях и смоделирована с ограничениями с обеих сторон, в соответствии с граничными условиями. Это статически неопределимая система, в которая при перегрузке образуются пластические шарниры. Сравнение проводится со стержневой моделью, которая имеет те же граничные условия, что и модель оболочки.

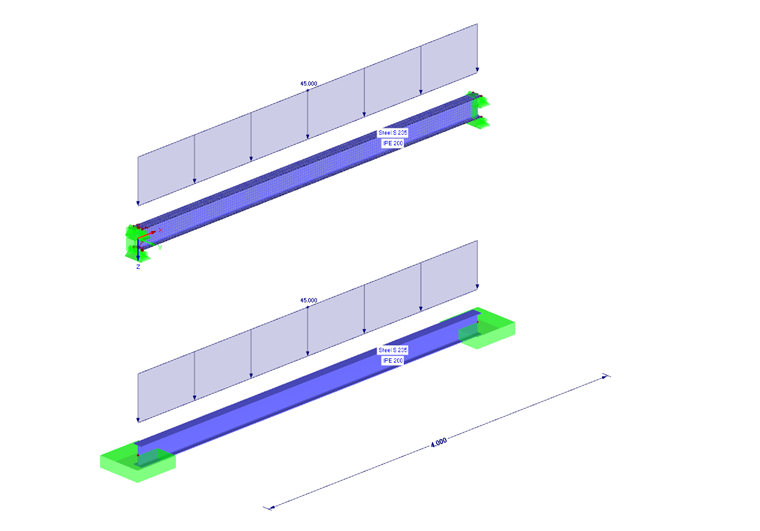

Pисунок 01 - Complete Model

Задание модели оболочки

Можно создать модель оболочки в RFEM, которая предоставляет возможность напрямую создавать стержневой элемент на поверхностях (функция ‘Создать поверхности из стержня’). Первоначально создается стержень длиной 4 м. Выбирается тип сечения IPE 200. После моделирования балок, создаются поверхности из стержня, с использованием упомянутой выше функции.

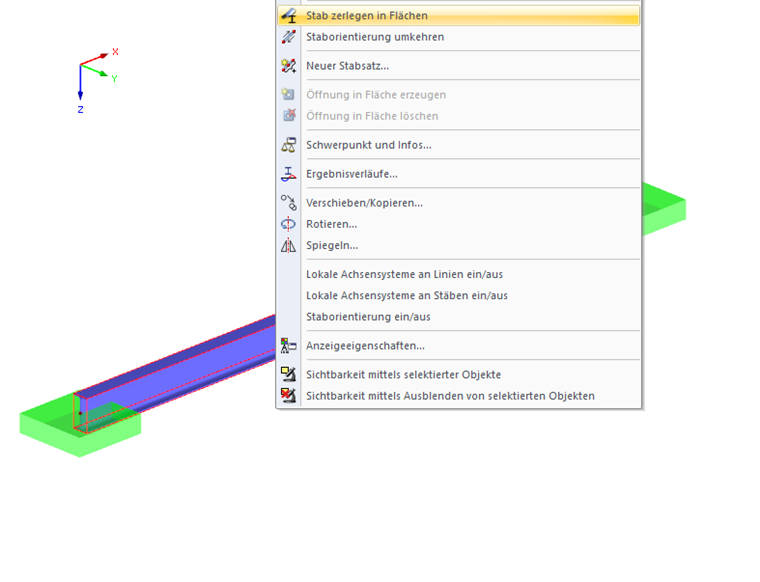

Pисунок 02 - Generate Surfaces from Member

После создания чистой модели оболочки балки можно определить граничные условия. Балка должна быть оперта с обеих сторон. Эти граничные условия могут быть созданы с использованием линейных опор. Для этого приложения стенка и полки модели поверхности могут фиксироваться с помощью линейных опор. Полное защемление не требуется, так как ограничение связано с пределом поступательных степеней свободы на стенке и полке.

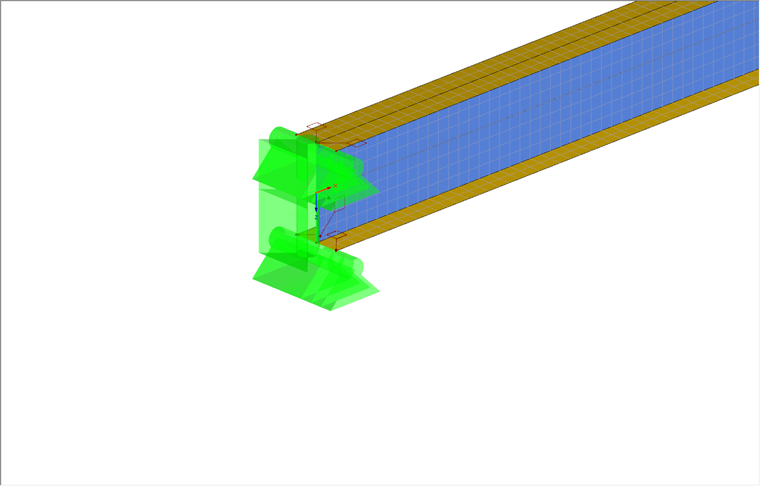

Pисунок 03 - Support Conditions

После ввода граничных условий можно задать пластическую работу поверхностей, выбрав модель материала Изотропная пластическая 2D/3D. Эта модель материала позволяет учитывать пластификацию поверхности во время расчета. В том же диалоговом окне также можно задать эквивалентное напряжение по фон Мизесу, так как предел текучести материала равен 24 кН/см². Когда вы задаете пластическую работу материала, приращение нагрузки автоматически активируется в параметрах расчета. Приращение нагрузки будет способствовать более эффективной сходимости расчета.

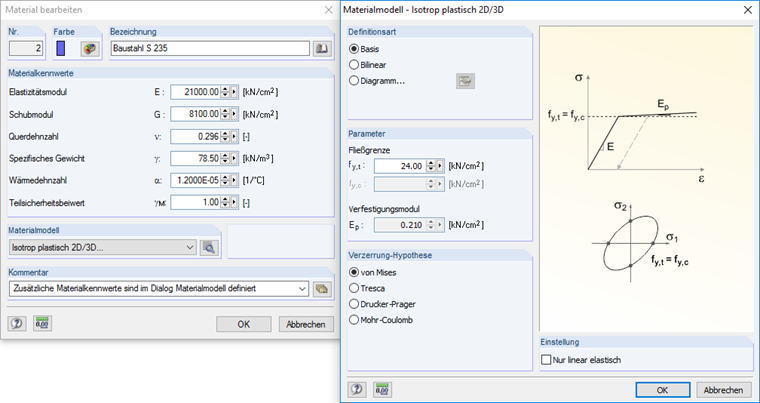

Pисунок 04 - Material Model

Линейная нагрузка применяется к конструкции на линии пересечения между верхней полкой и стенкой. Величина нагрузки установлена равной 45 кН/м. Пластические шарниры начинают формироваться на обеих опорах.

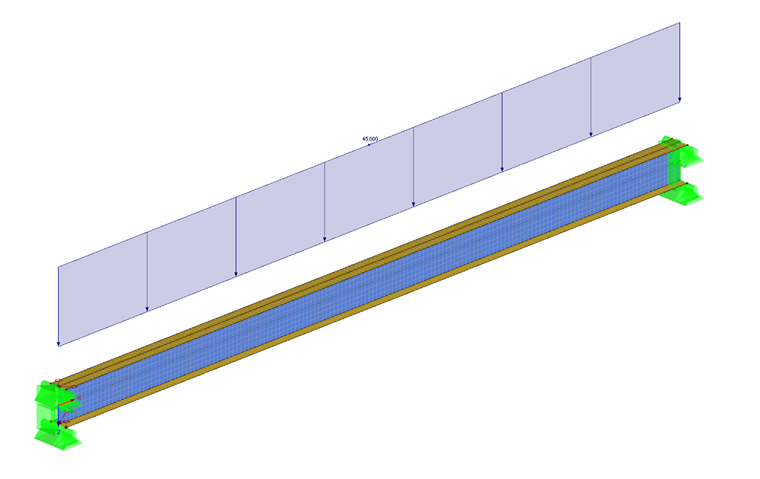

Pисунок 05 - Load

После расчета всей конструкции сразу доступны деформации. Можно переключить изображение на эквивалентное напряжение по фон Мизесу. Настройка по умолчанию для RFEM изображает напряжения со сглаженными контурами. Это вызывает искаженный вид результатов, поскольку превышено максимальное пластическое напряжение. Поэтому необходимо выбрать опцию изображения ‘Посроянно на элементах’ для внутренних сил и напряжений на поверхности. Эти результаты представляют собой среднее значение каждого элемента КЭ. Значения узла элемента КЭ используются для генерации среднего значения. При использовании пластической или нелинейной работы материала всегда необходимо выбрать опцию изображения ‘Постоянно на элементах’. Это позволяет точно отображать пластическое напряжение на элементе после того, как возникла пластическая работа.

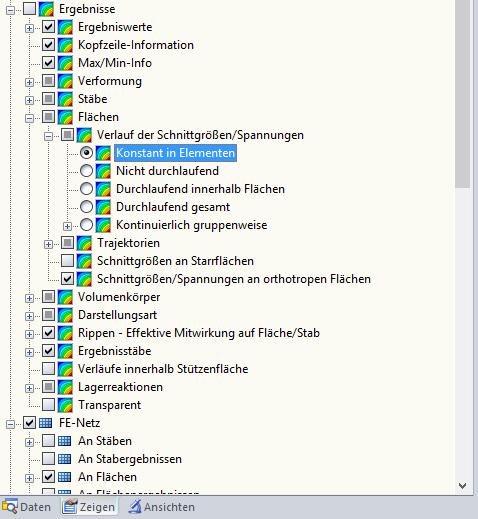

Pисунок 06 - Distribution of Internal Forces/Stresses

Чтобы выполнить сравнение с аналитическим расчетом, необходимо результаты модели поверхности сделать сравнимыми с результатами аналитической модели. Для этого можно использовать результирующую балку. Благодаря результирующей балке, все напряжения поверхности или тела в модели могут быть объединены вместе. Можно также провести сравнение с аналитической моделью.

Стержень задан в этой модели. Когда стержень 1D генерируется в модель поверхности, в месте исходного стержня появляется фиктивный стержень, который служит в качестве замещения. Этот стержень не имеет жесткости и не учитывается при расчете. Можно изменить тип стержня с ‘Фиктивный’ на ‘Результирующая балка’. Затем все поверхности могут быть приданы этой результирующей балке для просмотра внутренних сил как единого результирующего значения. В этом примере поверхности полки и стенки включены в результирующую балку для просмотра результатов внутренних сил элементов, как если бы это был единственный стержень.

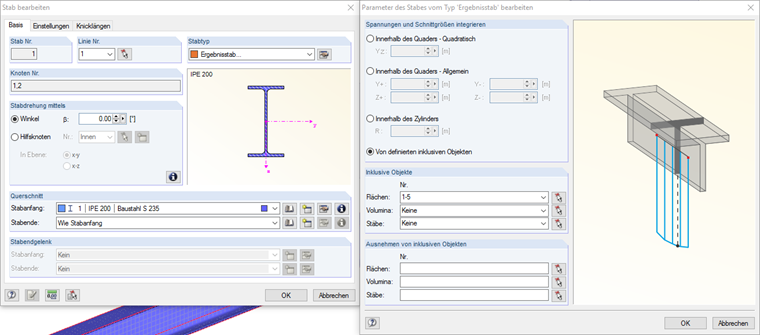

Pисунок 07 - Definition of Result Beam

Задание стержневой модели

Для сравнения теперь создается и загружается простая стержневая модель для образования пластического шарнира. Задается простой стержень с сечением IPE 200. Для этого стержня создается дополнительный материал с изотропными свойствами материала. Для этой записи выбрана сталь марки S235. Существует дополнительная опция для учета пластического шарнира в Нелинейности стержня. Поскольку необходимо задать только высвобождение пластического момента, все остальные внутренние силы устанавливаются на большое значение, поэтому они остаются незадействованными. Пластический предельный момент для IPE 200 с S235 можно рассчитать следующим образом:

$$\begin{array}{l}{\mathrm M}_\mathrm{ply}\;=\;{\mathrm f}_\mathrm y\;\cdot\;{\mathrm W}_\mathrm{ply}\\{\mathrm M}_\mathrm{ply}\;=\;24\;\mathrm{kN}/\mathrm{cm}^2\;\cdot\;220.6\;\mathrm{cm}^3\;=\;54\;\mathrm{kNm}\end{array}$$

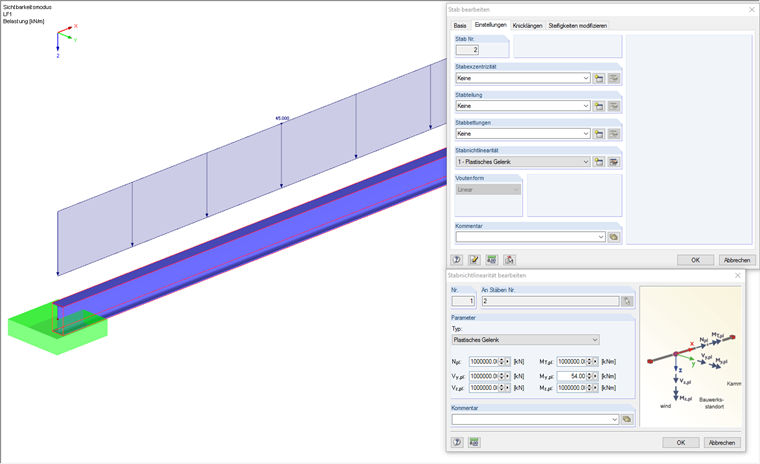

Pисунок 08 - Definition of Plastic Hinge

Граничные условия предполагают фиксацию с обеих сторон, чтобы сравнить текущую модель с предыдущей моделью поверхности. Нагрузка в этом примере применяется как нагрузка на стержень из-за того, что линейные нагрузки могут применяться только для поверхностей. Величина нагрузки на стержень устанавливается равной 45 кН/м.

Оценка сравнительного расчета

Результат обоих вычислений теперь можно сравнить на графике ниже. Результаты почти идентичны. На модели поверхности можно четко видеть пластические шарниры, которые сформировались на опорах. Полученные внутренние силы на результирующей балке очень похожи на внутренние силы стержневой модели, которая включает в себя пластические шарниры. Различия результатов можно объяснить созданием модели поверхности и идеализацией стержневой модели.

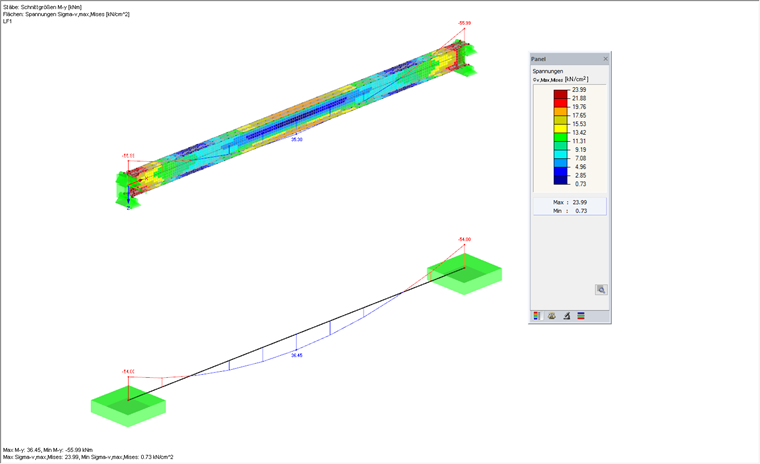

Pисунок 09 - Result Comparison
