Моделирование плиты базы с учетом изгиба пластины и реального распределения сил дюбелей (нелинейное)

При расчете баз колонн для анкеровки часто используются высокопроизводительные анкера. In diesem Beispiel soll die Abbildung mit verschiedenen Modellen für einen Stützenfuß und deren Auswertung erläutert werden.

Варианты моделирования

При распределении усилия на дюбелях решающими являются положение и жесткость опорной плиты. Кроме того, моделирование дюбеля также важно для реалистичного распределения сил.

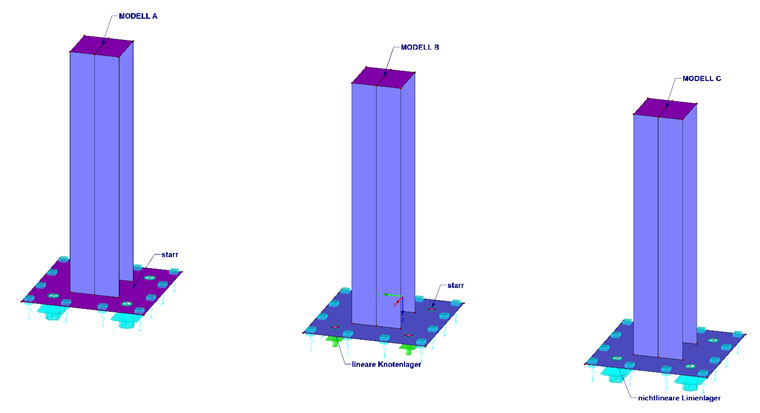

В модели A опорная плита была создана как «жесткая» поверхность, и возможный изгиб плиты здесь не рассматривается. В модели B опорная плита была создана с использованием толщины и материала с реалистичной жесткостью. Отверстия под дюбели закрываются жесткими поверхностями, а в центре жестких поверхностей расположены линейные узловые опоры.

Модель B намного более точна, но линейные узловые опоры, которые также поглощают сжатие, и заполнение отверстий под дюбели жесткими поверхностями по-прежнему приводят к слишком малой деформации пластины.

Модель C была получена из модели B. Только жесткие поверхности были удалены, а края отверстий под дюбели имеют нелинейные линейные опоры. Нелинейность определяется тем, что опоры не работают при сжатии. Напротив, напряжение должно быть поглощено. Опорная плита также моделируется нелинейно. В этом случае сжатие должно передаваться на грунт, так как при возникновении подъемных сил происходит разрушение подстилки.

Оценка результатов с учетом моделирования

Модель А: Из-за «бесконечной» жесткости недооценивается деформация конструкции. Нелинейная посадка пластины не может быть затронута, так как в пластине нет деформаций. Точно так же жесткая опорная плита приводит к тому, что нет реалистичного распределения усилия дюбеля.

Модель B: Эта модель намного более точна, но линейные узловые опоры, поглощающие сжатие, и отверстия под дюбели, заполненные жесткими поверхностями, всегда приводят к искаженной деформации, которая слишком мала.

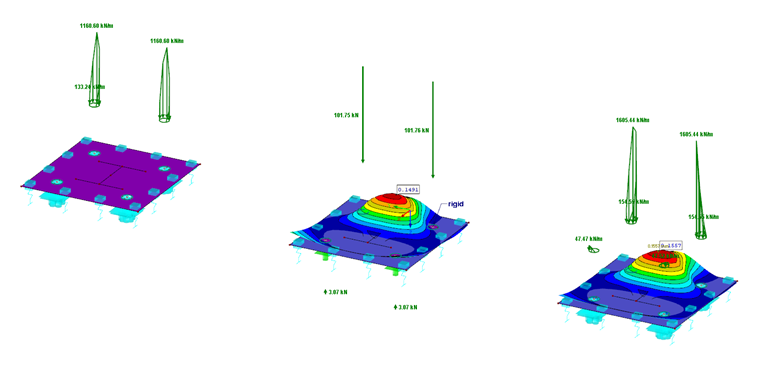

Модель C: Реальная жесткость в сочетании с нелинейным поверхностно-упругим основанием и нелинейными линейными опорами учитывает изгиб плиты, в том числе изгиб в зоне растяжения, и опорные эффекты у края плиты. Таким образом, усилие на дюбель также значительно выше, чем в моделях A и B.

Определение и оценка усилий дюбелей

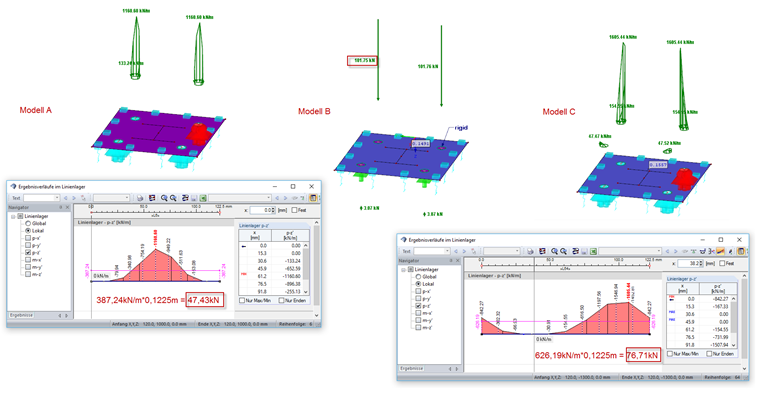

Диаграмма результатов линейных опор используется для оценки опорных сил. Это может быть сглажено линейно или постоянно, а усилие на дюбель может быть получено очень быстро по периметру. Числовые значения анкерных сил ясно показывают, насколько важно реалистичное моделирование.

В модели A усилия на дюбелях сильно занижены. Это наихудший случай, и его не следует применять на практике. В модели B описанная конструкция опоры вызывает слишком высокие опорные силы. Это решение консервативное и обычно не самое эффективное. Модель C показывает реалистичное распределение опорных сил, на которое влияет изгиб плиты и эффективное поверхностное упругое основание. Эта модель обеспечивает оптимизированные и эффективные результаты при выборе дюбелей. Кроме того, определенное поверхностное сжатие опорной плиты можно использовать для оценки необходимой прочности бетона.
