Квалифицированные критерии сбоев

Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

Если изгибная нагрузка хрупкого балочного элемента (не железобетонной балки) увеличивается с помощью изгибающей способности, конструкция реагирует путем разрыва сечения, и стержень разделяется на два сегмента. Во время сбоя, сломанная часть внезапно теряет свой потенциал для переноса изгибающего момента. Из-за сегментации, критическая часть также не передает другие виды сил, такие как осевые силы.

Взглянув на нарушенный сечение, эта ситуация представляется правдоподобной и близкой к реальности. Тем не менее, при моделировании этого фактора несоответствия в среде анализа FE еще есть ряд проблем. RFEM готова к решению таких задач, обеспечивая нелинейные элементы высвобождения для реализации местоположения сбоя с использованием различных уровней нагрузки.

Элементы выпуска

Программная среда RFEM предоставляет узловые, линейные и поверхностные выбросы в разделе Данные модели. Освобождение в данной модели всегда описывает свойства между двумя группами конструктивных компонентов в выбранной точке контакта. Свойства между группами компонентов могут быть заданы в отношении установки концевого отпускания стержней для каждого направления степеней свободы (x, y, z, φ x , φ y , φ z ). В дополнение к полной разблокировке направления до нелинейной деформации, данные выбросы предоставляют широкий спектр возможностей для определения характеристик.

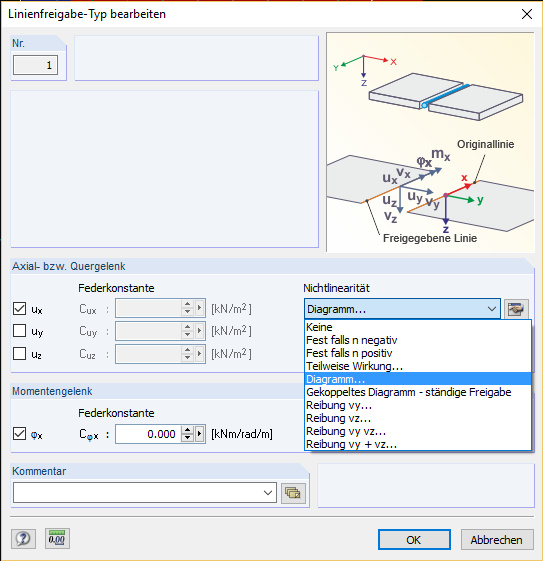

Рисунок 01 - Свойства по направляющей

В общем, все опции, кроме параметра нелинейности «Связанная схема - постоянное высвобождение», отвечают только в назначенном направлении. В случае связанного высвобождения, степени свободы могут быть связаны друг с другом. Усиление степеней свободы относится к состоянию сбоя «Разрыв» соответствующей рабочей диаграммы. Если деформация достигает точки отказа назначенной диаграммы на соответствующей контактной стороне в определенном направлении, то соединение в фактическом направлении, а также во всех других направлениях с настройкой «Связанная диаграмма - постоянное высвобождение» также выходит из строя в этом месте . В случае связанного сбоя, степени свободы в направлениях x и y применяют точку отказа в первом и третьем квадрантах диаграммы, а в z-направлении применяется точка отказа в первом квадранте.

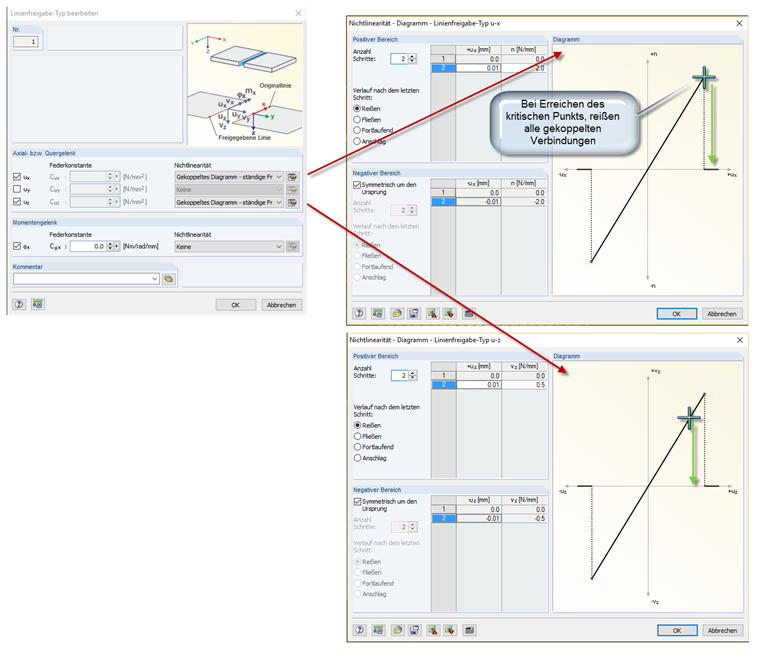

Рисунок 02 - Сбой связи

Элементы высвобождения не обнаруживают соединительных сил. Передача усилия обусловлена разрывом между соседними элементами.

Применение

Откройте элементы разблокировки с помощью меню «Вставить» -> «Данные модели» -> «Узлы, линии, высвобождение поверхности». После указания точки контакта (узел, линия или номер поверхности), свойство контакта (Тип выпуска) и какие элементы принадлежат к соседней группе (высвобожденные объекты), данные элементы можно перенести на модель. Затем программа копирует контактную точку в фоновом режиме и присваивает данное сгенерированное определение выбранным смежным элементам (выделенные элементы). Элементы на соседней стороне остаются такими, какие они есть. Между первоначально установленной точкой контакта и скопированной контактной точкой определено определенное свойство контакта.

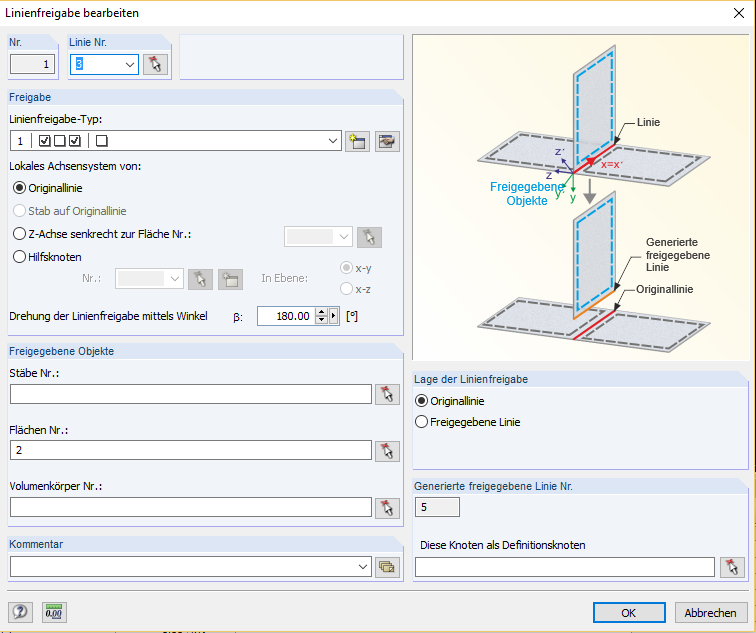

Рисунок 03 - Элемент высвобождения

Благодаря этой функции, RFEM открывает совершенно новую область применения: среди несущих конструкций, состоящих из стержней, оболочек и твердых тел, можно моделировать дискретные соединения, такие как трещины, контакт давления, хрупкие соединения и т.д.

Ключевые слова

Взаимодействие Нерабочий Соединение Реальность Высвобождение
