Mirando la sección rota, esta situación parece plausible y cercana a la realidad. Sin embargo, todavía hay varios desafíos al simular este problema de falla en un entorno de análisis de EF. RFEM está listo para manejar tales tareas, proporcionando elementos de liberación no lineales para la implementación de la ubicación de falla mediante el uso de varios niveles de carga.
Elementos de liberación

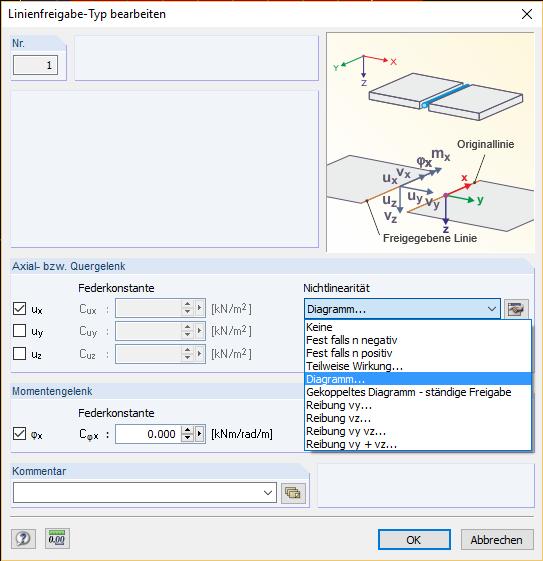

El entorno del programa de RFEM proporciona liberaciones en nudos, líneas y superficies en Datos del modelo. Una versión en el modelo siempre describe las propiedades entre dos grupos de componentes estructurales en el punto de contacto seleccionado. Las propiedades entre los grupos de componentes se pueden definir con respecto a la configuración de una articulación en el extremo de la barra para cada dirección de grados de libertad (x, y, z, φx , φy , φz ). Además de una liberación completa de la dirección hasta un comportamiento de deformación no lineal, las liberaciones proporcionan una amplia gama de opciones para definir las propiedades.

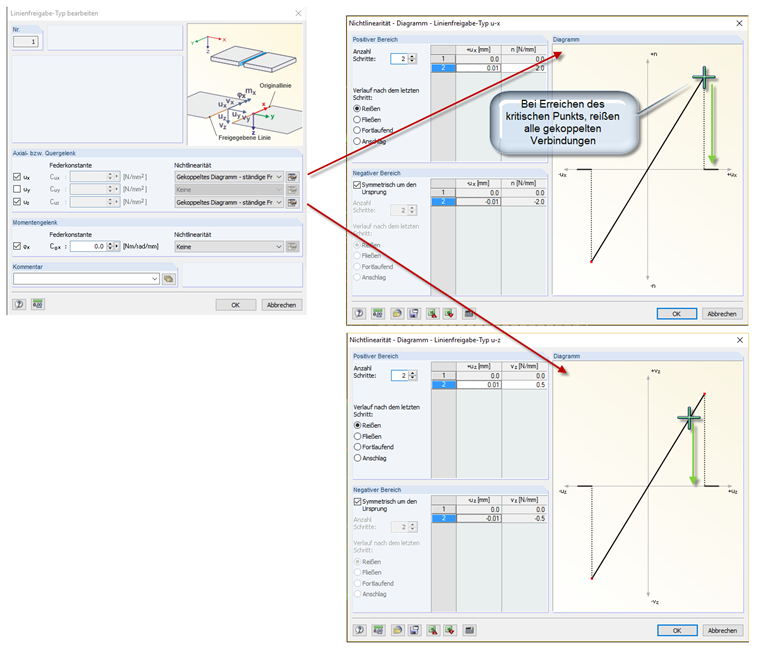

En general, todas las opciones excepto la configuración de no linealidad "Diagrama acoplado - liberación permanente" sólo responden en la dirección asignada. En el caso de la liberación acoplada, los grados de libertad se pueden unir. La vinculación de los grados de libertad se refiere a la condición de falla "Desgarro" del diagrama de trabajo respectivo. Si la deformación alcanza el punto de fallo del diagrama asignado en el lado de contacto respectivo en una dirección específica, la conexión en la dirección real así como en todas las demás direcciones con el ajuste "Diagrama acoplado - liberación permanente" también falla en esta ubicación. En el caso de fallo acoplado, los grados de libertad en las direcciones x e y aplican el punto de fallo en el primer y tercer cuadrante del diagrama, y la dirección z aplica el punto de fallo en el primer cuadrante.
Los elementos de liberación no muestran fuerzas de acoplamiento. La transferencia de fuerza resulta de la discontinuidad entre los elementos adyacentes.
Aplicación

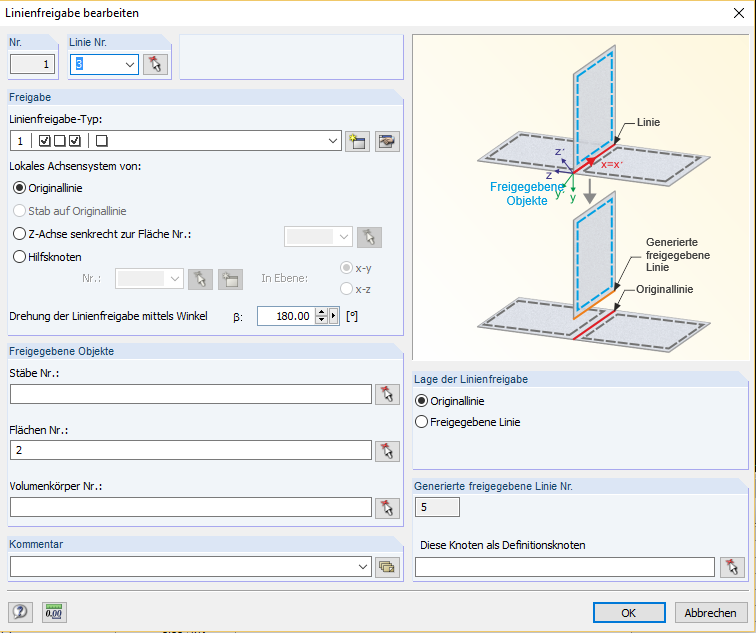

Abra los elementos de liberación utilizando el menú "Insertar" -> "Datos del modelo" -> "Noda, Línea, Liberación de superficie". Después de especificar el punto de contacto (nudo, línea o número de superficie), la propiedad de contacto (tipo de liberación) y qué elementos pertenecen al grupo adyacente (objetos liberados), los elementos se pueden transferir al modelo. Luego, el programa copia el punto de contacto en el fondo y asigna esta definición generada a los elementos adyacentes seleccionados (elementos liberados). Los elementos en el otro lado adyacente permanecen como están. La propiedad de contacto definida se determina entre el punto de contacto definido originalmente y el punto de contacto copiado.
Con esta función, RFEM abre un campo de aplicación completamente nuevo: En medio de estructuras de soporte compuestas de barras, láminas y sólidos, es posible simular conexiones discretas como fisuras, contacto de presión, uniones frágiles, etc.
