Critérios de falha acoplados

Se a carga de flexão de um elemento de viga frágeis (uma viga de betão não armado) é aumentada através da capacidade de flexão, a estrutura responde quebrando a secção e a barra é separada em dois segmentos. Die gebrochene Stelle verliert im Augenblick des Bruchs schlagartig Ihr Potential ein Biegemoment zu übertragen. Gleichzeit verliert die kritische Stelle aufgrund der Segmentierung aber auch die Möglichkeit andere Krafttypen wie zum Beispiel Normalkräfte zu übertragen.

Olhando para a secção interrompida, esta situação parece plausível e próxima da realidade. No entanto, ainda existem vários desafios ao simular esta questão de falha em um ambiente de análise de EF. O RFEM está pronto para lidar com tais tarefas, fornecendo elementos de libertação não lineares para a implementação da localização da falha utilizando vários níveis de carga.

Elementos de libertação

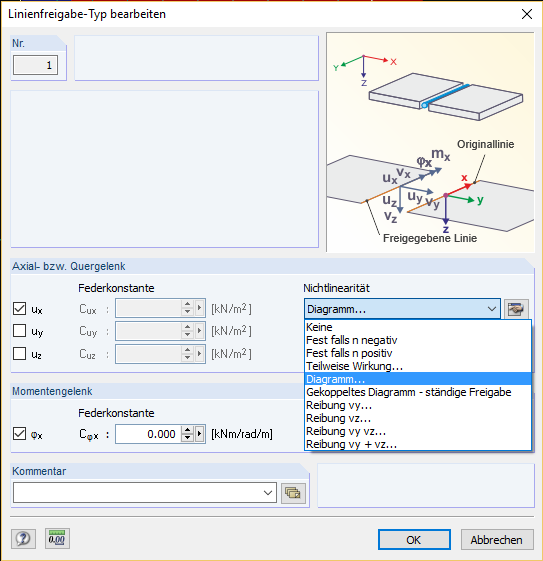

O ambiente de programa do RFEM providencia libertações de nós, linhas e superfícies nos dados do modelo. Uma libertação no modelo descreve sempre as propriedades entre dois grupos de componentes estruturais no ponto de contacto selecionado. As propriedades entre os grupos de componentes podem ser definidas no que diz respeito à configuração de uma libertação de extremidade da barra para cada direção dos graus de liberdade (x, y, z, φx , φy , φz ). Além de uma libertação completa da direção até um comportamento de deformação não linear, as libertações oferecem uma vasta gama de opções para definir as propriedades.

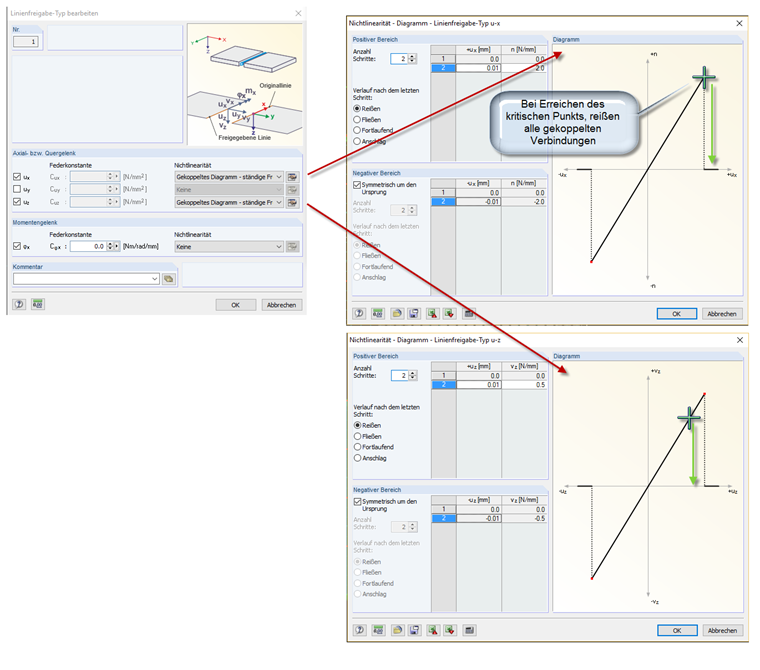

Em geral, todas as opções, exceto a configuração de não linearidade "Diagrama acoplado - libertação permanente", apenas respondem na direção atribuída. No caso da libertação acoplada, os graus de liberdade podem ser unidos. A ligação dos graus de liberdade refere-se à condição de falha "Rasgo" do respetivo diagrama de trabalho. Se a deformação atinge o ponto de rotura do diagrama atribuído no respetivo lado do contacto numa direção específica, a ligação na direção real, bem como em todas as outras direções com a configuração "Diagrama acoplado - libertação permanente" também falha neste local. No caso de rotura acoplada, os graus de liberdade nas direções x e y aplicam o ponto de rotura no primeiro e terceiro quadrantes do diagrama e a direção z aplica o ponto de rotura no primeiro quadrante.

Os elementos de articulação não apresentam forças de acoplamento. A transferência de força resulta da descontinuidade entre os elementos adjacentes.

Memorizado

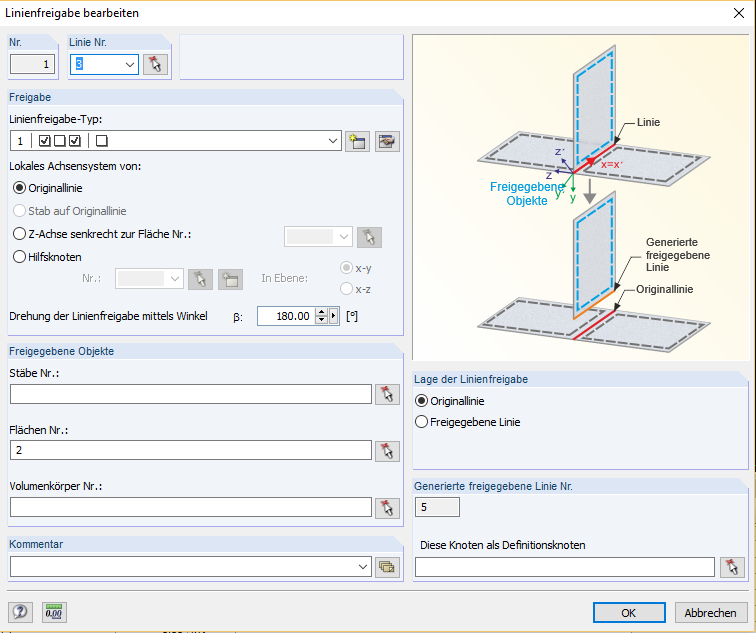

Abra os elementos de libertação através do menu "Inserir" -> "Dados do modelo" -> "Libertação de nó, linha, superfície". Após especificar o ponto de contacto (nó, linha ou nº da superfície), a propriedade do contacto (tipo de libertação) e os elementos que pertencem ao grupo adjacente (objectos libertados), os elementos podem ser transferidos para o modelo. Em seguida, o programa copia o ponto de contato em segundo plano e atribui a definição gerada aos elementos adjacentes selecionados (elementos libertados). Os elementos do outro lado adjacente permanecem como estão. A propriedade de contacto definida é determinada entre o ponto de contacto definido originalmente e o ponto de contacto copiado.

Com esta função, o RFEM abre um campo de aplicação completamente novo: No meio de estruturas de apoio constituídas por barras, cascas e sólidos, é possível simular ligações discretas, tais como fendas, contactos de compressão, ligações frágeis etc.


Autor

O Eng. Niemeier é responsável pelo desenvolvimento dos programas RSTAB, RFEM, RWIND Simulation e pela área das estruturas de membrana. Além disso, também tem a seu cargo a garantia de qualidade e o apoio ao cliente.
