Criteri di fallimento accoppiati

Guardando la sezione trasversale rotta, questa situazione sembra plausibile e vicina alla realtà. Tuttavia, ci sono ancora diverse sfide quando si simula questo problema di rottura in un ambiente di analisi agli elementi finiti. RFEM è pronto a gestire tali compiti, fornendo elementi di rilascio non lineari per l'implementazione della posizione di guasto utilizzando vari livelli di carico.

Elementi di rilascio

L'ambiente del programma di RFEM fornisce svincoli nodali, di linee e di superficie in Dati modello. Un rilascio nel modello descrive sempre le proprietà tra due gruppi di componenti strutturali nel punto di contatto selezionato. Le proprietà tra i gruppi di componenti possono essere definite per quanto riguarda l'impostazione di un rilascio di estremità dell'asta per ogni direzione dei gradi di libertà (x, y, z, φ_x , φ_y , φ_z ). Oltre a un rilascio completo della direzione fino a un comportamento di deformazione non lineare, i rilasci offrono una vasta gamma di opzioni per la definizione delle proprietà.

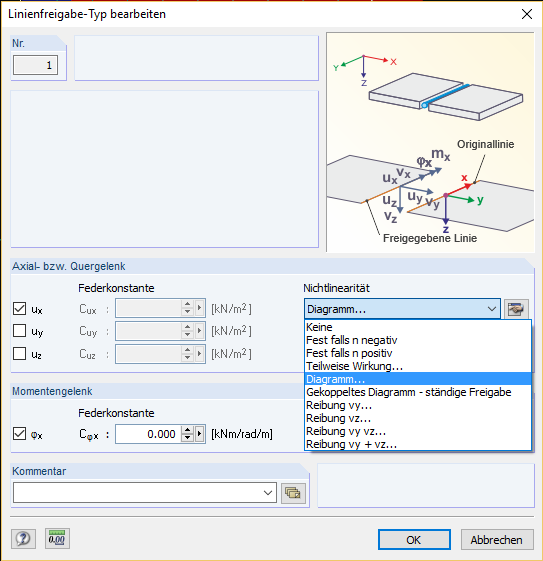

Proprietà per direzione di rilascio

In generale, tutte le opzioni eccetto l'impostazione della non linearità "Diagramma accoppiato - svincolo permanente" rispondono solo nella direzione assegnata. Nel caso del rilascio accoppiato, i gradi di libertà possono essere collegati insieme. Il collegamento dei gradi di libertà si riferisce alla condizione di rottura "strappo" del rispettivo diagramma di lavoro. Se la deformazione raggiunge il punto di rottura del diagramma assegnato sul rispettivo lato di contatto in una direzione specifica, il collegamento nella direzione effettiva e in tutte le altre direzioni con l'impostazione "Diagramma accoppiato - rilascio permanente" fallisce anche in questa posizione. Nel caso della rottura accoppiata, i gradi di libertà nelle direzioni x ed y applicano il punto di rottura nel primo e nel terzo quadrante del diagramma, e la direzione z applica il punto di rottura nel primo quadrante.

Rottura accoppiata

Gli elementi di rilascio non mostrano forze di accoppiamento. Il trasferimento di forza risulta dalla discontinuità tra gli elementi adiacenti.

Applicazione

Aprire gli elementi di rilascio usando il menu "Inserisci" -> "Dati modello" -> "Nodale, Linea, Rilascio superficie". Dopo aver specificato il punto di contatto (Nodo, linea o superficie), la proprietà di contatto (Tipo di rilascio) e quali elementi appartengono al gruppo adiacente (Oggetti rilasciati), gli elementi possono essere trasferiti al modello. Il programma quindi copia il punto di contatto in background e assegna questa definizione generata agli elementi adiacenti selezionati (elementi rilasciati). Gli elementi sull'altro lato adiacente rimangono così come sono. La proprietà di contatto definita è determinata tra il punto di contatto definito originariamente e il punto di contatto copiato.

Elemento di rilascio

Con questa funzione, RFEM apre un campo di applicazione completamente nuovo: In mezzo a strutture di supporto costituite da aste, gusci e solidi, è possibile simulare collegamenti discreti come fessure, contatto a pressione, giunti fragili e così via.
