耦合失效准则

纵观截面，这种情况似乎是真实的，并且接近真实情况。 然而，在有限元分析环境中模拟该失效问题仍然有挑战。 RFEM已经准备好处理这些任务，通过使用不同的荷载等级为失效位置的实现提供非线性释放元素。

释放元件

RFEM的程序环境可以在模型数据中提供节点，线和面的释放。 在模型中的释放总是描述在所选接触点的两组结构构件之间的属性。 组件组之间的性质可以对于一个构件端释放的自由度_{（X，Y，Z，φx，φY，φZ）}的每个方向上的设定来定义。 除了完全释放方向直到出现非线性变形行为外，释放还提供了用于定义属性的多种选择。

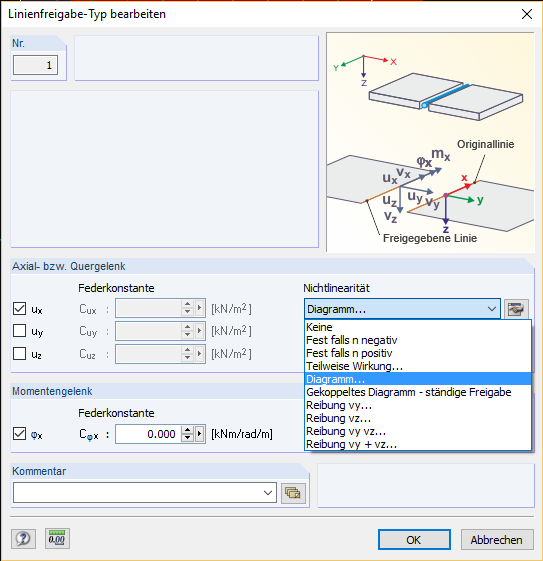

每个释放方向的属性

通常除了非线性设置“耦合图 -永久释放”外，所有其他选项只在给定的方向上反应。 在耦合释放的情况下，自由度可以链接在一起。 自由度的联动指的是相应工作图中的“撕裂”破坏条件。 如果变形在指定方向上的各个接触侧达到了分配的图的破坏点，那么在实际方向上以及在所有其他方向上，通过“耦合图 -永久释放”设置的连接也失效。 对于耦合失效，在x和y方向上的自由度将失效点应用在图的第一和第三象限，在z方向上的自由度将失效点应用在第一象限。

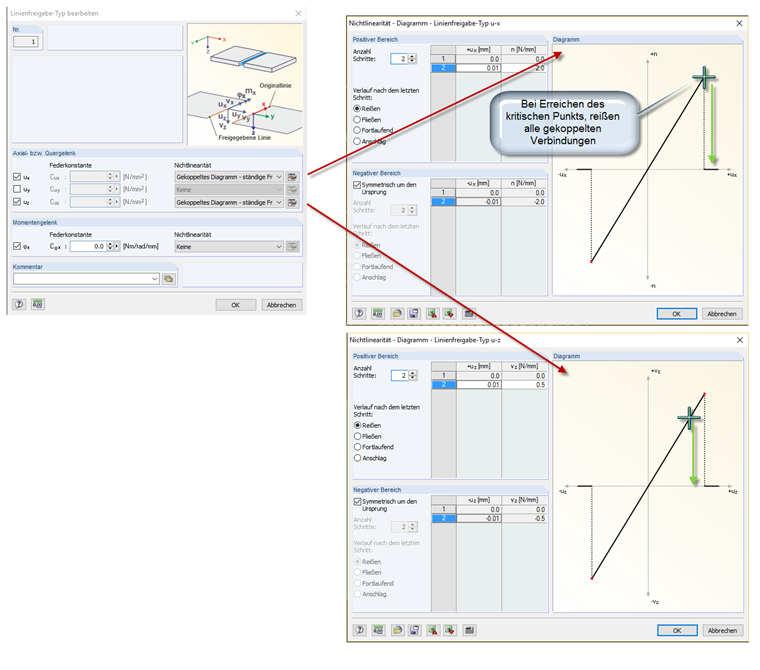

耦合失效

释放元件不显示耦合力。 力传递是由相邻单元之间的不连续性引起的。

比例

使用菜单“插入”->“模型数据”->“节点，线，面释放”打开释放元素。 在指定接触点（节点，线或面的编号），接触属性（发布类型）以及哪些单元属于相邻组（发布对象）后，可以将这些单元传递到模型中。 然后程序在背景中复制接触点，并将生成的定义分配给所选的相邻元素（释放的元素）。 相邻另一侧的单元保持原样。 在最初定义的接触点和复制的接触点之间定义定义的接触属性。

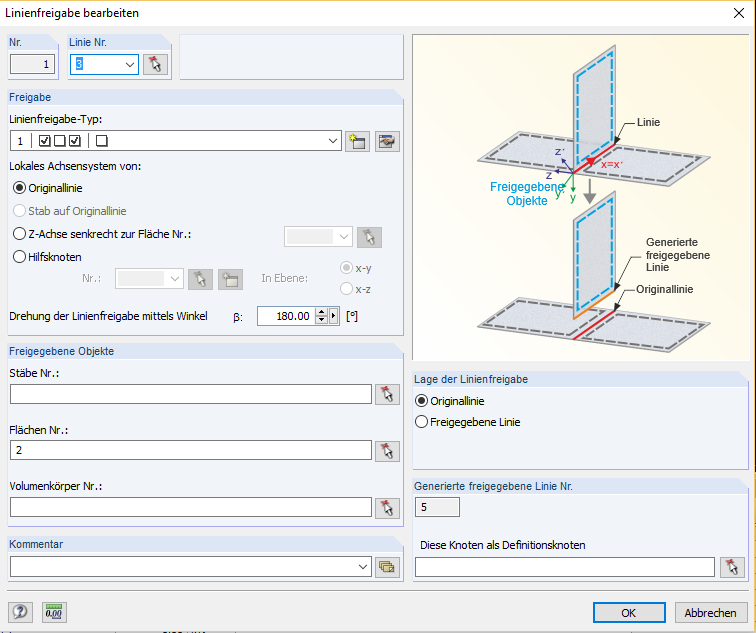

释放单元

RFEM通过该功能开辟了一个全新的应用领域： 在由杆件、壳和实体组成的支承结构中可以模拟离散的连接，例如裂缝、压力接触、脆性连接等。
