Интерфейс Revit: Экспорт

Техническая статья

BIM часто применяется при необходимости управления данными в гражданском строительстве. Отдельные разделы архитектуры, проектирования конструкций, производства работ и технического надзора становятся более близкими. Информационное моделирование строительства делает это возможным.

Dlubal Software предоставляет широкий спектр форматов для обмена данными. Данная статья рассказывает о подробностях интерфейса с Autodesk Revit и, в частности, о параметрах экспорта.

Общее

Если Revit установлен в дополнение к RFEM или RSTAB, то прямой интерфейс доступен в Revit в качестве плагина. Все настройки обмена данными можно выполнить в интерфейсе Revit. Поскольку RFEM и RSTAB основаны на объектно-ориентированной модели здания, а Revit на модели параметрического здания, интеллект объектов не потеряется при обмене данными. Это означает, что вы получите эквивалентный объект для каждого колонны, стены или балки в Revit и RFEM/RSTAB, а не только набор линий или поверхностей.

Меню экспорта (перенос данных из Revit в RFEM/RSTAB)

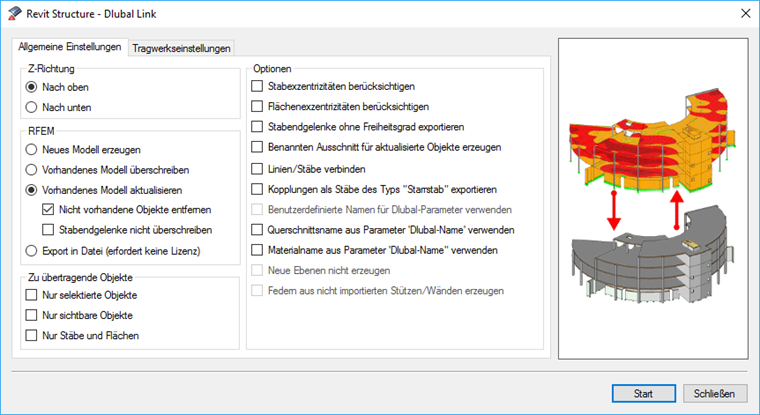

Рисунок 01 - Меню экспорта: общие настройки

Направление Z
Здесь вы задаете ориентацию глобальной оси Z в файле RFEM. В архитектуре эта ось обычно ориентирована вверх, поскольку здание строится снизу вверх. При инженерном проектировании конструкции рассчитываются сверху вниз, таким же образом передаются нагрузки, поэтому глобальная ось Z направлена вниз.

RFEM/RSTAB
'Создать новую конструкцию': нет необходимости запускать RFEM/RSTAB при начале экспорта. Интерфейс автоматически запускает соответствующее приложение Dlubal Software и создает новую конструкцию с тем же именем, что и конструкция Revit.
'Перезаписать существующую модель': данные модели, открытой в RFEM/RSTAB, перезаписываются данными Revit во время экспорта. Если ни одна модель не открывается, интерфейс создает новую конструкцию.
'Обновить существующую конструкцию': во время экспорта проверяются существующие данные RFEM/RSTAB. Добавляются новые элементы. Если некоторые компоненты были удалены в Revit после предыдущего экспорта, можно также удалить эти объекты в RFEM/RSTAB, выбрав 'Удалить отсутствующие объекты'. Если модель уже была скорректирована в RFEM/RSTAB, можно предотвратить обновление высвобождений на концах стержней в RFEM/RSTAB, выбрав флажок 'Не перезаписывать высвобождения стержней'.
Если у пользователя Revit нет лицензии RFEM/RSTAB можно экспортировать данные RFEM/RSTAB в файл с помощью опции 'Экспорт в файл'.

Объекты для переноса
Опция 'Только выбранные объекты' позволяет экспортировать объекты, выбранные в Revit, в RFEM/RSTAB отдельно от сложной модели. В Revit обычно работают с различными видами. Это позволяет скомпилировать соответствующие компоненты в специальном виде и перенести их в Dlubal Software с помощью опции 'Только видимые объекты'.

Опции
Опция 'Применить эксцентриситеты стержня/поверхности' переносит смещения, заданные в Revit, такие как эксцентриситеты стержней или поверхностей, в RFEM/RSTAB.
Если вы выберете опцию 'Экспорт высвобождение фиксированного типа', RFEM/RSTAB создаст высвобождения на концах стержней без степени свободы для тех стержней, которые не имеют высвобождений, заданных в Revit.
Опция 'Обновленные объекты для фрагмента' позволяет легко следить за изменениями конструкции в RFEM/RSTAB. Эта опция особенно полезна при работе с глобальной моделью.
С помощью опции 'Соединить линии/стержни' соединяют линии или стержни, которые пересекают друг друга. Таким образом, создается механически связанная система, которая может быть рассчитана. Однако это может быть связано с изменениями модели, что затрудняет согласование модели с Revit впоследствии.
Когда используется опцию 'Жесткие и аналитические соединения как стержень типа "Жесткий"', в RFEM/RSTAB создаются жесткие стержни со свободно задаваемыми высвобождениями на концах стержней.
'Применить имя сечения/материала из параметра "Имя Dlubal"': в случае задаваемых пользователем параметров Dlubal, определенных для имен материалов и сечений, они будут использоваться во время обмена данными.

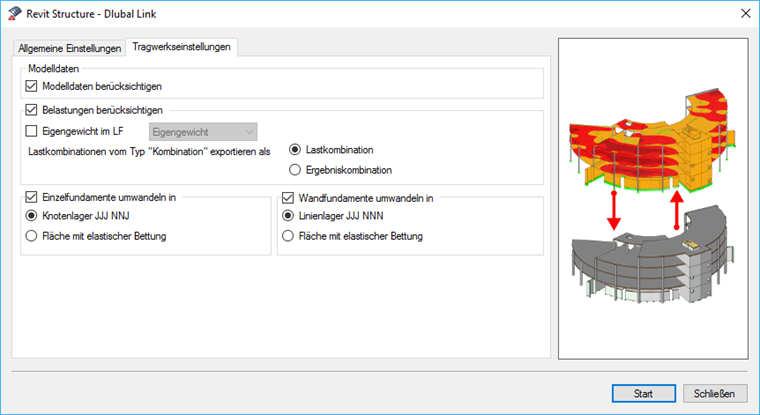

Рисунок 02 - Меню экспорта: параметры конструкции

Данные о конструкции
Обмен данными может быть ограничен данными модели и/или нагрузки. Это полезно, когда нагрузки задаются в программе и не поддерживаются другим приложением.

Применение нагрузок
'Собственный вес в ЗГ': автоматический расчет собственного веса (в настоящее время в Revit невозможен) может быть придан к конкретному загружению в программе Dlubal Software.
Используя 'Экспорт сочетаний нагрузок типа "Сочетание" как', можно задать необходимость создания сочетания нагрузок или 'пакетного' расчетного сочетания. Сочетание нагрузок типа 'отделка' в Revit всегда переносится в RFEM/RSTAB как расчетное сочетание.

Преобразование отдельных/ленточных фундаментов
Отдельные или ленточные фундаменты дополнительно могут быть преобразованы в RFEM как шарнирные узловые и линейные опоры или как поверхности с упругим основанием. В RFEM/RSTAB, нет объектов фундаментов, поскольку инженеры-проектировщики обычно используют простые опоры. Пружинные жесткости поверхностей с упругим основанием предварительно заданы и должны быть откорректированы в RFEM/RSTAB.

Рисунок 03 - Параметры Dlubal

Параметры Dlubal
Параметры Dlubal позволяют снабжать объекты Revit дополнительной информацией, чтобы затем их можно было передать в RFEM/RSTAB. В настоящее время возможно следующее:

  • Задание типа элемента Dlubal 'Без растяжения' для расчета кладки в случае стен в Revit
  • Создание опор на поверхностях RFEM также для плит перекрытий в Revit
  • Задание материала и сечения, напрямую отображающегося для материала или сечения в Revit
  • Задание типа стержня 'Прогон'
  • Задание типа стержня 'Растяжение'
  • Имеется возможность пользовательского переименования имен параметров, в зависимости от языка

Нажмите на кнопку [Старт], чтобы добавить или удалить параметры в проекте Revit.
