Revit Interface: Eksportuj

Artykuł o tematyce technicznej

BIM jest często wykorzystywany w zarządzaniu danymi w inżynierii lądowej. Poszczególne dyscypliny architektury, projektowania strukturalnego, budowy i monitorowania strukturalnego zbliżają się do siebie. Modelowanie informacji o budynku umożliwia to.

Oprogramowanie firmy Dlubal zapewnia szeroki zakres formatów wymiany danych. Poniższy artykuł wyjaśnia szczegóły interfejsu z programem Autodesk Revit, a zwłaszcza ustawienia eksportu.

Generał

Jeśli program Revit jest zainstalowany oprócz programu RFEM lub RSTAB, bezpośredni interfejs jest dostępny w programie Revit jako wtyczka. Wszystkie ustawienia wymiany danych można wykonać w interfejsie Revit. Ponieważ RFEM i RSTAB opierają się na obiektowym modelu budynku, a Revit na parametrycznym modelu budynku, inteligencja obiektów nie zostanie utracona podczas wymiany danych. Oznacza to, że otrzymasz równoważny obiekt dla każdej kolumny, ściany lub belki w Revit i RFEM / RSTAB, a nie tylko zbiór linii lub powierzchni.

Menu eksportu (transfer danych z Revit do RFEM / RSTAB)

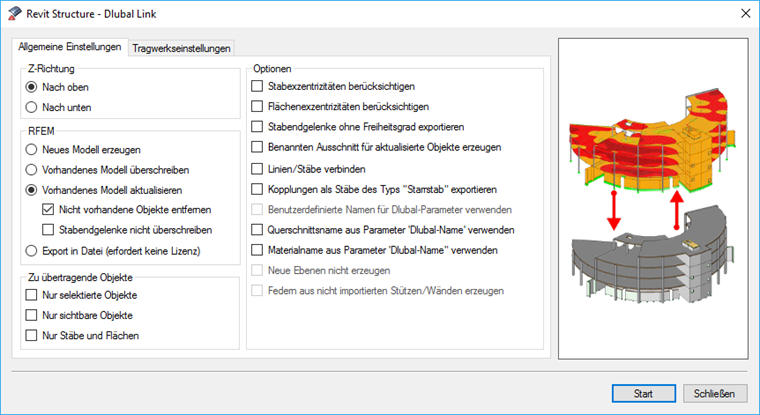

Rysunek 01 - Menu eksportu: Ustawienia ogólne

Kierunek Z
Tutaj definiujesz orientację globalnej osi Z w pliku RFEM. W architekturze oś ta jest zwykle zorientowana w górę, gdy budynek jest zbudowany od dołu do góry. W inżynierii strukturalnej konstrukcje są obliczane od góry do dołu, podobnie jak przenoszenie obciążenia, więc orientacja globalnej osi Z jest skierowana w dół.

RFEM / RSTAB
„Utwórz nową strukturę”: Nie trzeba uruchamiać programu RFEM / RSTAB podczas uruchamiania eksportu. Interfejs automatycznie uruchamia odpowiednią aplikację Dlubal Software i tworzy nową strukturę o tej samej nazwie co struktura Revit.
„Zastąp istniejący model”: dane modelu otwartego w programie RFEM / RSTAB są nadpisywane podczas eksportu danymi Revit. Jeśli żaden model nie zostanie otwarty, interfejs tworzy nową strukturę.
„Zaktualizuj istniejącą strukturę”: podczas eksportu sprawdzane są istniejące dane RFEM / RSTAB. Nowe elementy są dodawane. Jeśli niektóre składniki zostały usunięte w programie Revit po poprzednim eksporcie, można również usunąć te obiekty w programie RFEM / RSTAB, wybierając opcję „Usuń nieobecne obiekty”. Jeśli model został już dostosowany w programie RFEM / RSTAB, można uniemożliwić aktualizowanie wersji końcowych członków w programie RFEM / RSTAB, zaznaczając pole wyboru „Nie zastępuj wydań członków”.
Jeśli użytkownik Revit nie ma licencji RFEM / RSTAB, możliwe jest wyeksportowanie danych RFEM / RSTAB w pliku za pomocą opcji „Eksportuj do pliku”.

Obiekty do przeniesienia
Opcja „Tylko wybrane obiekty” umożliwia eksportowanie obiektów wybranych w Revit do RFEM / RSTAB oddzielnie od modelu złożonego. W Revit często pracuje się z różnymi widokami. Pozwala to na skompilowanie odpowiednich komponentów w specjalnym widoku i przeniesienie ich do Dlubal Software za pomocą opcji „Tylko widoczne obiekty”.

Opcje
Opcja „Zastosuj ekscentryczność pręta / powierzchni” przenosi przesunięcia zdefiniowane w Revit jako mimośrody pręta lub powierzchni do RFEM / RSTAB.
Jeśli wybierzesz opcję „Eksportuj wydanie typu naprawiono”, program RFEM / RSTAB tworzy wydania elementów końcowych bez pewnej swobody dla tych członków, którzy nie mają żadnych wersji zdefiniowanych w Revit.
Opcja „Zaktualizowane obiekty do widoku częściowego” umożliwia łatwe śledzenie modyfikacji struktury w programie RFEM / RSTAB. Opcja jest szczególnie przydatna podczas pracy z modelem globalnym.
„Połącz linie / elementy” łączy linie lub elementy, które się krzyżują. W ten sposób generowany jest system połączony mechanicznie, który można obliczyć. Może to jednak być związane ze zmianami modelu, co utrudnia dostosowanie modelu z Revit.
Jeśli używasz opcji „Sztywne i analityczne łącza jako element typu„ Sztywne ”, w programie RFEM / RSTAB tworzone są sztywne elementy ze swobodnie definiowanymi wydaniami końcowymi elementów.
„Użyj przekroju / nazwy materiału z parametru„ nazwa Dlubala ””: w przypadku zdefiniowanych przez użytkownika parametrów Dlubala zdefiniowanych dla nazw materiałów i przekrojów, zostaną one użyte podczas wymiany danych.

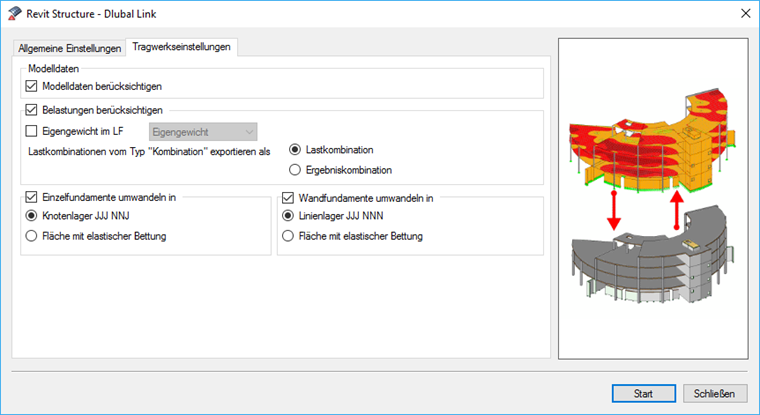

Rysunek 02 - Menu eksportu: ustawienia strukturalne

Dane strukturalne
Wymiana danych może być ograniczona do modelu i / lub danych obciążenia. Jest to przydatne, gdy obciążenia są zdefiniowane w programie i nie są obsługiwane przez inną aplikację.

Zastosuj obciążenia
„Ciężar własny w LC”: Automatyczne obliczanie ciężaru własnego (obecnie niemożliwe w Revit) można przypisać do konkretnego przypadku obciążenia w programie Dlubal Software.
Korzystając z opcji „Eksportuj kombinacje obciążeń typu” Kombinacja „jak”, można określić, czy ma być generowana kombinacja obciążenia, czy kombinacja wyników „obwiedni”. Kombinacja obciążenia typu „obudowa” w programie Revit jest zawsze przenoszona do programu RFEM / RSTAB jako kombinacja wyników.

Konwersja izolowanych / ścian fundamentów
Fundamenty izolowane lub ścienne można opcjonalnie przekształcić w programie RFEM jako podpory węzłowe i liniowe na zawiasach lub jako powierzchnie z elastycznym fundamentem. W programie RFEM / RSTAB nie ma żadnych obiektów fundamentowych, ponieważ inżynierowie konstrukcyjni zazwyczaj używają prostych podpór. Sztywności sprężynowe powierzchni z elastycznymi fundamentami są wstępnie ustawione i muszą zostać dostosowane w programie RFEM / RSTAB.

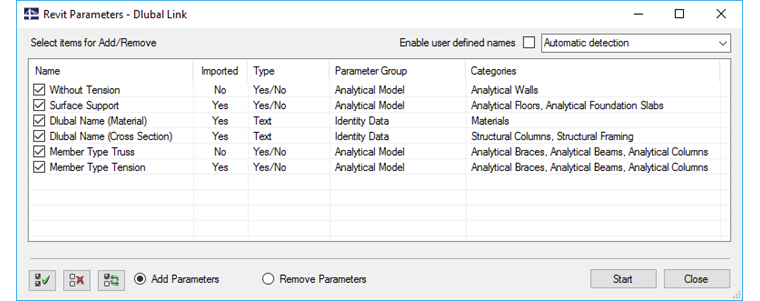

Rysunek 03 - Parametry Dlubal

Parametry Dlubal
Parametry firmy Dlubal umożliwiają udostępnienie obiektom Revit dodatkowych informacji, dzięki czemu można je przenieść do programu RFEM / RSTAB. Obecnie możliwe jest:

  • Definiowanie typu „Bez naprężenia” Dlubal dla obliczeń murarskich w przypadku ścian w Revit
  • Generowanie podpór powierzchniowych w powierzchniach RFEM również dla płyt podłogowych w Revit
  • Definiowanie mapowania materiałów i przekrojów bezpośrednio dla materiału lub przekroju w programie Revit
  • Definiowanie typu elementu „Kratownica”
  • Definiowanie typu elementu „Napięcie”
  • Posiadanie opcji zmiany nazwy nazw parametrów przez użytkownika, w zależności od języka

Kliknij przycisk [Start], aby dodać lub usunąć parametry do projektu Revit.
