Geral
Se o Revit estiver instalado além do RFEM ou RSTAB, a interface direta está disponível no Revit como um plug-in. Todos os parâmetros para a troca de dados podem ser definidos na interface do Revit. Uma vez que o RFEM e o RSTAB se baseiam no modelo de edifício orientado para o objeto e o Revit no modelo de edifício paramétrico, a inteligência dos objetos ' não se perde durante a troca de dados. Isto significa que irá obter um objeto equivalente para cada pilar, parede ou viga no Revit e no RFEM/RSTAB, não apenas um conjunto de linhas ou superfícies.

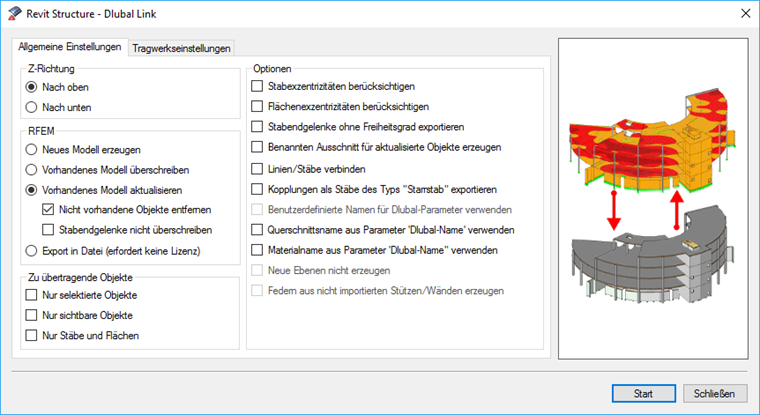

Menu de exportação (transferência de dados do Revit para o RFEM/RSTAB)
Direção Z
Aqui, define a orientação do eixo Z global num ficheiro do RFEM. Na arquitetura, este eixo está geralmente orientado para cima, uma vez que um edifício é construído de baixo para cima. Na engenharia estrutural, as estruturas são calculadas de cima para baixo de forma semelhante à transferência de carga, de modo que a orientação do eixo Z global é para baixo.
RFEM/RSTAB
"Criar nova estrutura": Não é necessário executar o RFEM/RSTAB ao iniciar a exportação. A interface executa a aplicação do software Dlubal correspondente automaticamente e cria uma nova estrutura com o mesmo nome da estrutura do Revit.
"Substituir modelo existente": Os dados de um modelo aberto no RFEM/RSTAB são substituídos pelos dados do Revit durante a exportação. Se nenhum modelo for aberto, a interface cria uma nova estrutura.
"Atualizar estrutura existente": Os dados existentes do RFEM/RSTAB são verificados durante a exportação. Novos elementos são adicionados. Se alguns componentes foram removidos no Revit após a exportação anterior, também pode remover esses objetos no RFEM/RSTAB selecionando "Remover objetos ausentes". Se o modelo já foi ajustado no RFEM/RSTAB, pode evitar a atualização das libertações de barra no RFEM/RSTAB selecionando a caixa de seleção "Não substituir libertações da barra".
Se um utilizador do Revit não tiver uma licença do RFEM/RSTAB, os dados do RFEM/RSTAB podem ser exportados num ficheiro utilizando a opção "Exportar para ficheiro".
Objetos a serem transferidos
A opção "Apenas objetos selecionados" permite exportar os objetos selecionados no Revit para o RFEM/RSTAB separadamente de um modelo complexo. No Revit, é comum trabalhar com várias vistas. Isto permite-lhe compilar os componentes relevantes numa vista especial e transferi-los para o software Dlubal através da opção "Só objetos visíveis".
Opções
A opção "Aplicar excentricidades de barra/superfície" transfere os deslocamentos definidos no Revit como excentricidades de barra ou superfície para o RFEM/RSTAB.
Se selecionar a opção "Exportar libertação do tipo fixo", o RFEM/RSTAB cria libertações de barra sem qualquer grau de liberdade para as barras que não têm libertações definidas no Revit.
A opção "Objetos atualizados para vista parcial" permite seguir facilmente as alterações de uma estrutura no RFEM/RSTAB. Esta opção é especialmente útil ao trabalhar com um modelo global.
"Unir linhas/barras" liga as linhas ou barras que se cruzam. Desta forma, é gerado um sistema conectado mecanicamente, o qual pode ser calculado. No entanto, isso pode estar relacionado a alterações no modelo que tornam mais difícil o alinhamento posterior de um modelo com o Revit.
Se utilizar a opção "Ligações rígidas e analíticas como barra do tipo ' Rígida '", são criadas barras rígidas com libertações de barra que podem ser definidas livremente no RFEM/RSTAB.
"Utilizar secção/nome do material do parâmetro ' nome da Dlubal '": No caso de parâmetros Dlubal definidos pelo utilizador para os nomes do material e da secção, estes serão utilizados durante a troca de dados.

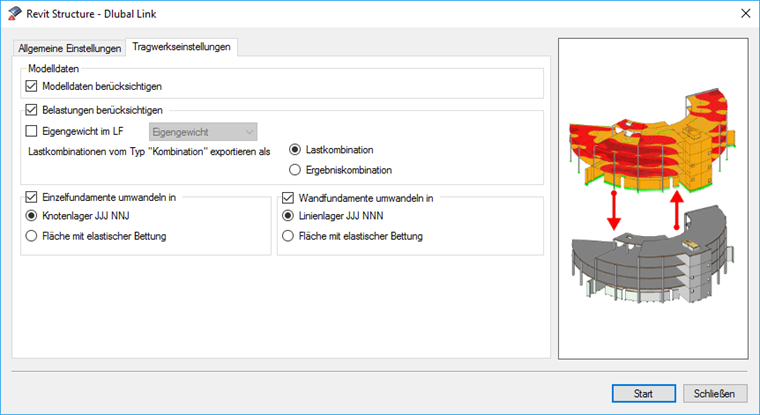

Dados do modelo
A troca de dados pode ser limitada aos dados do modelo e/ou da carga. Isso é útil quando as cargas são definidas em um programa e não são suportadas por outro aplicativo.
Aplicar cargas
"Peso próprio no CC": O cálculo automático do peso próprio (de momento não é possível no Revit) pode ser atribuído a um caso de carga específico num programa de software da Dlubal.
Utilizando "Exportar combinações de carga do tipo 'Combinação' como", pode definir se pretende gerar uma combinação de carga ou uma combinação de resultados "envolvente". Como resultado, é sempre transferida uma combinação de cargas do tipo "caixa" no Revit para o RFEM/RSTAB.
Converter fundações isoladas/de parede em fundações
Opcionalmente, as fundações isoladas ou em parede podem ser convertidas no RFEM como apoios nodais e de linha articulados ou como superfícies com fundação elástica. No RFEM/RSTAB, não existem objetos de fundação porque os engenheiros de estruturas geralmente utilizam apoios simples. As rigidezes de mola das superfícies com fundações elásticas estão predefinidas e devem ser ajustadas no RFEM/RSTAB.

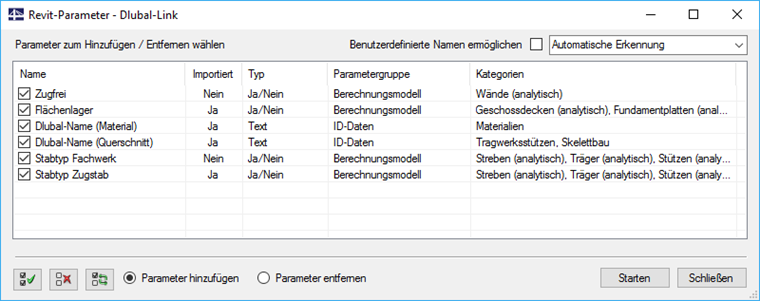

Parâmetros Dlubal
Os parâmetros da Dlubal permitem fornecer aos objetos do Revit informação adicional para depois serem transferidos para o RFEM/RSTAB. Atualmente, é possível o seguinte:
- Definição do tipo de elemento Dlubal "Sem tração" para o cálculo de paredes no Revit
- Gerar apoios de superfície em superfícies do RFEM também para lajes de piso no Revit
- Definir o material e o mapeamento da secção diretamente para o material ou secção no Revit
- Definir o tipo de barra "Treliça"
- Definição do tipo de barra "Tensão"
- Possibilidade de alterar o nome dos nomes dos parâmetros definidos pelo utilizador, dependendo do idioma
Clique no botão [Iniciar] para adicionar ou remover os parâmetros do projeto do Revit.
