Посткритический расчет

Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

В случае посткритического сбоя происходит существенное изменение геометрии конструкции. После достижения неустойчивости равновесия, будет достигнуто устойчивое и сильное положение. Посткритический анализ требует экспериментального подхода. Необходимо поэтапно вручную погрузить структуру в шаг.

Пример

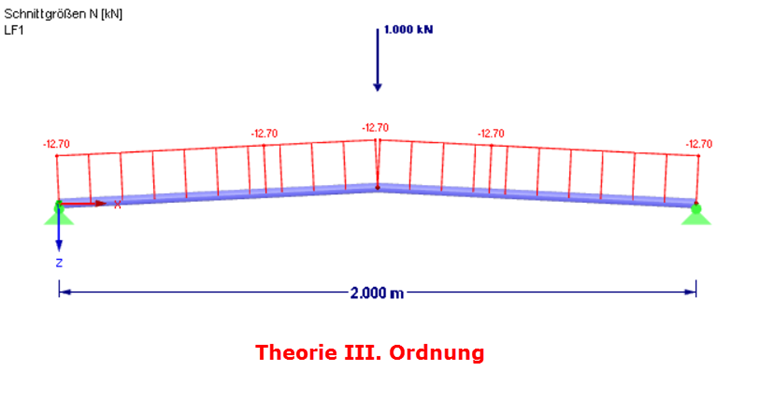

Далее показана проблема пробивания. Конструктивный элемент можно представить как плоскую крышу, которая подвергается давлению снаружи. Если давление увеличивается медленно, то вначале создается впечатление, что нагрузка поглощается сжимающим напряжением и переносится на опору.

При определенной величине сжимающей нагрузки система становится нестабильной, происходит ее поломка.

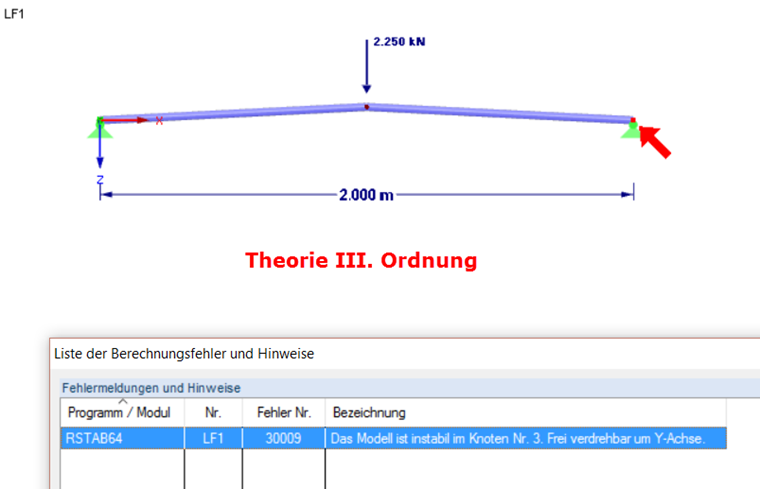

Pисунок 01 - Нестабильная система: Посткритическая

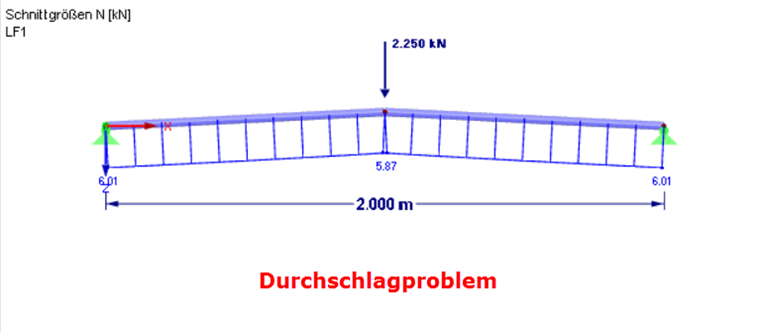

Pисунок 03 - Post-Critical Analysis

Затем нагрузка может быть снова увеличена, которая затем будет поглощаться в основном растяжением в компоненте.

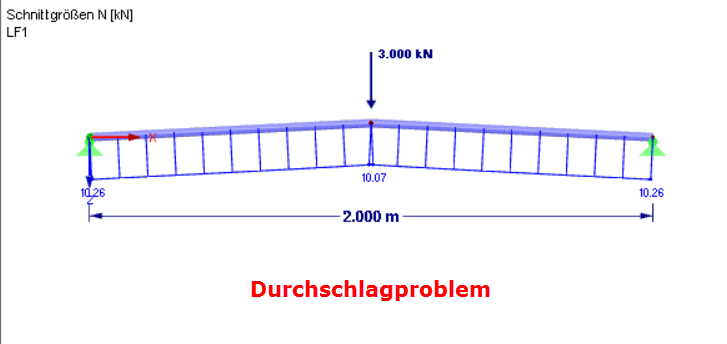

Pисунок 04 - Посткритический анализ: Увеличение нагрузки

Анализ второго порядка в принципе не может охватить проблему сквозного удара из-за линеаризации описания геометрии деформации.

Дополнительную информацию и примеры можно найти в [1] и [2].

Литература

[1]Werkle, H.: Конечные элементы в расчетах конструкций - Расчет конструкций и динамика конструкций стержней и поверхностей, 3-е издание. Berlin: Springer, 2008
[2]Lumpe, G.; Gensichen, V.: Оценка линейного и нелинейного расчета конструкций стержней в теории и программном обеспечении - примеры испытаний, причины неисправностей, точная теория. Berlin: Ernst & Sohn, 2014
