Při dosažení kritického zatížení dochází k výrazné změně geometrie konstrukce. Po ztrátě rovnováhy a stability je opět dosažena stabilní poloha a únosnost systému. Postkritická analýza vyžaduje experimentální postup. Zatížení je přitom potřeba ručně po krocích stupňovat.

Příklad

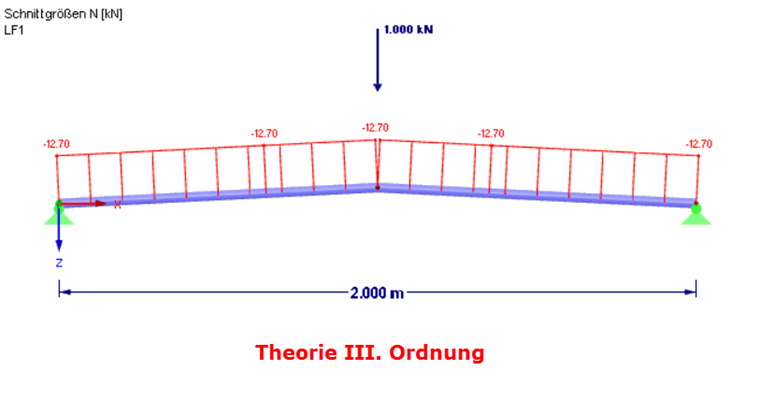

V následujícím textu je znázorněn problém protlačení. Konstrukční část lze uvažovat jako plochou střechu, která je vystavena tlaku z vnějšku. Pokud se tlak zvýší pomalu, jeví se, že zatížení je přenášeno tlakovým napětím a přenášeno na podporu.

Pro určitou velikost tlakového zatížení se systém stane nestabilním, dojde k selhání.

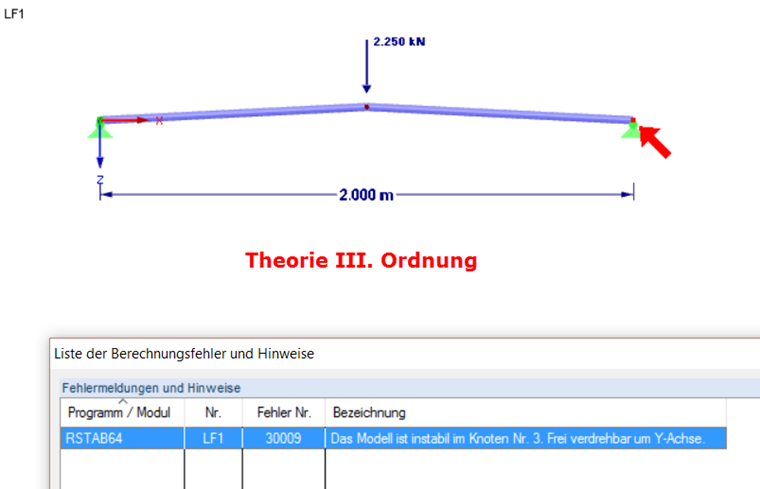

Obr. 01 - Nestabilní konstrukce: porušení systému

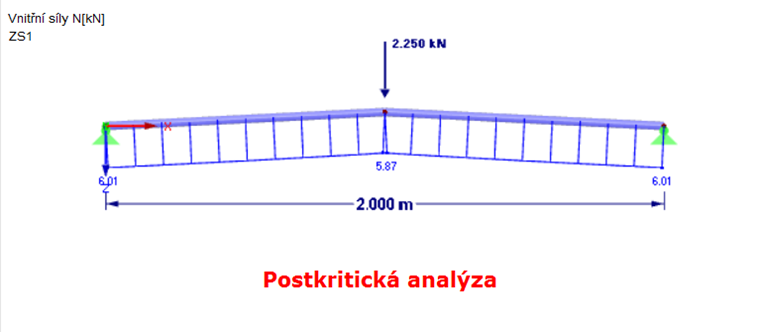

Obr. 02 - Postkritická analýza

Následně lze zatížení opět zvětšit, které je pak absorbováno především tahem v konstrukci.

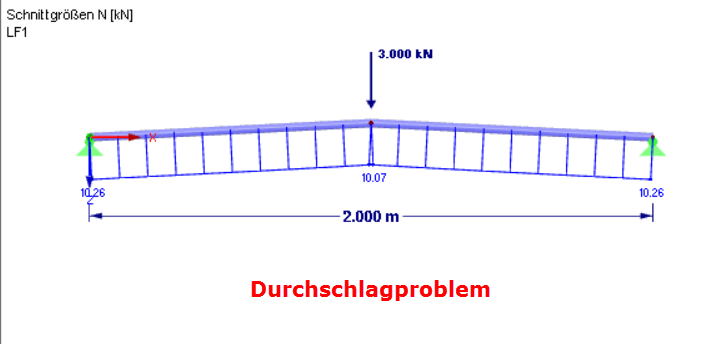

Obr. 04 - Poskritická analýza: zvýšení zatížení

Analýza druhého řádu v podstatě nemůže pokrýt průřezový problém kvůli linearizaci popisu geometrie deformace.

Další informace a příklady lze najít v [1] a [2].

Literatura

[1] Werkle, H.: Konečné prvky ve statice - statická analýza a dynamika prutových a plošných konstrukcí, 3. vydání. Berlín: Springer, 2008
[2] Lumpe, G.; Gensichen, V.: Vyhodnocení lineární a nelineární statické analýzy prutů v teorii a softwaru - příklady zkoušení, příčiny chyb, přesná teorie. Berlín: Ernst & Sohn, 2014
