超临界分析

超临界破坏是指结构的几何形状发生显着变化。 Nach dem Erreichen der Instabilität des Gleichgewichts wird wieder eine stabile, tragfähige Lage erreicht. Das Durchschlagproblem erfordert eine experimentelle Herangehensweise. Es ist notwendig, dass man sich schrittweise durch manuelle Laststeigerungen herantastet.

示例

本文显示了临界后分析。 一个结构构件可以想象成一个受外部压缩的平屋顶。 当缓慢增加压强时，荷载由压应力吸收，并传递给支座。

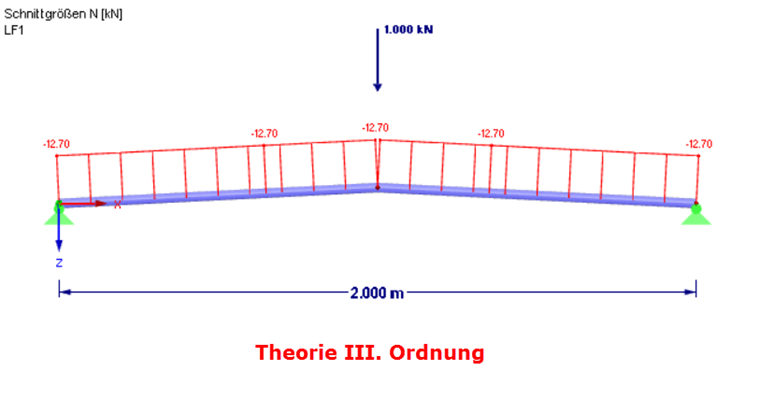

Schnittgrößen nach Theorie III. Ordnung
Schnittgrößen nach Theorie III. Ordnung

当达到一定的压缩荷载时，结构体系变得不稳定，发生临界后破坏。

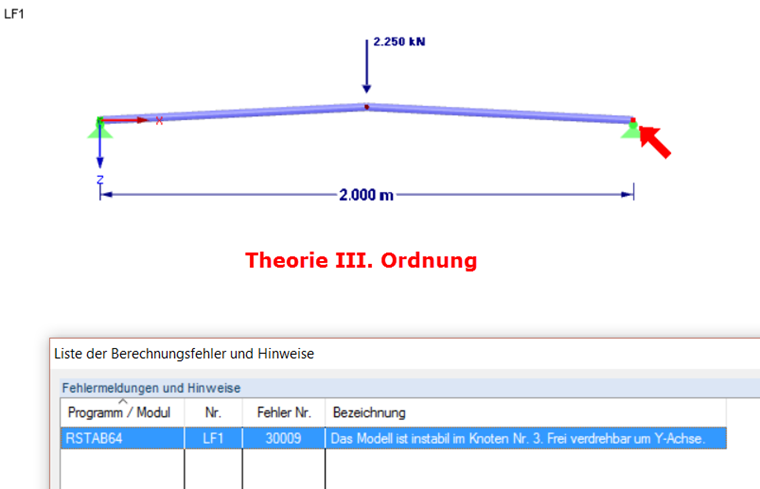

系统不稳定： 超临界
系统不稳定： 超临界

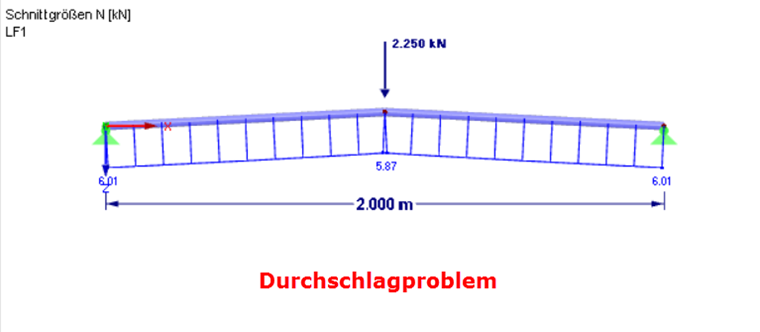

超临界分析
超临界分析

当荷载再次增大时，拉力首先吸收在结构构件中。

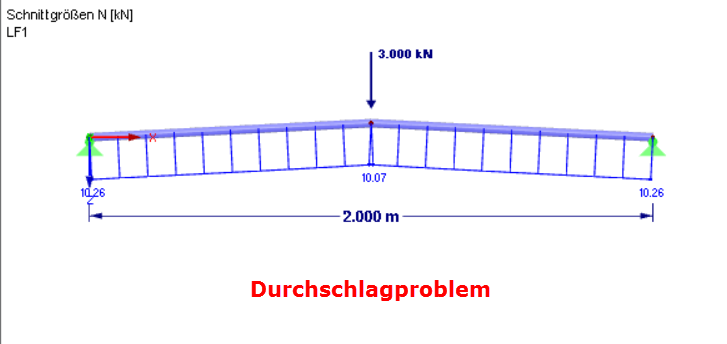

渗透问题： Erhöhung der Belastung
渗透问题： Erhöhung der Belastung

通常情况下，由于二阶效应分析无法线性描述变形几何形状，所以无法检测到超临界后失效。

更多的信息和示例可以在[1]和[2]中找到。

使用的文献材料

[1] Werkle，H .： Baustatik中的有限元-Stat und Dynamik der Stab- undFlächentragwerke，3. Auflage，第三版。 Berlin: 施普林格，2008
[2] 块，G .; Gensichen，V .： 计算理论和软件的理论与软件-Prüfbeispiele，Fehlerursachen，genaue Theorie。 Berlin: Ernst＆Sohn，2014年
