Analiza postkrytyczna

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator Podgląd oryginalnego tekstu

Z chwilą osiągnięcia przez obciążenie wartości krytycznej, może dojść do wyraźnej zmiany geometrii konstrukcji. W przypadku niestatecznego stanu równowagi, na nowo zostanie osiągnięta nośność układu. Analiza postkrytyczna wymaga podejścia "eksperymentalnego". Obciążenie w takim przypadku należy zwiększać stopniowo.

Przykład

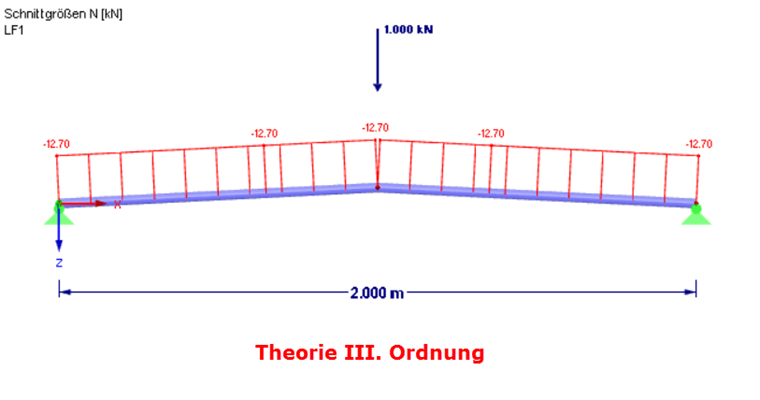

Poniżej pokazano problem przebijania. Element konstrukcyjny można traktować jako płaski dach poddany naciskowi z zewnątrz. W przypadku powolnego wzrostu ciśnienia, najpierw wydaje się, że obciążenie jest przejmowane przez naprężenie ściskające i przenoszone na podporę.

W przypadku określonego rozmiaru obciążenia ściskającego układ staje się niestabilny, następuje awaria.

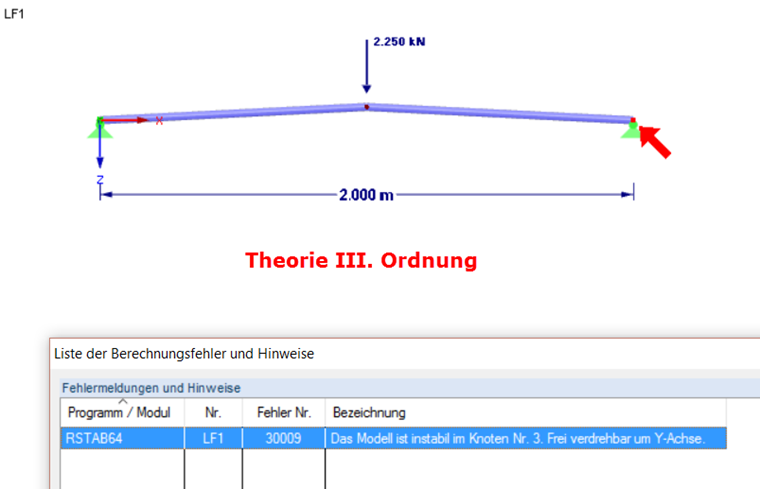

Rysunek 01 - System niestabilny: Postkrytyczny

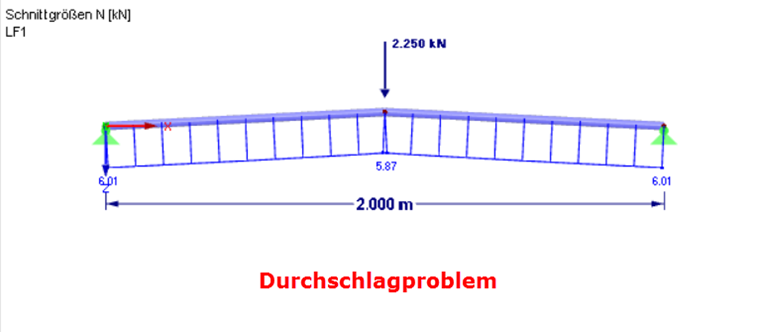

Rysunek 03 - Post-Critical Analysis

Następnie można ponownie zwiększyć obciążenie, które jest następnie pochłaniane głównie przez rozciąganie elementu.

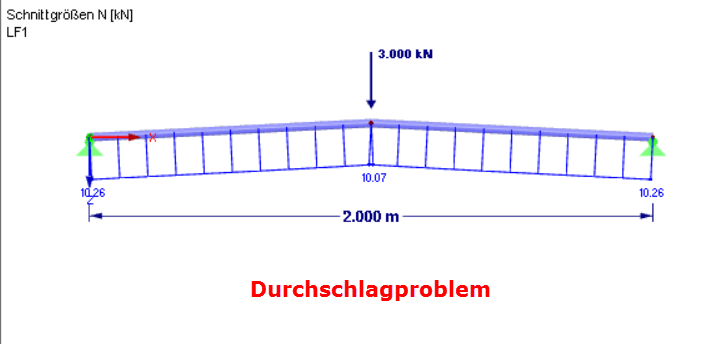

Rysunek 04 - Analiza pokrytyczna: Zwiększenie obciążenia

Analiza drugiego rzędu zasadniczo nie obejmuje problemu przebijania ze względu na linearyzację opisu geometrii odkształcenia.

Więcej informacji i przykładów można znaleźć w [1] i [2].

Literatura

[1]Werkle, H .: Elementy skończone w analizie konstrukcji - Analiza konstrukcji i dynamika konstrukcji prętowych i powierzchniowych, wydanie trzecie. Berlin: Springer, 2008
[2] Lumpe, G .; Gensichen, V .: Ocena liniowej i nieliniowej analizy konstrukcji pręta w teorii i oprogramowaniu - przykłady testów, przyczyny błędów, dokładna teoria. Berlin: Ernst & Sohn, 2014
