Несовершенства Согласно EN 1993-1-1, Раздел 5.3.2: Невыполнение мирового начального уровня

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

В соответствии с EN 1993-1-1 [1] , необходимо использовать эквивалентные геометрические несовершенства со значениями, которые отражают возможные эффекты всех несовершенств несовершенства. EN 1993-1-1, Раздел 5.3, определяет основные несовершенства для глобального анализа фреймов, а также несовершенства стержня.

В случае конструкций с формой формы, которая характеризуется боковым смещением, влияние несовершенств может быть учтено при расчете конструкции посредством общего начального несовершенства колебаний (и индивидуального несовершенства дуги, если необходимо).

Общее начальное несовершенство колебаний Φ определяется по уравнению (5.5):
Φ = Φ0 · αh · αm

Результирующая базовая величина Φ0 равна 1/200, как указано в DIN 18800, и может быть уменьшена двумя факторами. Эти факторы учитывают благоприятное воздействие очень высоких колонн, а также нескольких опорных колонн в ряду. Основанием для этого является то, что несовершенства распределены по конструкции и, таким образом, вряд ли будут неблагоприятными для всех компонентов.

αh = коэффициент уменьшения высоты h, применимый к колоннам
$$\frac23\;<\;{\mathrm\alpha}_\mathrm h\;=\;\frac2{\sqrt{\mathrm h}}\;<\;1,0$$

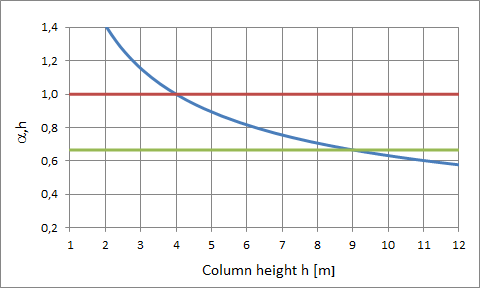

Pисунок 01 - Reduction Factor α,h

αm = коэффициент уменьшения количества столбцов в строке
m = количество колонн в строке с вертикальной нагрузкой> 50% от среднего значения колонны

$${\mathrm\alpha}_\mathrm m\;=\;\sqrt{0,5\;\cdot\;(1\;+\;\frac1{\mathrm m})}$$

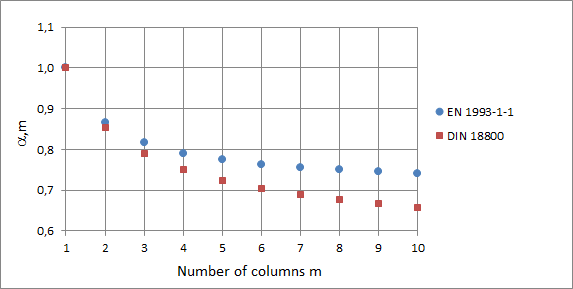

Pисунок 02 - Reduction Factor α,m

По сравнению с DIN 18800, в случае расчета большего числа колонн m и более высоких колонн, в результате расчета по EN 1993-1-1, возникают большие несовершенства колебаний.

Ориентир

[1] Еврокод 3: Расчет стальных конструкций. Часть 1-1: Общие правила и нормы для зданий; EN 1993-1-1: 2010-12
[2] Учебное пособие EC3. Лейпциг: Dlubal Software, март 2017
