缺陷按照EN 1993-1-1章节5.3.2： 全局初始摇摆缺陷

根据EN 1993-1-1 [1]，使用等效几何缺陷的值必须反映所有缺陷类型的可能影响。 In EN 1993-1-1 Abschnitt 5.3 werden die grundsätzlichen Imperfektionen für die Tragwerksberechnung sowie die Bauteilimperfektionen angegeben.

对于具有以侧向位移为特征的模态的结构，在结构计算中可以通过全局初始缺陷（和单个的弯曲缺陷）来考虑缺陷的影响。

Die globale Anfangsschiefstellung Φ ermittelt sich nach Gleichung (5.5) zu:
Φ = Φ0 · αh · αm

Der Ausgangswert Φ0 ergibt sich, analog zur DIN 18800, zu 1/200 und kann durch zwei Faktoren abgemindert werden. Diese Faktoren berücksichtigen die günstigen Auswirkungen sehr hoher Stützen sowie vieler tragender Stützen in einer Reihe. Hintergrund dabei ist, dass Imperfektionen statistisch verteilt auftreten und somit sehr unwahrscheinlich an allen Bauteilen ungünstig wirken.

αh = Abminderungsfaktor für die Höhe h von Stützen

23 < αh = 2h < 1,0
公式 1

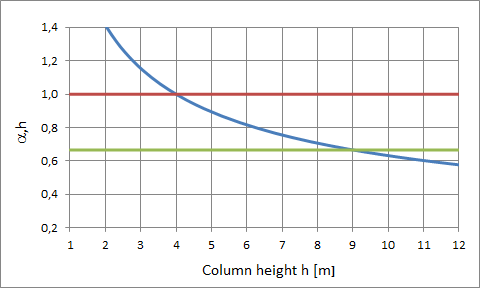

缩减系数αh
缩减系数αh

αm = Abminderungsfaktor für die Anzahl der Stützen in einer Reihe
m = Anzahl der Stützen in einer Reihe mit Auflast > 50 % der durchschnittlichen Stützenlast

αm = 0,5 · (1  1m)
公式 2

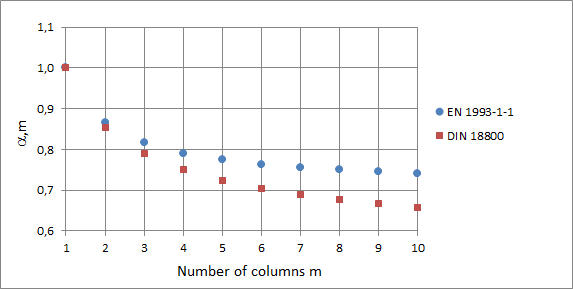

缩减系数αm
缩减系数αm

Im Vergleich zur DIN 18800 ergeben sich nach DIN EN 1993-1-1 bei großer Stützenanzahl m und hohen Stützen größere Schiefstellungen.

参考

[1] Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1993-1-1:2010-12
[2] Schulungshandbuch EC3. Leipzig: Dlubal Software, März 2017
