Перемещение грузов по стандарту AASHTO

Советы и рекомендации

Расчетные нагрузки, указанные в спецификации проектирования мостов AASHTO, доступны в библиотеке движущихся нагрузок RF-MOVE Surfaces. Доступны опции «Грузовик дизайна» (HS ‑ 20), «Тандем», «Тип 3» и «Перегрузка».

Кроме того, в библиотеку также включена загрузка Cooper E ‑ 80 (с и без вагонов) из Руководства AREMA по железнодорожному проектированию.

База данных AASHTO и AREMA может быть запущена в RF-MOVE Surfaces в Таблице 1.3 «Движущиеся нагрузки». Используя фильтры слева, выберите желаемую движущуюся нагрузку, которая будет применена к конструкции в RFEM. Величина нагрузки, расстояние между осями, ширина шины, длина шины и расстояние между шинами будут генерироваться автоматически в зависимости от выбора.

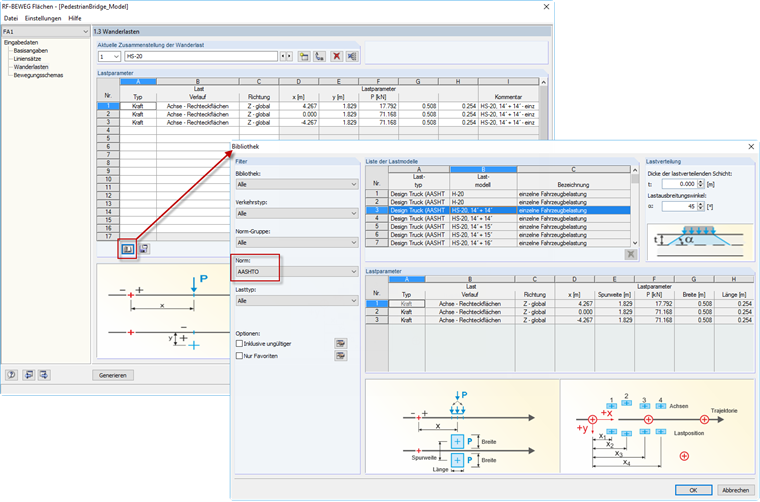

Рисунок 01 - Библиотека с подвижной загрузкой в соответствии со стандартами AASHTO и AREMA

Ввод размера шага, смещение в начале и в конце, и расстоянии от опорной линии также будет влиять на двигающиеся случаях нагрузки. Сгенерированные нагрузки RF-MOVE Surfaces можно графически просмотреть в RFEM.

Рисунок 02 - Сгенерированные случаи движущейся нагрузки от поверхностей RF-MOVE на модели RFEM
