按照美国公路桥梁规范 AASHTO 生成移动荷载

提示和技巧

在附加模块 RF‑MOVE Surfaces 中集成了美国公路桥梁规范 AASHTO 的车辆移动荷载。模块中的荷载选项包括例如设计货车(HS-20)、设计双轴、Typ 3 以及设计车道荷载。

除了上述外在荷载数据库中还集成了例如美国铁道工程 AREMA 设计手册(铁路工程设计手册)中的荷载 Cooper E-80(包含或不包含车辆荷载)。

附加模块 RF‑MOVE Surfaces 的对话框"1.3 移动荷载" 中不仅可以添加美国规范 AASHTO 而且还可以选择添加 AREMA 的荷载数据库。用户在荷载数据库对话框的左侧筛选栏可以选择结构模型在RFEM中计算所需要的相应移动荷载。移动荷载的大小、车轴间距、轮胎宽度、轮胎大小以及轮胎间距将根据选择项自动更新并添加。

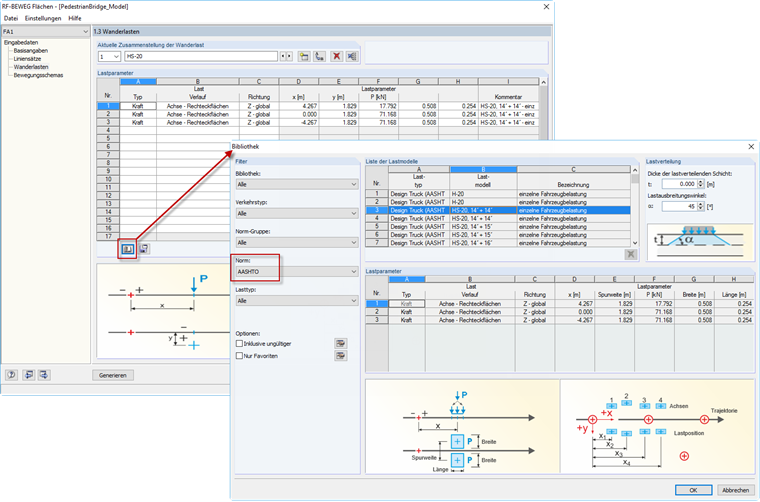

图 01 – 美国规范 AASHTO 和 AREMA 移动荷载数据库

在移动荷载工况中可以设置移动荷载的步长大小、始端和末端的偏移值,以及距离参考直线的间距等影响因素。在附加模块 RF‑MOVE Surfaces 中生成移动荷载之后,在主程序 RFEM 中可以显示移动荷载的图形。

图 02 –使用附加模块 RF-MOVE Surfaces 创建 RFEM 模型的移动荷载
