Déplacement de charges selon la norme AASHTO

Trucs & Astuces

Les charges de calcul spécifiées dans la spécification de conception AASHTO Bridge sont disponibles dans la bibliothèque de charges mobiles de RF ‑ MOVE Surfaces. Camion de conception (HS-20), Tandem, Type 3 et Surcharge sont les options disponibles.

En outre, la bibliothèque comprend également le chargement de la Cooper E-80 (avec et sans wagons) du Manuel AREMA de génie ferroviaire.

Les bases de données AASHTO et AREMA peuvent être lancées dans les surfaces RF ‑ MOVE sous le tableau '1.3 Déplacements de charges'. En utilisant les filtres de gauche, sélectionnez la charge mobile que vous souhaitez appliquer à la structure dans RFEM. L'ampleur de la charge, l'espacement des essieux, la largeur et la longueur des pneus ainsi que la distance entre les pneus seront générés automatiquement en fonction de la sélection.

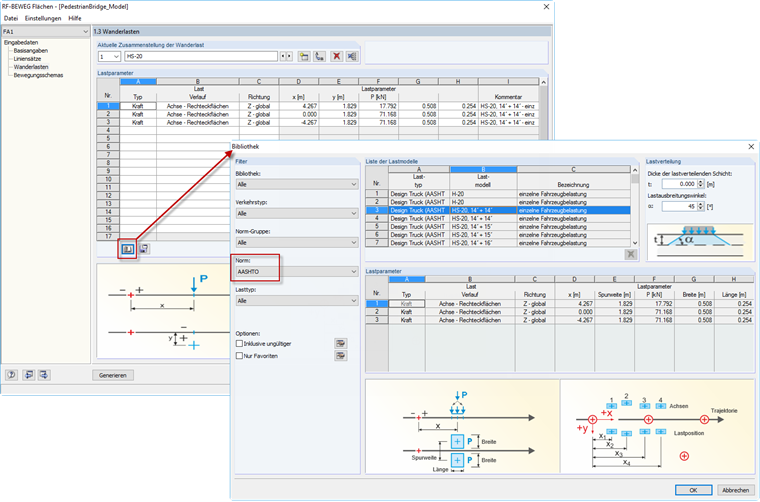

Figure 01 - Déplacement de la bibliothèque de charges selon les normes AASHTO et AREMA

L'entrée de la taille du pas, des décalages au début et à la fin et de la distance de la ligne de référence influencera également les cas de charge en mouvement. Une fois générés, les cas de charge des surfaces RF ‑ MOVE peuvent être visualisés graphiquement dans RFEM.

Figure 02 - Cas de charge mobile générés à partir de surfaces RF ‑ MOVE sur un modèle RFEM
