Spostamento dei carichi secondo la normativa americana AASHTO

Design loads specified in the AASHTO Bridge Design Specification are available in the RF-MOVE Surfaces moving load library. Design Truck (HS-20), Tandem, Type 3, and Overload are available options.

Inoltre, nella libreria è integrato anche il carico Cooper E-80 (con e senza auto) dal manuale AREMA per l'ingegneria ferroviaria.

I database AASHTO e AREMA sono accessibili in RF-MOVE Surfaces nella Tabella "1.3 Carichi mobili". Utilizzando i filtri a sinistra, è possibile impostare il carico mobile desiderato da applicare alla struttura in RFEM. The load magnitude, axel spacing, tire width, tire length, and distance between tires will be generated automatically, depending on the selection.

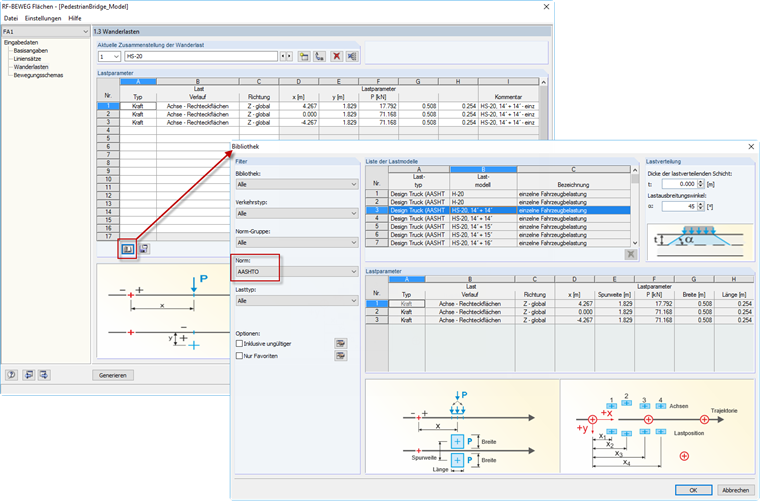

Wanderlastenbibliothek nach den Normen AASHTO und AREMA
Wanderlastenbibliothek nach den Normen AASHTO und AREMA

L'immissione della dimensione del passo, gli offset all'inizio e la fine e la distanza dalla linea di riferimento influenzano anche i casi di carico mobile. Non appena i casi di carico sono stati generati in RF-MOVE Surfaces, possono essere visualizzati graficamente in RFEM.

Casi di carico mobile generati da RF-MOVE Surfaces sul modello RFEM
Casi di carico mobile generati da RF-MOVE Surfaces sul modello RFEM
