Obciążenia ruchome zgodnie ze standardem AASHTO

Wskazówki i porady

Obciążenia projektowe określone w specyfikacji projektu mostu AASHTO są dostępne w bibliotece ładunków ruchomych RF ‑ MOVE. Dostępne są opcje Design Truck (HS ‑ 20), Tandem, Type 3 i Overload.

Ponadto w bibliotece znajduje się także ładowanie Cooper E ‑ 80 (z samochodami i bez) z podręcznika AREMA dla inżynierii kolejowej.

Baza danych AASHTO i AREMA może zostać uruchomiona na powierzchniach RF ‑ MOVE w tabeli „1.3 Obciążenia ruchome”. Korzystając z filtrów po lewej stronie, wybierz żądane ruchome obciążenie, które zostanie zastosowane do struktury w programie RFEM. Wielkość obciążenia, rozstaw osi, szerokość opony, długość opony i odległość między oponami będą generowane automatycznie w zależności od wyboru.

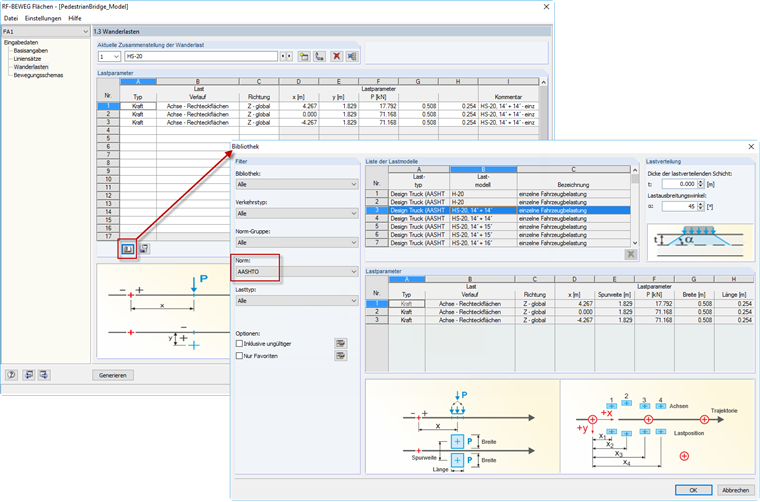

Rysunek 01 - Biblioteka Moving Load zgodnie ze standardami AASHTO i AREMA

Wprowadzanie wielkości kroku, przesunięcia na początku i na końcu oraz odległość od linii odniesienia również wpływa na przypadki przemieszczania obciążenia. Po wygenerowaniu przypadki obciążenia powierzchni RF ‑ MOVE można wyświetlać graficznie w programie RFEM.

Rysunek 02 - Wygenerowane przypadki obciążeń ruchomych z powierzchni RF ‑ MOVE w modelu RFEM
