Wanderlasten nach US-Normen AASHTO und AREMA

Tipps & Tricks

Die Wanderlastenbibliothek von RF-BEWEG Flächen enthält auch Bemessungslasten, die in der AASHTO-Brückennorm festgelegt sind, wie z. B. Design Truck (HS-20), Design Tandem, Type 3 und Overload.

Des Weiteren ist die Belastung Cooper E-80 (mit und ohne Autos) aus dem AREMA-Handbuch für Bahntechnik (Manual for Railway Engineering) ebenfalls in der Bibliothek integriert.

Die AASHTO- und AREMA-Datenbank kann in RF-BEWEG Flächen in Maske "1.3 Wanderlasten" aufgerufen werden. Nach dem Setzen des Filters im linken Abschnitt kann die Wanderlast ausgewählt werden, die auf das RFEM-Modell angewendet werden soll. Lastgröße, Achsabstand, Reifenbreite, Reifengröße und Abstand zwischen den Reifen werden automatisch in Abhängigkeit von der Auswahl generiert.

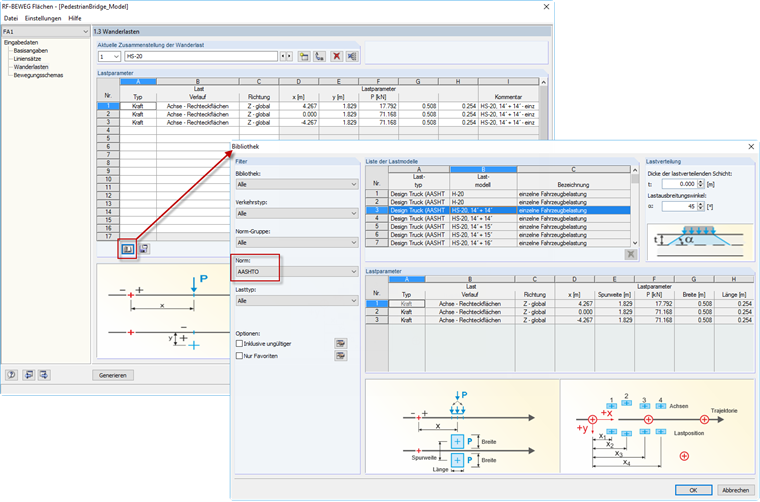

Bild 01 - Wanderlastenbibliothek nach den Normen AASHTO und AREMA

Die Parameter Schrittgröße, Versätze an Anfang und Ende sowie die Entfernung von der Referenzlinie beeinflussen ebenfalls die Wanderlastfälle. Sobald die Lastfälle in RF-BEWEG Flächen generiert wurden, können sie in RFEM grafisch dargestellt werden.

Bild 02 - Generierte Wanderlastfälle aus RF-BEWEG Flächen am RFEM-Modell
