Отчеты о распечатках, созданные в RFEM и RSTAB, могут быть переданы в VCmaster с помощью прямого интерфейса и обработаны там. VCmaster (ранее BauText) - это программа для обработки текстов для инженеров. Расчеты, чертежи, фотографии и документы из различных источников могут быть легко скомпилированы, обработаны и использованы в VCmaster.

Для успешного экспорта VCmaster должен быть уже запущен в фоновом режиме. Интерфейс можно запустить в протоколе печати с помощью кнопки [Экспорт в VCmaster].

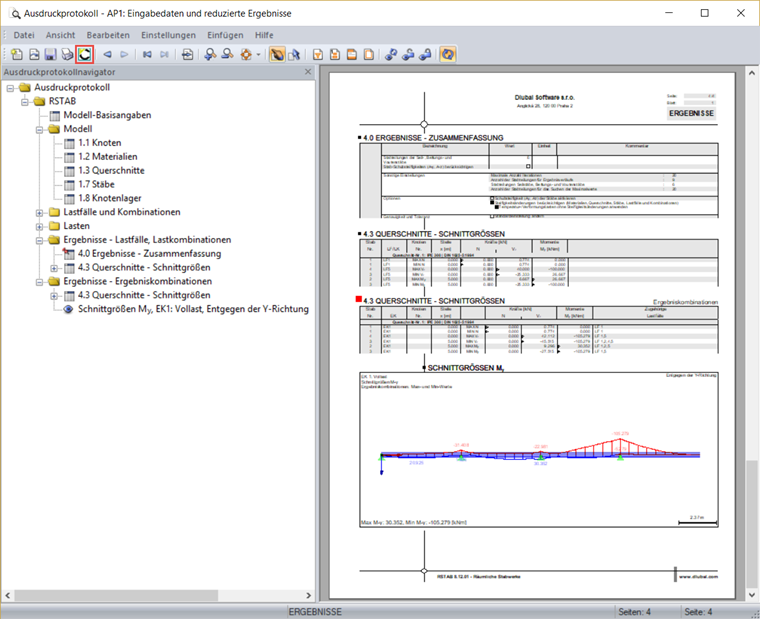

Pисунок 01 - Эспорт в VCmaster

Нажмите кнопку, чтобы открыть диалоговое окно, в котором следует выбрать принтер «VCmaster t2W Interface».

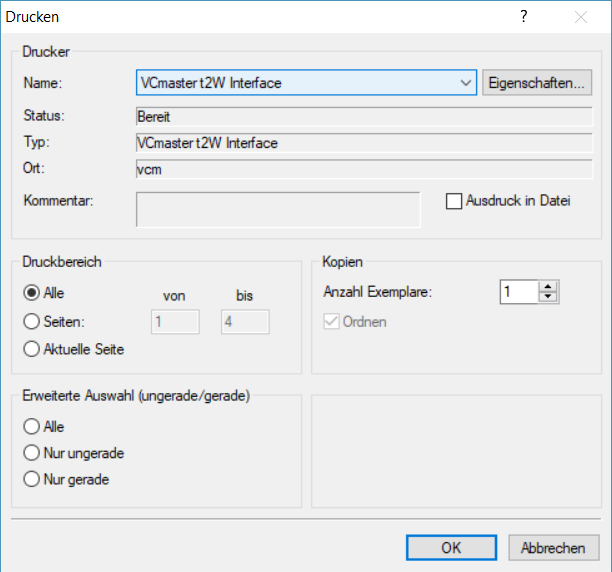

Pисунок 02 - Выбор принтера «Интерфейс VCmaster t2W»

Затем определите красную область для переноса. Пустые области или ненужные страницы можно отменить.

После выбора страницы ее можно перенести в программу. Затем распечатка вставляется в положение курсора.

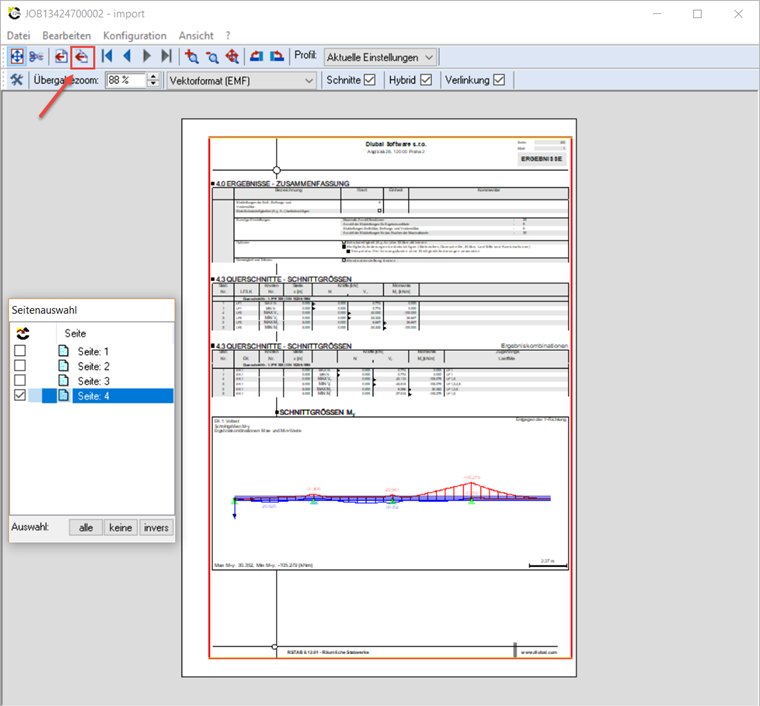

Pисунок 03 - Область передачи и выбор страницы и экспорт в VCmaster

В дополнение к экспорту данных отчета о распечатке, также передается путь к соответствующему файлу RFEM или RSTAB. Вы можете открыть соответствующий файл RFEM или RSTAB, дважды щелкнув кнопку, показанную в левой части страницы.

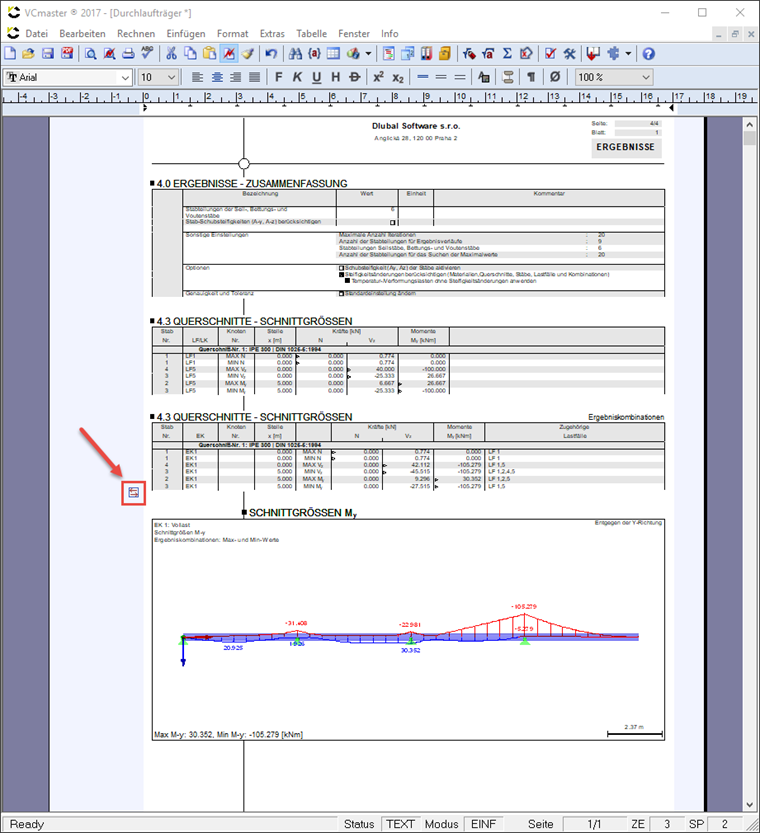

Pисунок 04 - Путь соответствующего файла RFEM или RSTAB

Все документы и расчеты, созданные с помощью VCmaster, можно получить позже и использовать снова. С помощью проводника шаблонов можно расширять, комбинировать, настраивать в соответствии с вашими индивидуальными требованиями и вставлять в документ тексты и расчеты из существующих шаблонов.

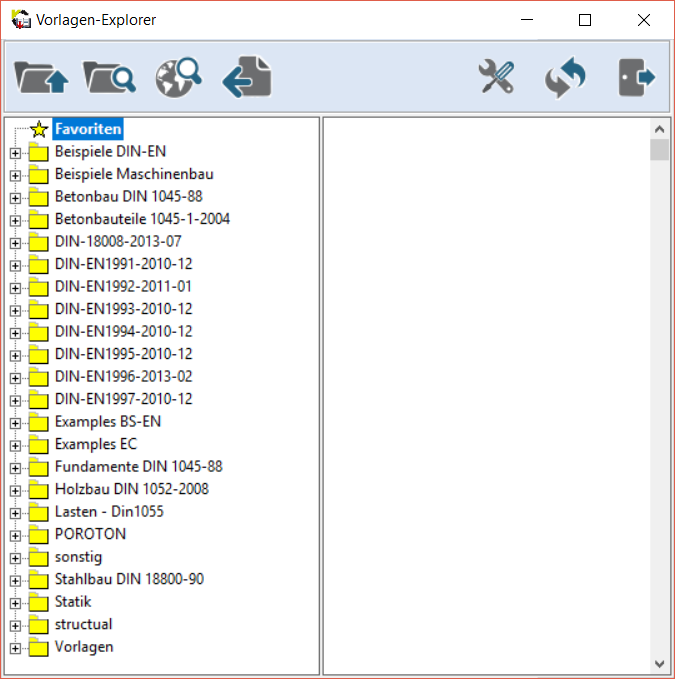

Pисунок 05 - Проводник шаблонов

Пользовательские шаблоны могут быть легко и быстро добавлены через «Файл» → «Управление шаблонами».

VCmaster автоматизирует часто повторяющиеся задачи и, таким образом, позволяет быстро реализовать изменения. Каждый расчет может быть использован в качестве шаблона и использован позже. Таким образом, вы можете сэкономить много времени при создании конструктивных расчетов и другой технической документации.
