打印输出报告导出到 VCmaster

提示和技巧

RFEM 和 RSTAB 生成的打印报告可以通过软件接口导出到 VCmaster 中并继续编辑。VCmaster (旧称BauText) 是一款工程领域非常简单实用的管理和文档再处理的用于计算、绘图、照片和文件处理的文本编辑软件。

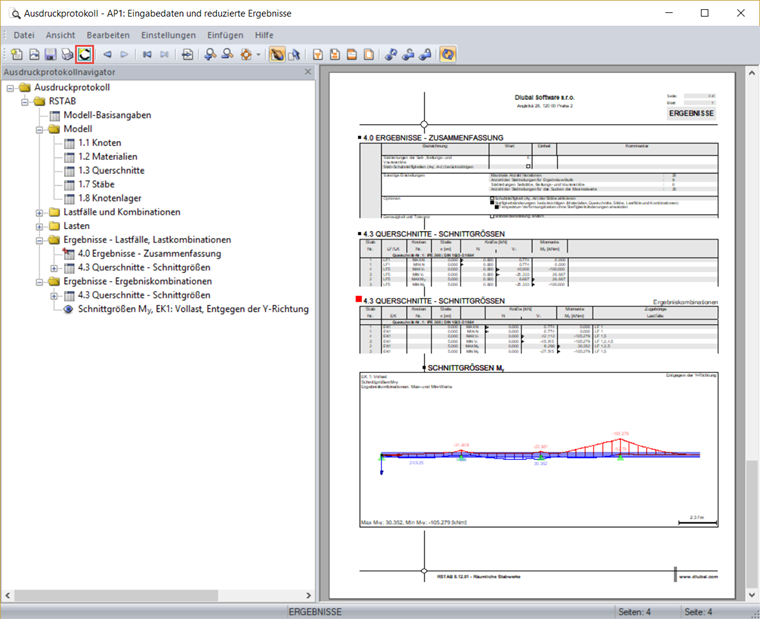

将计算书导出到文本编辑软件 VCmaster 的工作在软件的后台进行。用户只需要在打印输出报告界面中点击软件的接口按钮 [导出到 VCmaster] 即可。

图 01 – 导出到 VCmaster

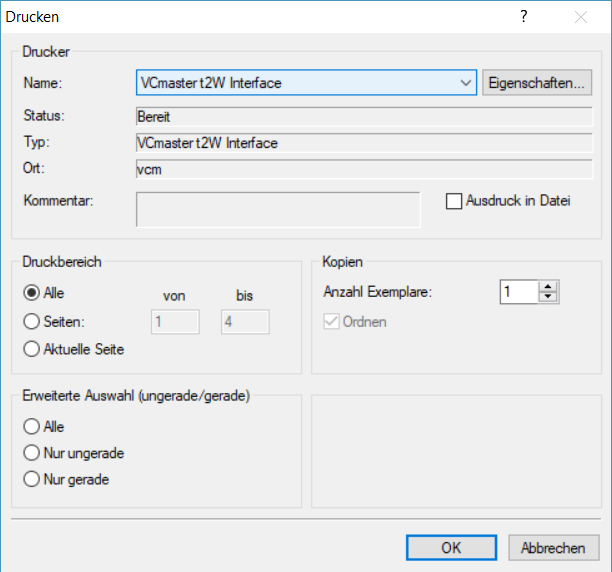

然后软件将打开并显示对话框,用户需选择打印设备 "VCmaster t2W Interface"。

图 02 - 选择打印设备 'VCmaster t2W Interface'

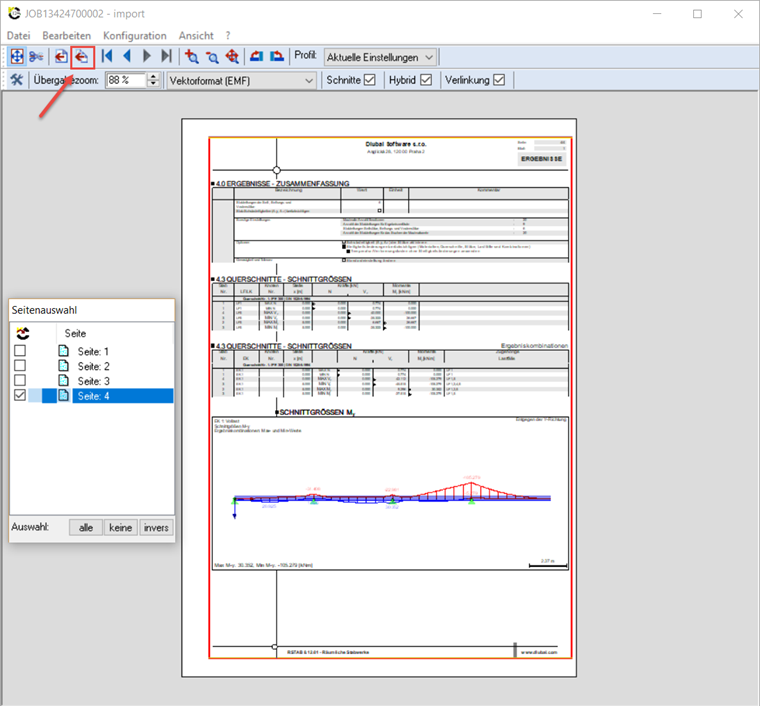

下一步将定义红色导出区域的内容。同时也可以选择删除原来文件的空置区域或者不需要的页面。

选择页面之后就可以递交需要向软件导出的内容。下一步打印输出报告就会复制到鼠标光标所指位置。

图 03 – 设置 VCmaster 导出区域并确定页面

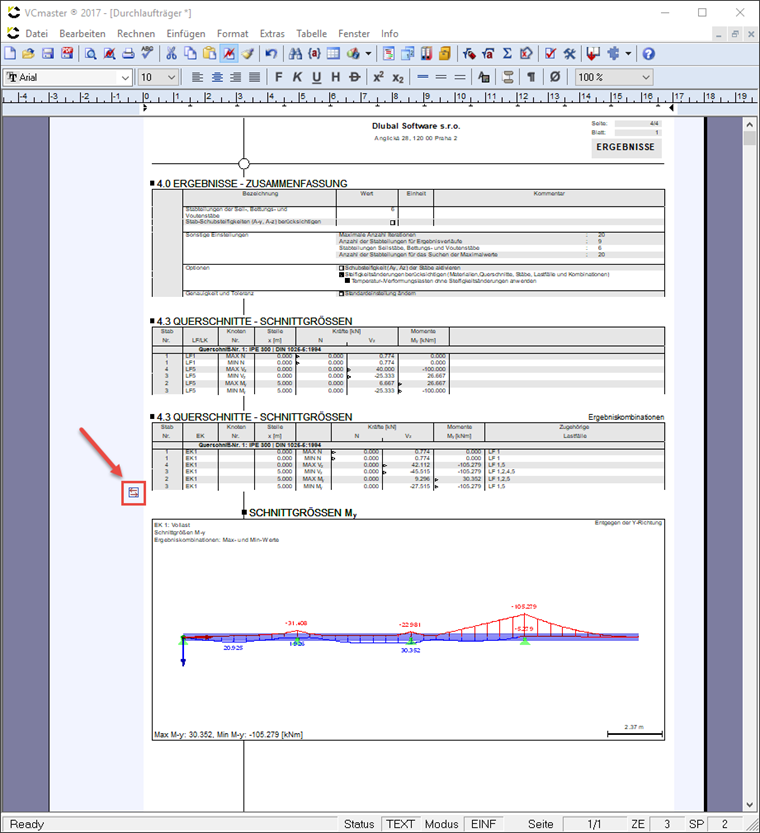

此外在导出打印输出报告过程将同时导出 RFEM- 或者 RSTAB-文件的路径。当双击左侧页面边缘位置显示的按钮时就会自动打开原始的 RFEM- 或者 RSTAB-文件。

图 04 - RFEM- 或者 RSTAB-文件路径

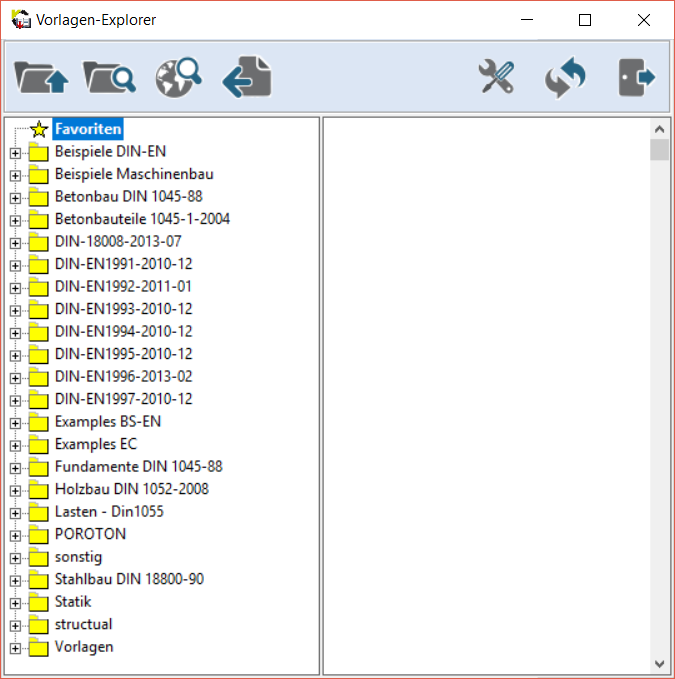

由VCmaster 生成的全部文件和计算书都可以在任何时间重新打开进行使用和编辑。使用模板浏览器可以对现有的文本和计算书任意扩展、组合或者按照个别的特殊要求进行设置并粘贴到文件中。

图 05 – 模板浏览器

用户自定义的模板可以快速并直接的通过点击"文件" → 模板管理器 进行添加并保存。

VCmaster 自动检测经常使用的功能并且可以迅速更新文件的改动。每个计算都可以作为模板保存和下次使用。因此极大的节省了工程师生成计算书和其他技术文档文件的编辑时间。
