Eksport do VCmaster

Wskazówki i porady

Raporty wydruku utworzone w oprogramowania RFEM i RSTAB mogą zostać przeniesione do VCmaster, korzystając z bezpośredniego interfejsu i tam zostać poddane dalszemu przetwarzaniu. VCmaster (poprzednio BauText) to edytor tekstu dla inżynierów. Obliczenia, rysunki, zdjęcia i dokumenty z różnych źródeł można łatwo eksportować, zarządzać nimi i ponownie wykorzystać w VCmaster.

Aby eksport odbył się pomyślnie, VCmaster musi już działać w tle. Interfejs można uruchomić w raporcie wydruku, korzystając z klawisza [Eksport do VCmaster].

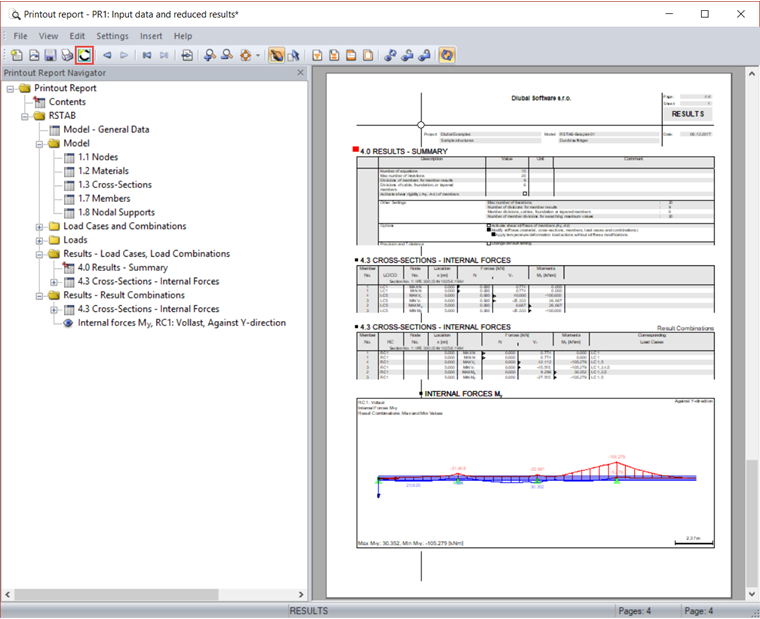

Rysunek 01 - Eksport do VCmaster

Proszę kliknąć klawisz w celu otwarcia okna dialogowego, gdzie należy wybrać drukarkę „VCmaster t2W Interface”.

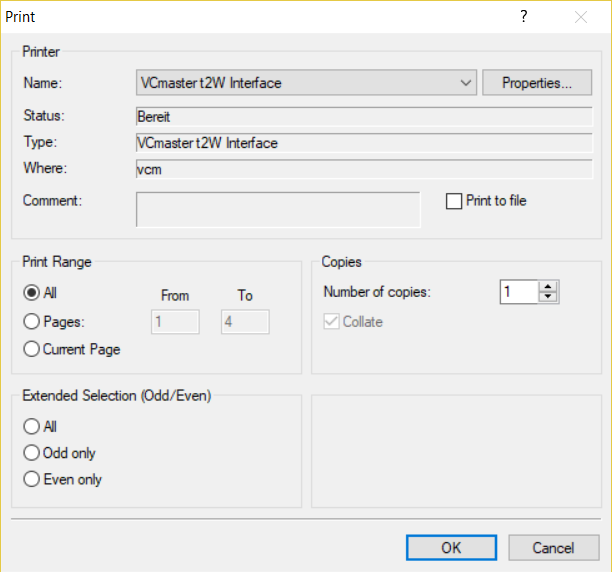

Rysunek 02 - Wybór drukarki "VCmaster t2W Interface"

Następnie, proszę określić zawartość, która ma zostać przeniesiona (zaznaczone na czerwono). Niepotrzebne lub puste strony można pominąć w selekcji.

Po wybraniu strony, można ją przenieść do programu. Wydruk jest następnie ustawiany w miejscu kursora.

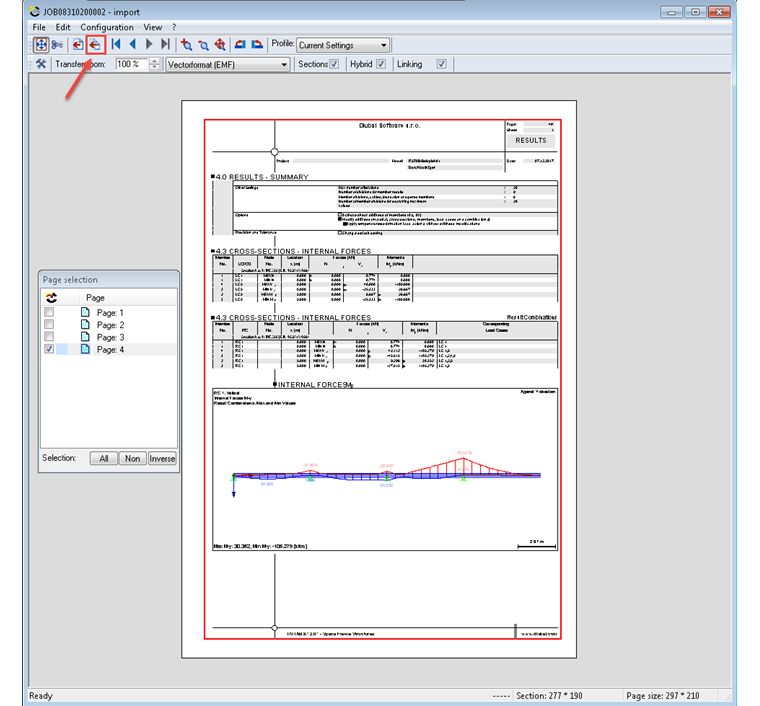

Rysunek 03 - Obszar przeniesienia, wybór strony i eksport do VCmaster

Oprócz eksportu danych z raportu wydruku, przenoszona jest również ścieżka odpowiedniego pliku w RFEM lub RSTAB. Plik programu RFEM lub RSTAB można otworzyć, klikając dwa razy w klawisz umieszczony po lewej stronie.

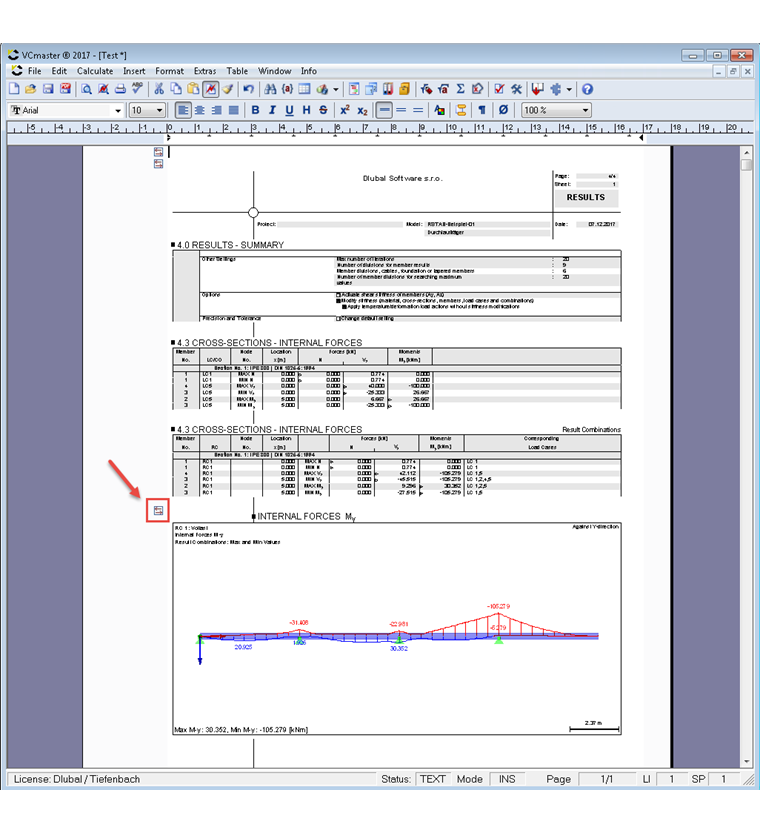

Rysunek 04 - Ścieżka do odpowiedniego pliku w RFEM lub RSTAB

Wszystkie dokumenty i obliczenia utworzone w VCmaster można odtworzyć później i ponownie wykorzystać. W eksploratorze szablonów, teksty i obliczenia z istniejących szablonów można rozszerzyć, połączyć, dostosować do wymagań indywidualnych i wstawić do dokumentu.

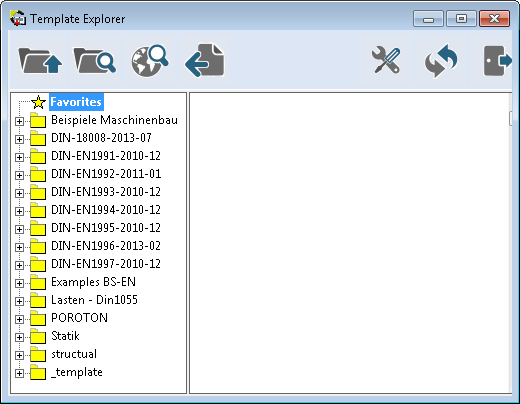

Rysunek 05 - Eksplorator szablonów

Szablony zdefiniowane przez użytkownika można szybko i łatwo dodać poprzez “Plik” → “Zarządzanie szablonami".

VCmaster automatyzuje powtarzające się zadania, tym samym umożliwia użytkownikowi szybkie wprowadzenie zmian. Każde obliczenie można ustawić jako szablon i wykorzystać później. Dzięki temu można zaoszczędzić czas podczas przygotowywania obliczeń konstrukcyjnych i pozostałej dokumentacji technicznej.
