Диаграмма внутренних сил / напряжений для поверхностей - варианты сглаживания

Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

Деформации стержней FE всегда являются первым результатом расчета КЭ. На основе данных деформаций и жесткости элементов можно рассчитать деформации, внутренние силы и напряжения.

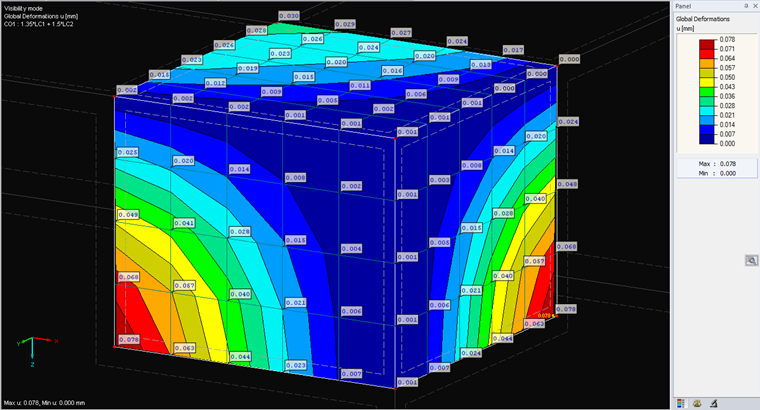

Pисунок 01 - Деформации как первый результат расчета ПЭМ

RFEM предлагает треугольные или четырехугольные элементы FE для поверхностей, что означает, что на элемент FE можно три или четыре деформации, которые можно пересчитать с помощью жесткости элемента FE (например, при напряжениях). Как правило, некоторые FE-элементы имеют одинаковый КЭ-узел, в то время, как присутствуют какие-либо элементы, имеется один и тот же результат. Теперь возникает вопрос, как эти результаты будут оцениваться. В Навигаторе проектов - Отображение можно найти пять различных вариантов отображения распределения внутренних сил на поверхности.

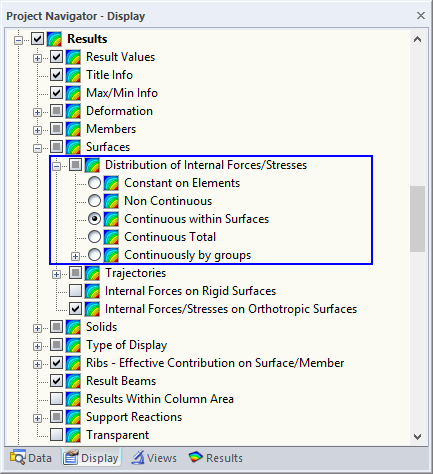

Pисунок 02 - Настройки распределения внутренних сил для поверхностей

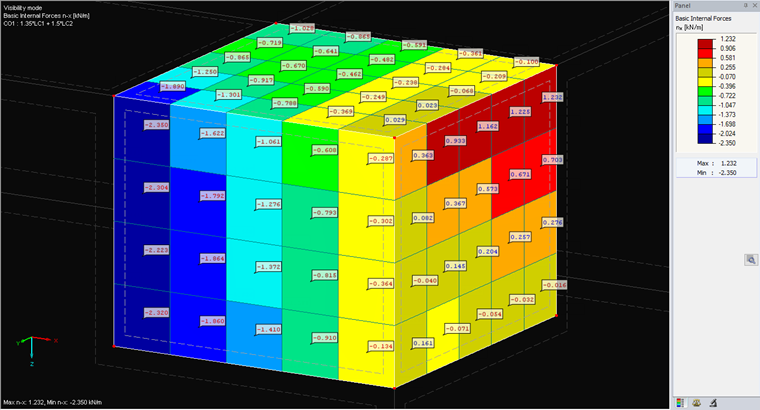

Постоянное в элементах

Эта опция усредняет все узловые значения элемента FE, и весь элемент FE имеет одинаковое значение (сглажено). Таким образом, нет никакого распределения в элементе FE, как в случае с другими опциями. Данный метод используется в программе для материала «Изотропная нелинейная упругая 2D / 3D», потому что предельное напряжение определяется таким образом.

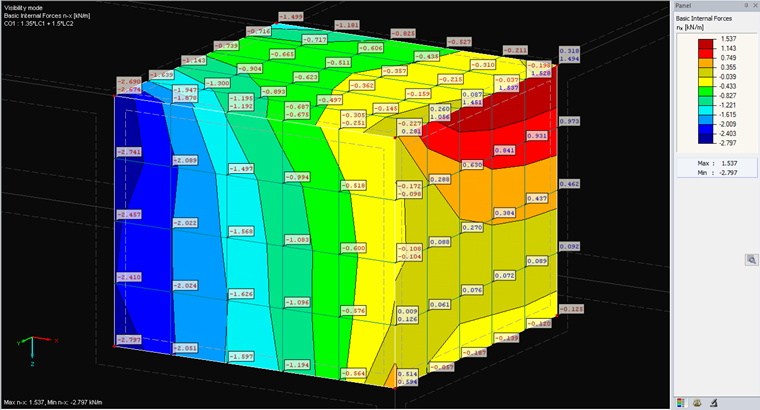

Pисунок 05 - Распределение внутренних сил «Непрерывно внутри поверхностей» (настройка по умолчанию)

Дискретное

Данная опция отображает необработанные данные. Как и в следующих вариантах, для распределения внутри элемента используется гиперболический параболоид. Тем не менее, узловые узлы FE не усредняются по смежным элементам. По этой причине, результат часто выглядит прерывистым / градуированным. Фактически, существенные различия между элементами ПЭ показывают, что более тонкая сетка необходима для получения более точных результатов.

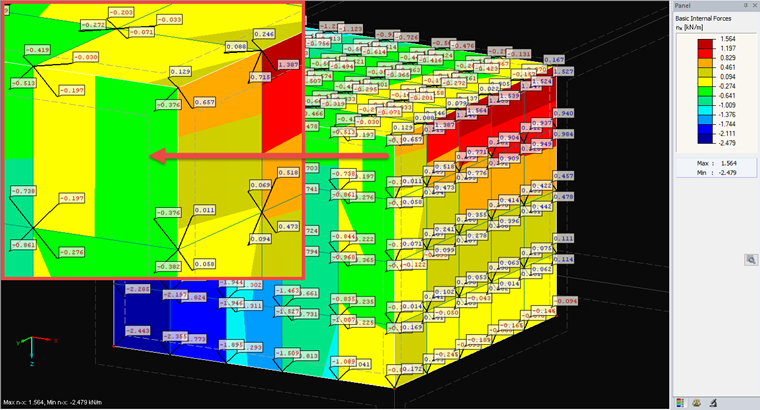

Pисунок 04 - Диаграмма кривых «Не непрерывна»

Непрерывно внутри поверхности

Данный параметр является настройкой по умолчанию. Величины всех FE-элементов, смежных с FE-узлом, усредняются. Вы можете легко увидеть или рассчитать это усреднение в точке по сравнению с типом «Не непрерывно». Данный тип сглаживания может соответствовать распределению с более мелкой сеткой и поэтому часто используется для оценки. Тем не менее, поскольку дисплей является гладким дисплеем, рекомендуется провести проверку с помощью функции «Не непрерывно» в критических областях.

Pисунок 05 - Распределение внутренних сил «Непрерывно внутри поверхностей» (настройка по умолчанию)

Непревывно вцелом

Данная опция «Непрерывная на поверхностях» расширяется в связи с тем, что усреднение выполняется также на краю поверхности на следующей поверхности. Это приводит к непрерывному распределению по всей модели, а не только к поверхности. Конечно же, важно также рекомендовать дополнительный анализ с типом «Не непрерывно» в критических областях.

Pисунок 06 - Распределение внутренних сил «Непрерывное общее количество»

Непрерывно по группам

Последний вариант предлагает возможность сохранить неразрывность между некоторыми поверхностями, а не между другими. Можно определить группы, в пределах которых градиент «Непрерывный общий объем», а остальные оставшиеся поверхности будут автоматически установлены на «Непрерывная поверхность».

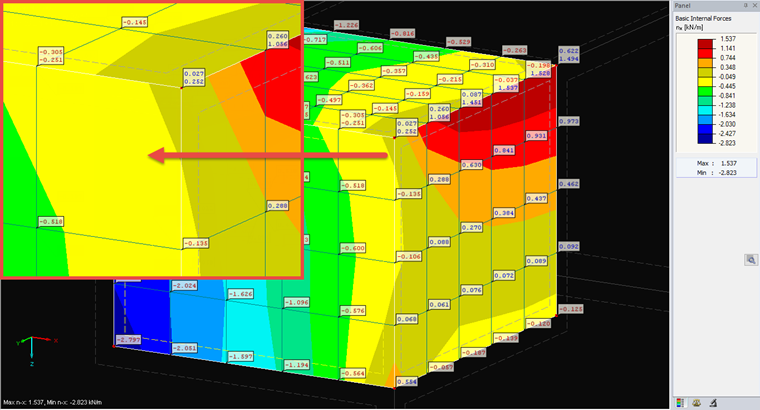

Pисунок 07 - Распределение внутренней силы «Непрерывно Groupwise»

Резюме

При выборе распределения внутренних сил / напряжений на поверхности, необходимо указать, что результат, ближайший к расчету, представлен в виде «Не непрерывный». На этой диаграмме также показана сильно дискретизация, связанная с расчетом ПЭМ. На самом деле такое распределение, вероятно, не будет происходить, поэтому сглаживание «Непрерывное внутри поверхностей» предварительно установлено, что создает непрерывное распределение в поверхностях с помощью сглаживания. Поскольку данное распределение ближе к реальному результату, но оно не соответствует фактическим результатам, рекомендуется всегда анализировать критические области, такие как особенности (например, передача точечной нагрузки или точка соединения нескольких поверхностей).
