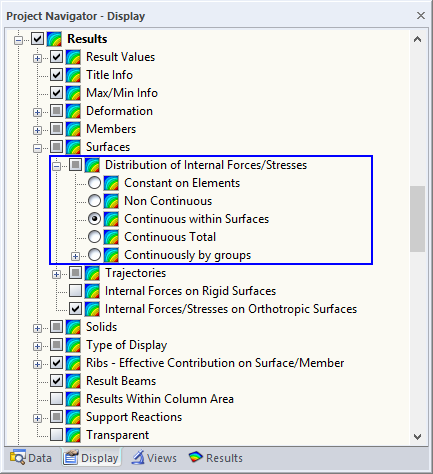

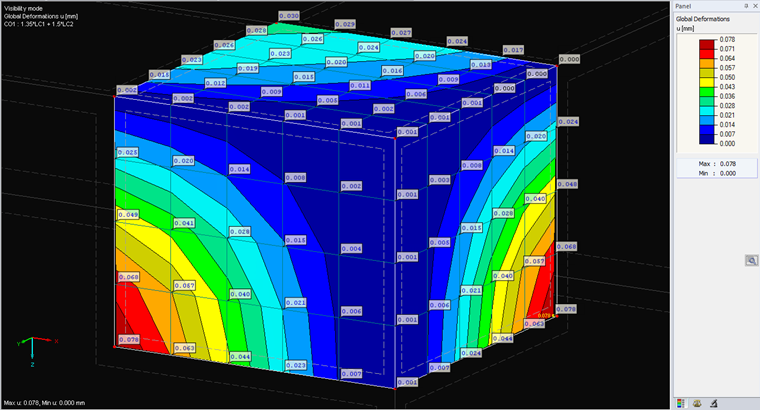

RFEM fornisce elementi EF triangolari o quadrangolari per le superfici, il che significa che ci sono tre o quattro deformazioni per elemento EF che possono essere ricalcolate con la rigidezza dell'elemento EF (ad esempio, nelle tensioni). Poiché diversi elementi EF di solito hanno lo stesso nodo EF, ci sono tanti risultati su un nodo EF quanti sono gli elementi presenti. La domanda ora è: come vengono valutati questi risultati? Nel Navigatore progetto - Visualizza, puoi trovare cinque diverse opzioni per visualizzare la distribuzione delle forze interne all'interno della superficie.

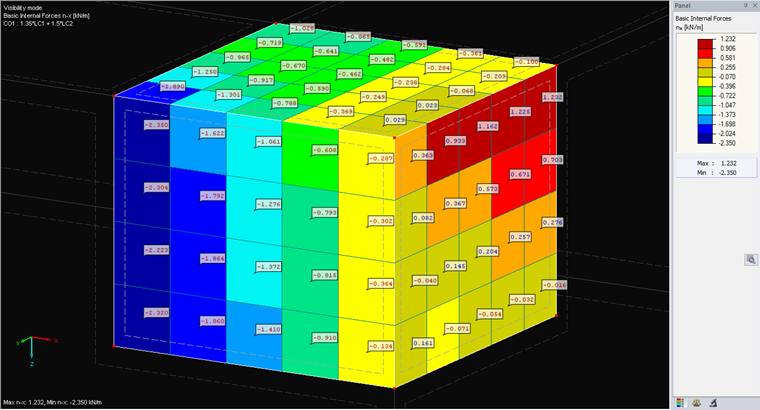

Costante sugli elementi
Questa opzione calcola la media di tutti i valori dei nodi di un elemento EF e l'intero elemento EF ha sempre lo stesso valore (smussato). Pertanto, non vi è alcuna distribuzione nell'elemento finito come con le altre opzioni. Questo metodo è utilizzato nel programma per il materiale "Elastico isotropo non lineare 2D/3D" perché la tensione limite è determinata in questo modo.

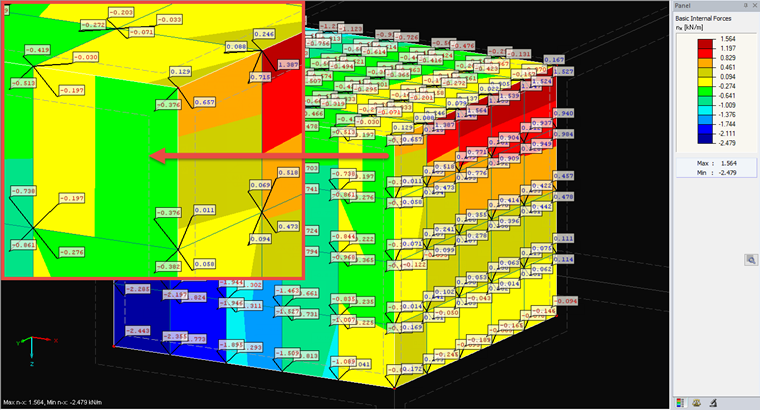

Discontinuo
Questa opzione mostra i dati grezzi. Come nelle seguenti opzioni, per la distribuzione all'interno dell'elemento viene utilizzato un paraboloide iperbolico. Tuttavia, i valori nodali della mesh agli elementi finiti non sono mediati con gli elementi adiacenti. Per questo motivo, il risultato appare spesso discontinuo/graduato. Infatti, differenze significative tra gli elementi finiti indicano che una mesh più fine è necessaria per risultati più accurati.

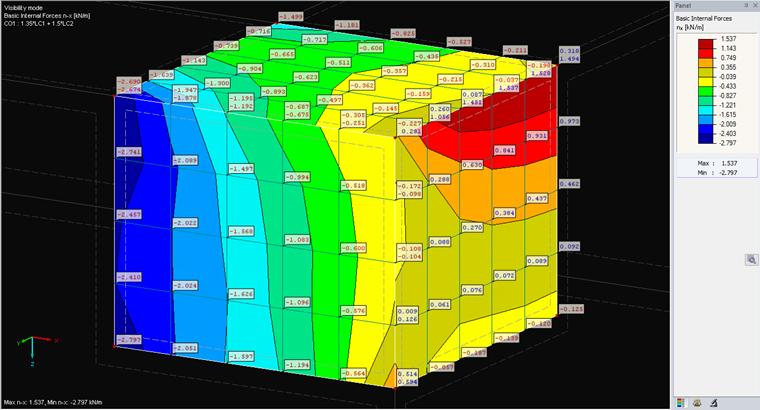

Continua nelle superfici
Questa opzione è l'impostazione predefinita. Si calcola la media dei valori in un nodo di tutti gli elementi finiti ad esso adiacenti. Puoi facilmente vedere o calcolare questa media in un punto quando la confronti con il tipo "Non continuo". Questo tipo di livellamento può corrispondere ad una distribuzione con una mesh più fine; pertanto, è spesso utilizzato per la valutazione. Tuttavia, poiché si tratta di una visualizzazione fluida, si consiglia di eseguire un'analisi con "Non continua" nelle aree critiche.

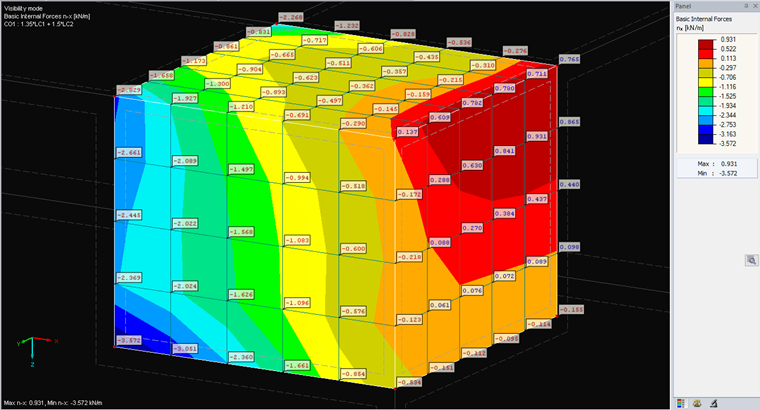

Continua totale
Questa opzione estende "Continuo all'interno delle superfici" calcolando la media sul bordo della superficie anche alla superficie successiva. Ciò si traduce in una distribuzione continua nell'intero modello, non solo all'interno di una superficie. Naturalmente, è anche importante eseguire un'altra analisi con il tipo "Non continuo" nelle aree critiche.

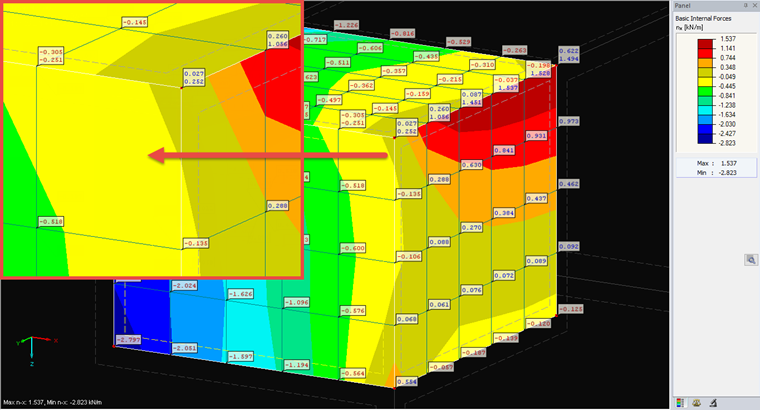

Continua per gruppi
Con l'ultima opzione, puoi decidere se avere una distribuzione continua tra alcune superfici o meno. È possibile definire gruppi in cui la distribuzione è "Totale continuo" e tutte le superfici rimanenti sono quindi automaticamente impostate su "Continuo all'interno delle superfici".
Sommario
Quando si seleziona la distribuzione delle forze/tensioni interne sulle superfici, è necessario specificare che il risultato più vicino al calcolo sia visualizzato come "Non continuo". Questa distribuzione dimostra anche la discretizzazione dovuta al calcolo FEM. In realtà, è improbabile che si verifichi tale distribuzione; pertanto, la levigatura "Continuo all'interno delle superfici" è preimpostata. Ciò crea una distribuzione continua all'interno delle superfici mediante la levigatura. Poiché questa distribuzione è più vicina a un risultato reale, ma non corrisponde ai risultati effettivi, si consiglia di analizzare sempre le aree critiche come le singolarità (ad esempio, introduzione di carichi puntiformi o punto di collegamento di più superfici).
