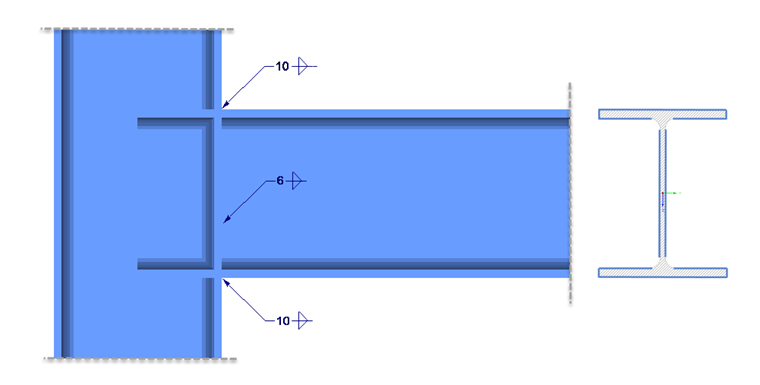

Существует два метода расчета сварного шва по норме EN 1993-1-8 [1]. Инженер может применить для расчета метод, учитывающий направление нагружения, или упрощенный метод.
Как правило метод, связанный с направлением нагружения, дает более экономичные результаты, тогда как упрощенный метод имеет идентичные результаты только в случае касательных напряжений в плоскости углового шва, параллельной оси сварного шва.

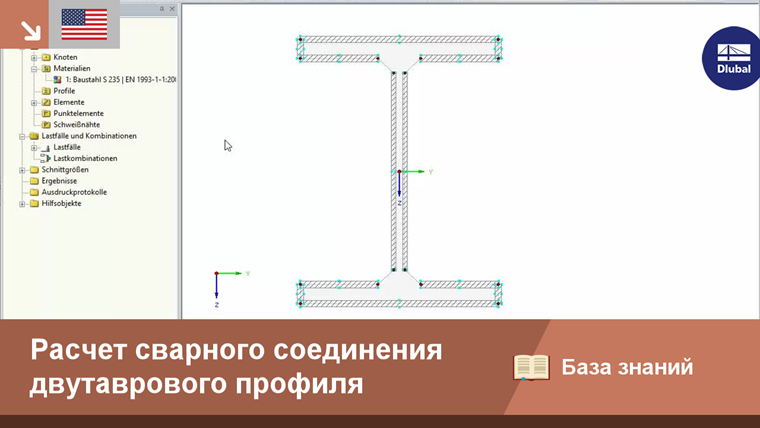

В данном примере профиля HEA мы легко и быстро выполним расчет по упрощенному методу согласно EN 1993-1-8, пункт 4.5.3.3, с помощью отдельной программы SHAPE-THIN.
Действующие внутренние силы можно задать в таблице 3.1:
N = -1190 кН
Vy = 180 кН
Vz = 370 кН
My = 225 кНм
Mz = 26 кНм
Расчетное значение прочности на сдвиг сварного шва определяется по формуле
и равно

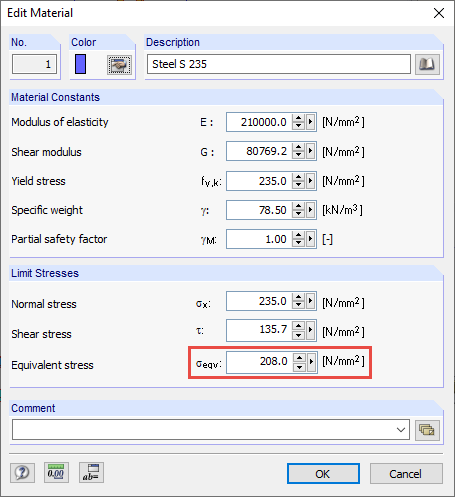

Это значение необходимо скорректировать в программе SHAPE-THIN в окне свойства материала, так как оно отличается от расчетного предела текучести в расчете сечения (см. рисунок 02).
На стороне нагружения эквивалентное напряжение рассчитывается как результирующая сила:

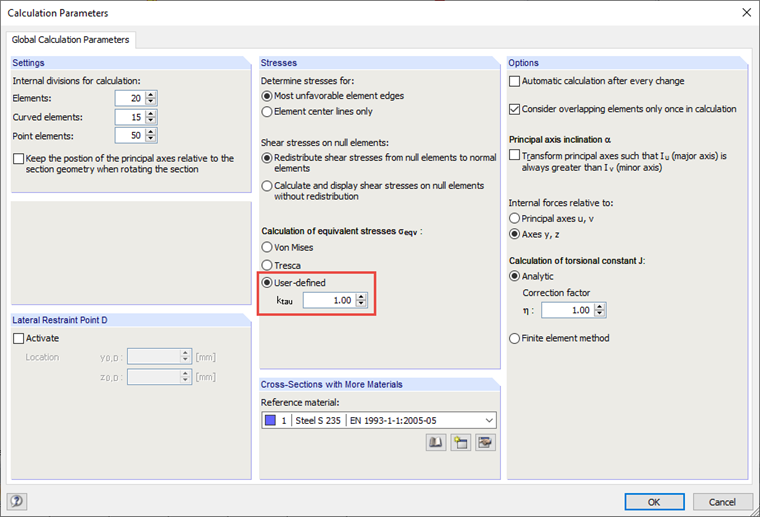

Соответствующую настройку необходимо задать в параметрах расчета в SHAPE-THIN, поскольку настройка по умолчанию означает расчет эквивалентного напряжения по Мизесу (см. рисунок 03).

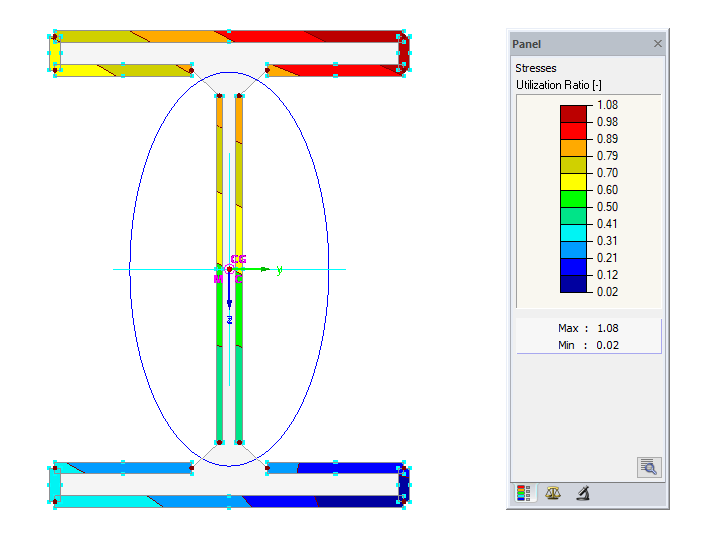

Результат расчета в SHAPE-THIN сразу же отображается в графическом виде. Соотношение сварных швов на полке и стенке можно быстро определить с помощью градации цвета.
