Hay dos métodos disponibles para el cálculo de una soldadura según EN 1993-1-8 [1]. El ingeniero puede utilizar el método relacionado con la dirección o el método simplificado para el cálculo.
Grundsätzlich bringt das richtungsbezogene Verfahren wirtschaftlichere Ergebnisse, wobei das vereinfachte Verfahren bei ausschließlich Schubspannungen in der Kehlnahtfläche parallel zur Schweißnahtachse identische Ergebnisse liefert.

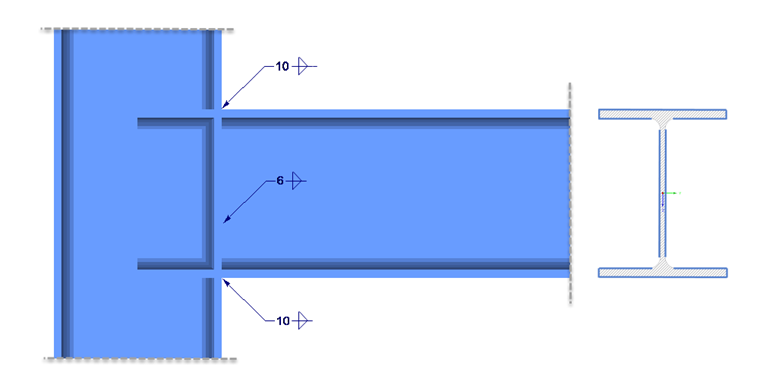

Im vorliegenden Beispiel eines HEA-Profils soll der Nachweis mit dem vereinfachten Verfahren nach EN 1993-1-8 Abs. 4.5.3.3 einfach und schnell mit dem Einzelprogramm DUENQ erfolgen.
Los esfuerzos internos que actúan se pueden introducir en la "Tabla 3.1":
N = -1,190 kN
- Vy = 180 kN
- Vz = 370 kN
- My = 225 kNm
- Mz = 26 kNm
El valor de cálculo de la resistencia a cortante para la soldadura se calcula con la fórmula
Hasta

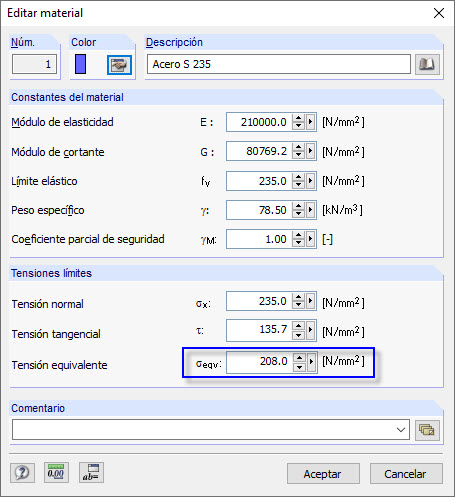

Se debe ajustar el valor en SHAPE-THIN en las propiedades del material, ya que es diferente del límite elástico de diseño para el cálculo de la sección (ver figura 02).
En el lado de la carga, la tensión equivalente se calcula como un esfuerzo resultante:

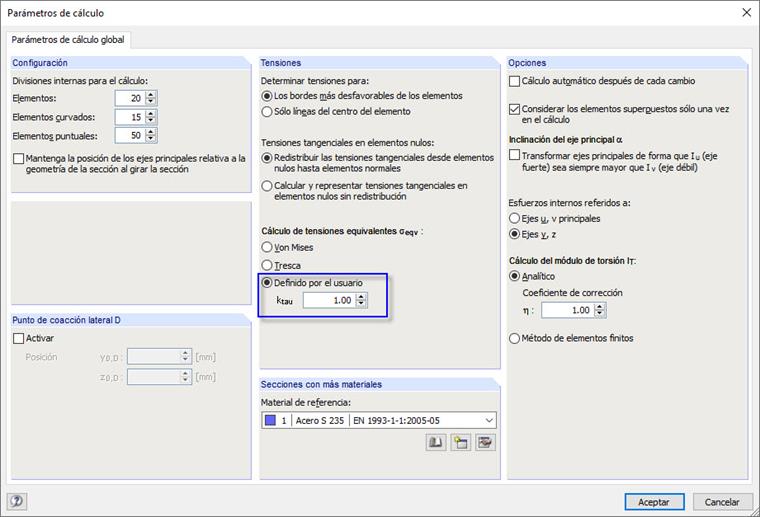

Esto se debe establecer en los parámetros de cálculo en SHAPE-THIN, ya que la configuración predeterminada se corresponde con la tensión equivalente según Mises (ver figura 03).

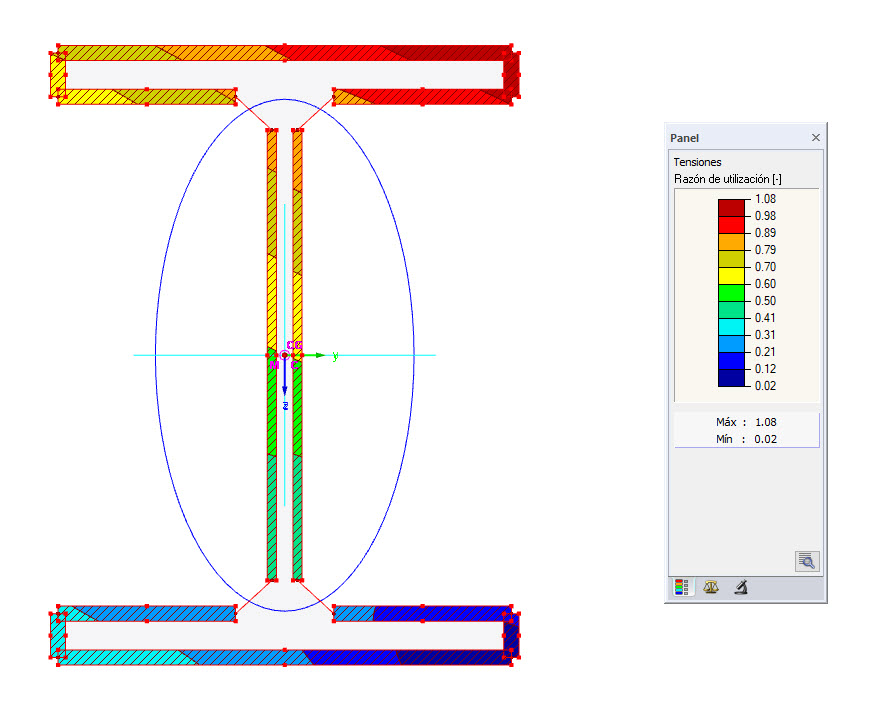

El resultado del cálculo en SHAPE-THIN se muestra directamente de forma gráfica. La relación de las soldaduras en el ala y el alma se puede determinar rápidamente por medio del gradiente de color.
