Sono disponibili due metodi per la progettazione di una saldatura secondo EN 1993-1-8 [1]. L'ingegnere può utilizzare il metodo relativo alla direzione o semplificato per la progettazione.
Grundsätzlich bringt das richtungsbezogene Verfahren wirtschaftlichere Ergebnisse, wobei das vereinfachte Verfahren bei ausschließlich Schubspannungen in der Kehlnahtfläche parallel zur Schweißnahtachse identische Ergebnisse liefert.
Im vorliegenden Beispiel eines HEA-Profils soll der Nachweis mit dem vereinfachten Verfahren nach EN 1993-1-8 Abs. 4.5.3.3 einfach und schnell mit dem Einzelprogramm DUENQ erfolgen.
Le forze interne agenti possono essere immesse nella Tabella 3.1:
N = -1.190 kN
V y = 180 kN
V z = 370 kN
M y = 225 kNm
M z = 26 kNm
Il valore di progetto della resistenza a taglio per la saldatura viene calcolato con la formula
A

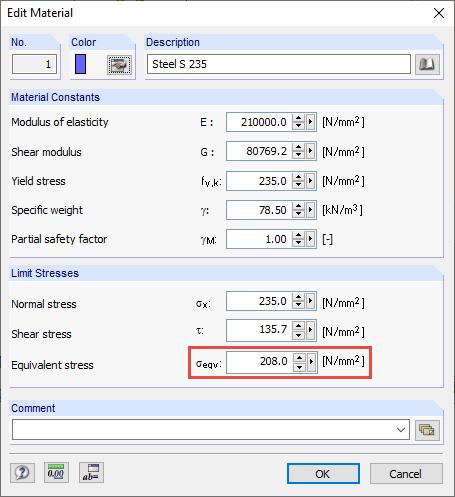

Il valore in SHAPE-THIN deve essere regolato nelle proprietà del materiale, perché è diverso dalla resistenza di snervamento del progetto per il progetto della sezione trasversale (vedere la Figura 02).
Sul lato del carico, la sollecitazione equivalente viene calcolata come una forza risultante:

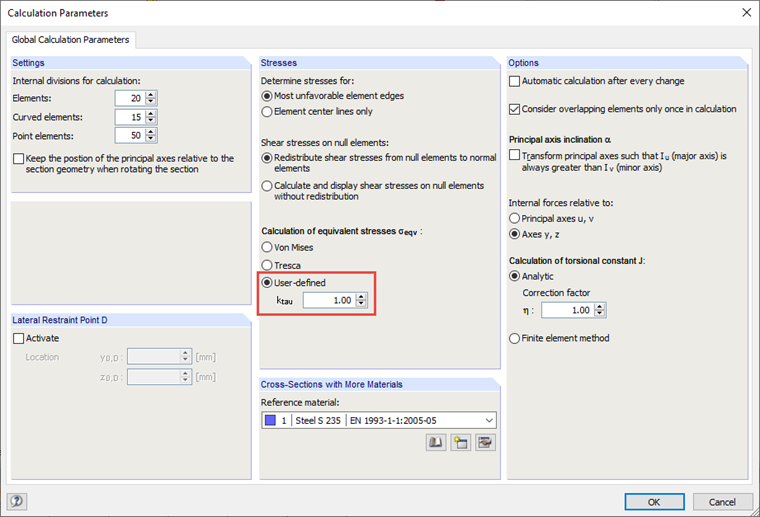

Questo deve essere impostato nei parametri di calcolo in SHAPE-THIN, poiché l'impostazione predefinita corrisponde alla sollecitazione equivalente secondo Mises (vedere la Figura 03).

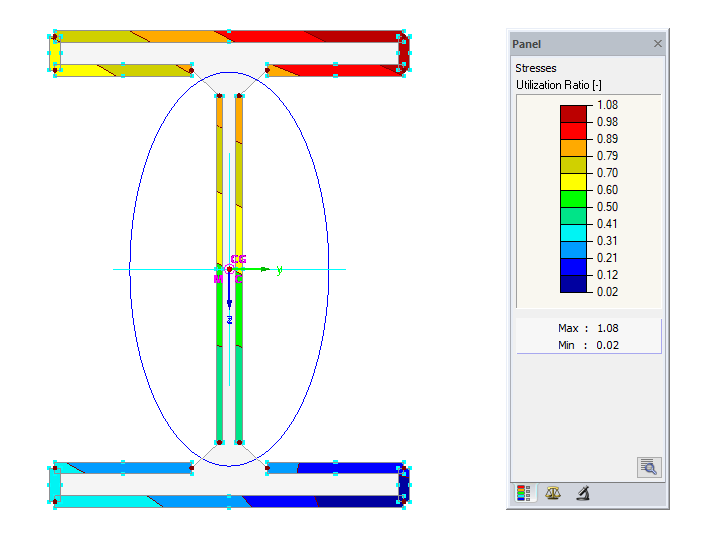

Il risultato del progetto in SHAPE-THIN è mostrato direttamente graficamente. Il rapporto delle saldature sulla flangia e sul nastro può essere determinato rapidamente per mezzo del gradiente di colore.
