Deux méthodes de calcul de soudure selon l'EN 1993-1-8 [1] sont disponibles. L'ingénieur peut utiliser la méthode directionnelle ou simplifiée pour cette vérification.
La méthode directionnelle donne des résultats plus économiques tandis que la méthode simplifiée fournit des résultats identiques pour les contraintes de cisaillement seulement dans la surface de la soudure d'angle parallèle à l'axe de soudure.

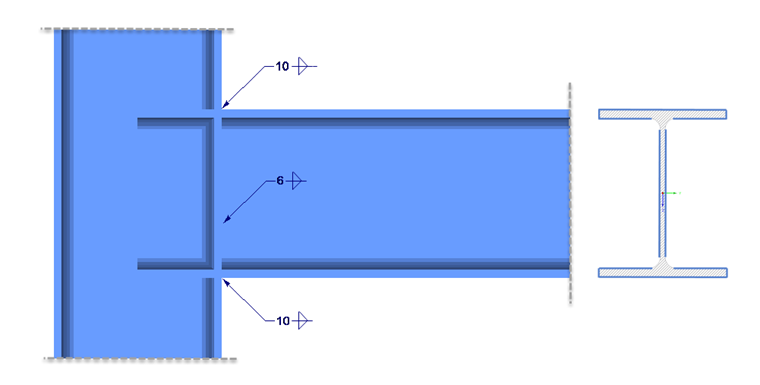

Dans l'exemple de cette section HEA, la vérification peut être effectuée rapidement et facilement avec le programme individuel SHAPE-THIN à l'aide de la méthode simplifiée selon la section 4.5.3.3 de l'EN 1993-1-8.
Les efforts internes agissants peuvent être entrés dans le Tableau 3.1 :
N = -1,190 kN
Vy = 180 kN
Vz = 370 kN
My = 225 kNm
Mz = 26 kNm
La valeur de calcul de la résistance de calcul au cisaillement de la soudure est calculée à l'aide de la formule suivante :
jusqu'à

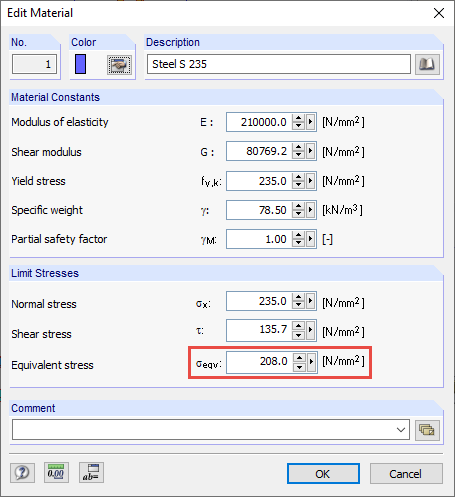

Cette valeur doit être ajustée dans les Propriétés de matériau dans SHAPE-THIN car elle diffère de la limite d'élasticité pour la vérification de section (voir la Figure 02).
Du côté chargé, la contrainte équivalente est calculée comme une résultante :

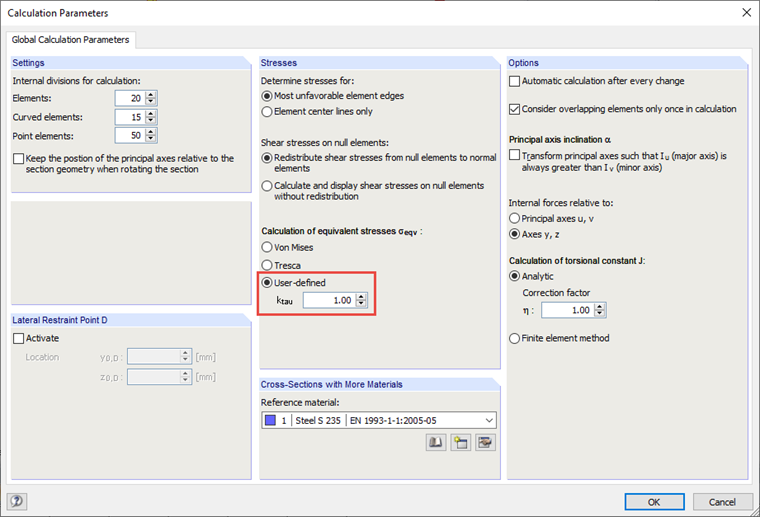

Cette valeur doit être définie dans les paramètres de calcul de SHAPE-THIN car le paramètre par défaut correspond à la contrainte équivalente selon von Mises (voir la Figure 03).

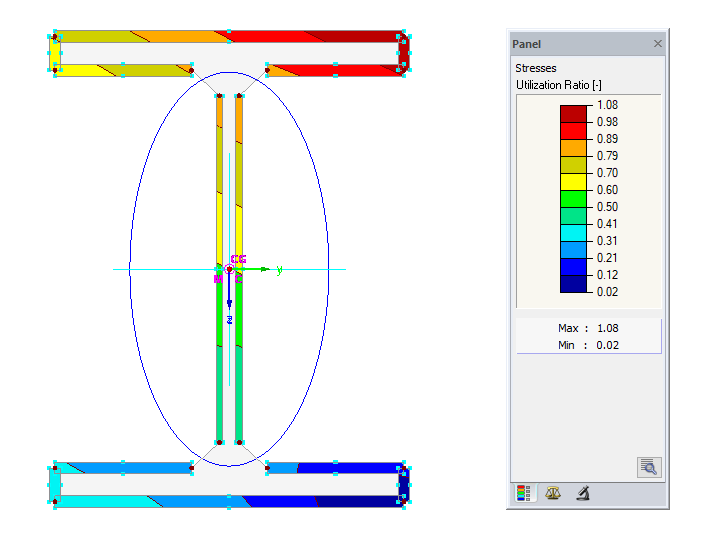

Le résultat du calcul dans SHAPE-THIN est affiché graphiquement par défaut. Le rapport des contraintes des soudures sur la semelle et sur l'âme peut être déterminé rapidement grâce au dégradé de couleurs.
