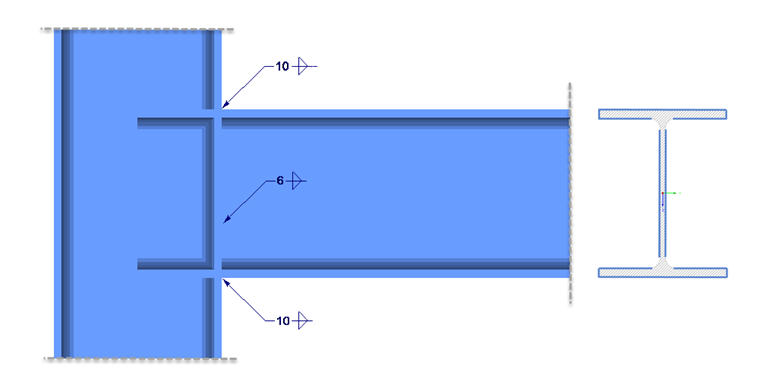

Estão disponíveis dois métodos para o dimensionamento de uma soldadura de acordo com a norma EN 1993-1-8 [1]. O engenheiro pode usar o método relativo à direção ou o método simplificado para o projeto.
Basicamente, o método relativo à direção é mais económico, enquanto que o método simplificado tem resultados idênticos paralelos ao eixo da soldadura no caso de apenas tensões de corte na área de solda de canto.

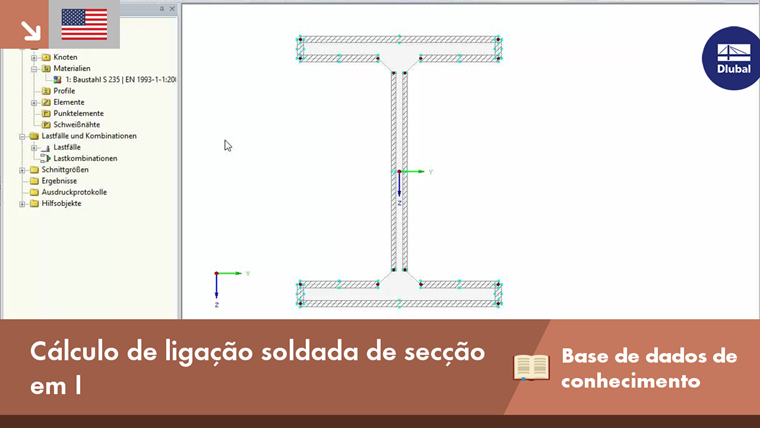

No presente exemplo de uma secção HEA, o dimensionamento com o método simplificado de acordo com a EN 1993-1-8, secção 4.5.3.3, será realizado de forma rápida e fácil com o programa autónomo SHAPE-THIN.
As forças internas atuantes podem ser inseridas na Tabela 3.1:
N = -1190 kN
Vy = 180 kN
Vz = 370 kN
My = 225 kNm
Mz = 26 kNm
O valor de cálculo da resistência ao corte para a soldadura é calculado com a fórmula
até

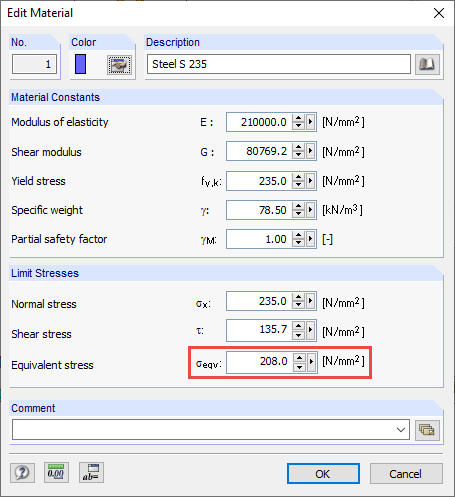

O valor no SHAPE-THIN deve ser ajustado nas propriedades do material, porque é diferente da tensão de cedência de cálculo para o dimensionamento da secção (ver Figura 02).
No lado do carregamento, a tensão equivalente é calculada como uma força resultante:

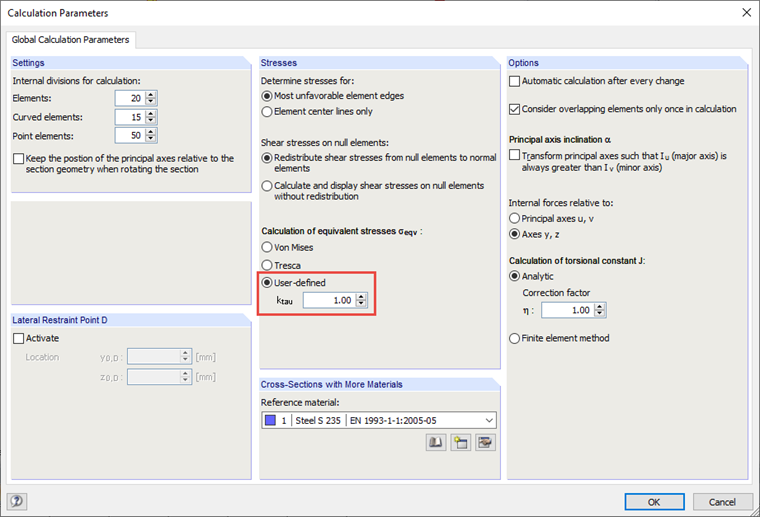

Isso deve ser definido nos parâmetros de cálculo no SHAPE-THIN, porque a configuração padrão corresponde à tensão equivalente de acordo com Mises (ver Figura 03).

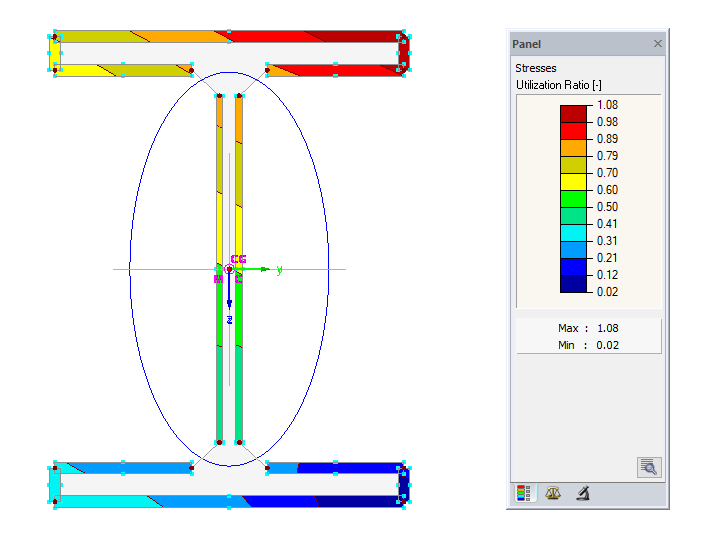

O resultado do dimensionamento no SHAPE-THIN é apresentado de forma direta graficamente. A relação das soldaduras na banzo e na alma pode ser determinada rapidamente através do gradiente de cor.
