Для создания сечений в программе имеются следующие функции:

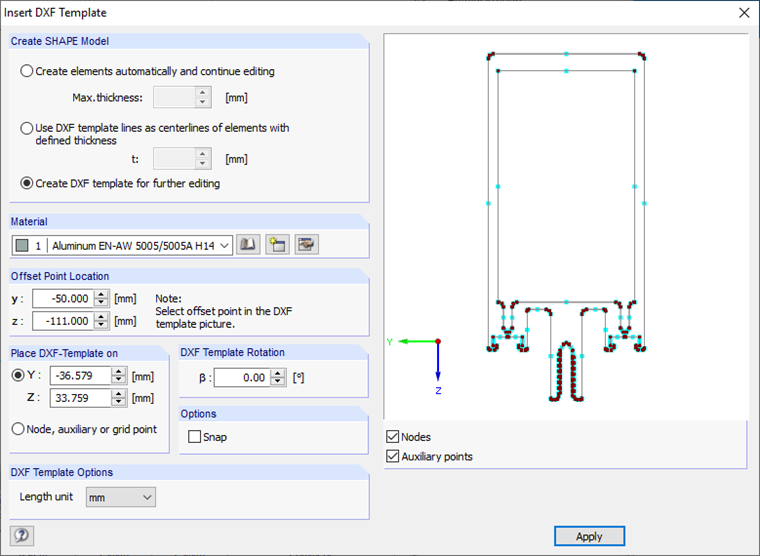

- Создать элементы автоматически и продолжить редактирование
- Применить линии шаблона DXF в качестве осей элементов с заданной толщиной
- Создать шаблон DXF для последующего редактирования
.png?mw=760&hash=7135cb13ad070b7172a205e2fe7f56f28dbce05c)
Автоматическое создание элементов имеет смысл применить для сечений простой геометрии. Программа SHAPE-THIN сначала попытается создать осевые линии из параллельных линий, а затем создать элементы между отдельными точками пересечения. В программе будут созданы только те элементы, толщина которых не превысит значение, заданное в поле «Максимальная толщина».
Если геометрия сечения имеется в форме макета линий, проходящих через центр тяжести, то можно считать линии шаблона DXF осями элементов. Толщина, заданная в поле «t», присваивается всем элементам.
В вышеупомянутых вариантах создания сечения файл DXF дополнительно сохраняется в качестве фонового слоя. Сам импорт файла DXF в качестве фонового слоя возможен только с помощью функции «Создать шаблон DXF для дальнейшего редактирования».
Материал выбирается из библиотеки материалов, а единицы длины шаблона DXF с помощью раскрывающегося списка «Единица длины». Шаблон DXF также можно повернуть. Кроме того, вы можете вручную задать положение точки смещения шаблона в поле «y» и «z» или обозначить его на графическом изображении, выбрав узел или точку привязки. Затем можно с помощью мыши поместить шаблон DXF в рабочее окно SHAPE-THIN. Положение шаблона DXF можно аналогично задать в поле «Y» и «Z».

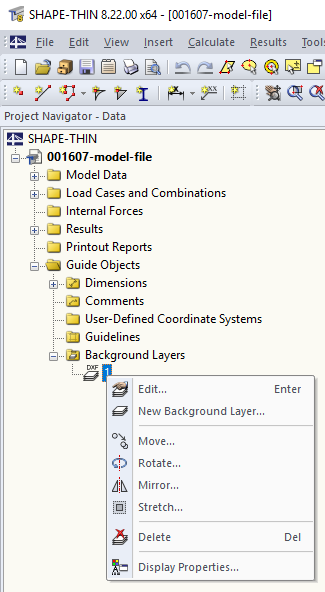

Фоновый слой можно переместить, зеркально отразить, повернуть или растянуть. Для применения данных функций выберите в меню «Редактирование» → «Фоновые слои» или воспользуйтесь контекстным меню в Навигаторе проекта - Данные.
Кроме того, вы можете импортировать фоновый слой, нажав кнопкой мыши на «Новый фоновый слой». В отличие от импорта DXF, в котором создается новый файл, фоновый слой будет вставлен в текущий файл.
.png)

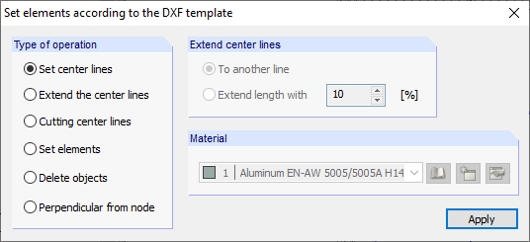

Затем можно создать элементы на основе фонового слоя. Для этого откройте диалоговое окно «Задать элементы по шаблону DXF» в разделе «Редактирование» → «Задать элементы по шаблону DXF».
.png)
Сначала с помощью функции «Задать центральные линии» создадим оси, щелкнув противоположные контурные линии. Если пересечение между осями отсутствует, то можно применить функцию «Продлить центральные линии» для продолжения осей. Щелкните кнопкой мыши, чтобы увеличить выбранную часть линии.
Функция «Задать элементы» создаст элементы на осевых линиях, у которых на обоих концах имеются точки пересечения. Нажмите кнопкой мыши на соответствующие оси.
У непараллельных контурных линий необходимо задать элементы вручную, поскольку программа SHAPE-THIN может создать осевые линии, а затем элементы, только у параллельных линий. Фоновый слой при этом является вспомогательным средством моделирования. Для линий и узлов фонового слоя в программе имеется привязка объектов в узлах, точках пересечения, в центре и т. д.

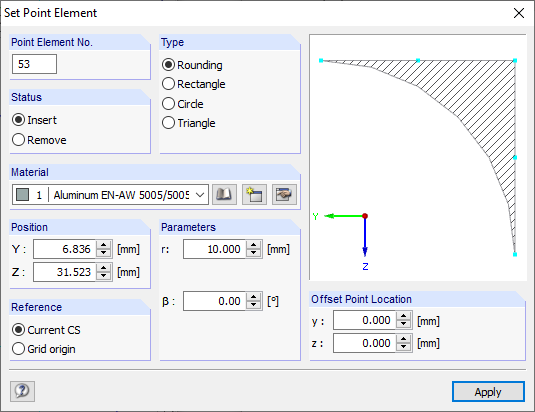

Несовершенства геометрии сечения можно отобразить в виде точечных элементов. Их можно добавить в виде скругления, прямоугольника, окружности или треугольника, либо удалить с поверхности элемента. Задать точечные элементы можно с помощью функции «Вставить» → «Данные сечения» → «1.5 Точечные элементы», с помощью таблицы с тем же названием или с помощью соответствующей кнопки панели инструментов.
.png)
У симметричных сечений рекомендуется смоделировать одну половину сечения и создать вторую половину с помощью зеркального отражения.
Моделирование сечений на основе файла DXF показано в видеоролике, который вы найдете в данной статье.
