基于DXF文件的截面建模

以下选项可用于创建截面：

• 自动创建单元并继续编辑
• 使用 DXF 模板线作为具有定义厚度的板件的中心线
• 创建 DXF 模板用于进一步编辑

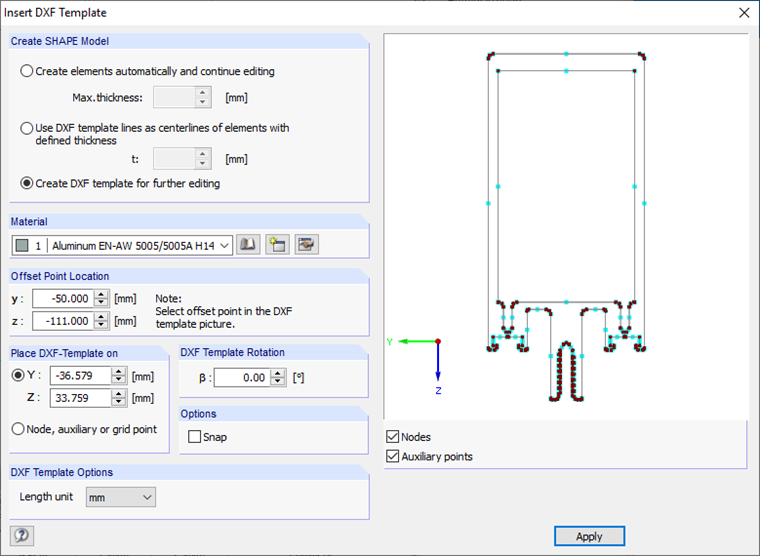

“插入DXF模板”对话框

自动创建单元对于简单的截面几何非常有用。 SHAPE-THIN SHAPE-THIN尝试为平行线创建圆心线，然后在相交点之间设置单元。 只能生成不超过在“最大厚度”域中定义的最大厚度的单元。

如果截面几何形状可作为重力线模型使用，则可以将 DXF 模板中的线视为单元的中线。 在“ t”域中定义的厚度分配给所有单元。

上述创建截面的选项还额外创建了DXF文件作为背景层。 只能通过“创建DXF模板用于进一步编辑”选项将DXF文件导入作为背景层。

您可以从材料库中选择材料，然后通过“长度单位”（长度单位）从DXF模板中选择长度单位。 旋转DXF模板。 此外，可以在“ y”和“ z”域中手动输入偏移点位置，也可以通过选择节点或捕捉点在图形中进行转移。 然后您可以用鼠标将DXF模板放置在SHAPE-THIN工作窗口中。 您也可以在“ Y”和“ Z”区域中指定DXF模板的位置。

可以平移，镜像，旋转或拉伸背景层。 通过菜单“编辑”→“背景层”或使用项目导航器 -数据中的上下文菜单来使用这些功能。

此外，可以通过点击“新建背景层”来导入背景层。 与创建新文件的DXF导入不同，背景层被插入到当前文件中。

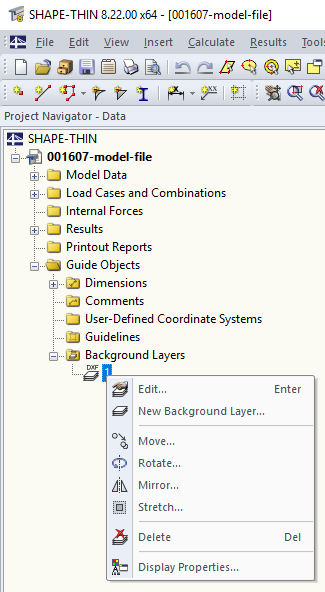

项目导航器 -数据，背景层

以后可以在背景层的基础上创建单元。 在“编辑”→“使用DXF模板设置元素”对话框中打开“根据DXF模板设置元素”对话框。

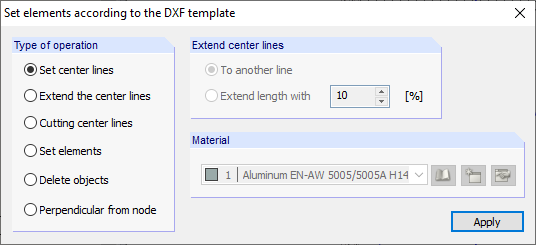

“根据DXF模板设置元素”对话框

首先，使用“设置中心线”选项通过点击相反的等高线来创建中心线。 Liegt kein Schnittpunkt zwischen den Mittellinien vor, so können mithilfe der Option "Mittellinien verlängern" die Linien gestreckt werden. 单击以放大线的选定部分。

“设置元素”选项在中心线上创建在两端都有交点的单元。 单击相应的中心线。

对于不平行的轮廓线，必须手动设置单元，因为SHAPE-THIN不仅可以创建中心线，而且还可以创建平行线的单元。 背景层是建模辅助工具。 对于背景层的线和节点，可以设置节点，相交点，中心等的对象捕捉。

截面几何形状中的不规则性可以显示为点单元。 它们可以以舍入，矩形，圆形或三角形的形式添加，或者可以从杆件面中删除。 使用“插入”→“截面数据”→“ 1.5点单元”可以使用相同名称的表格或者工具栏中的按钮设置点单元。

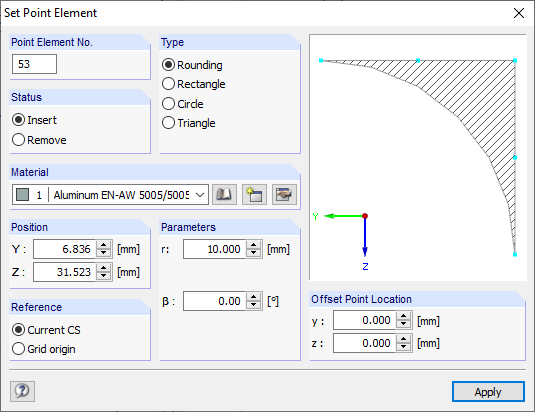

“设置点元素”对话框

对于对称截面，我们建议仅对截面的一部分建模，然后通过镜像创建。

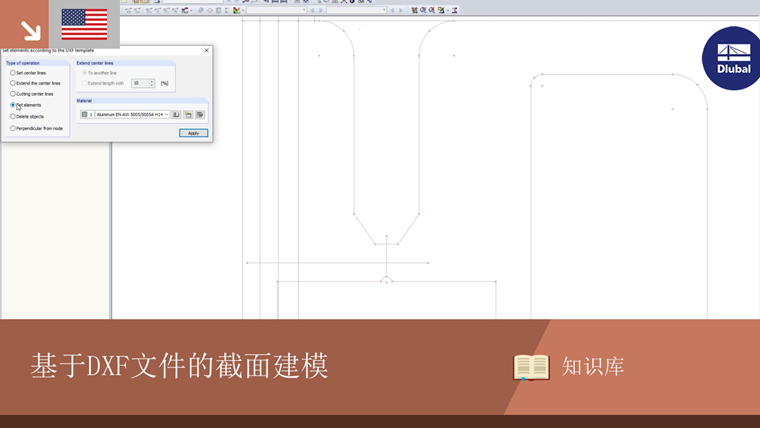

视频中介绍了基于DXF文件的截面建模，您可以在本文的左上角找到。
