Modelowanie przekrojów na podstawie plików DXF

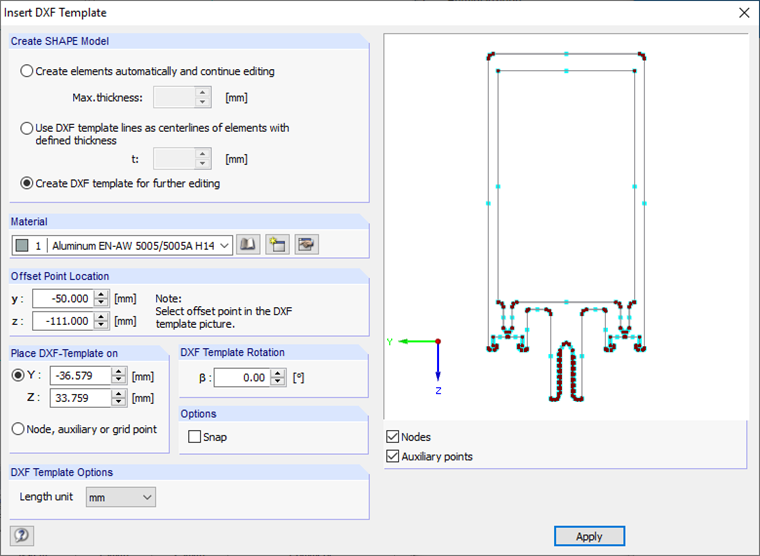

W celu utworzenia przekroju dostępne są następujące opcje:

  • Utworzyć elementy automatycznie i kontynuować edytowanie
  • Użyć linii szablonu DXF jako środkowych linii elementów o zdefiniowanej grubości
  • Utworzyć szablon DXF do dalszej edycji

Automatyczne tworzenie elementów jest przydatne w przypadku prostych geometrii przekroju. SHAPE-THIN próbuje utworzyć linie środkowe dla linii równoległych, a następnie ustawić elementy pomiędzy punktami przecięcia. Generowane są tylko elementy, które nie przekraczają grubości maksymalnej zdefiniowanej w polu „Grubość maksymalna”.

Jeżeli geometria przekroju jest dostępna jako model linii grawitacyjnej, linie szablonu DXF można traktować jako linie środkowe elementów. Grubość zdefiniowana w polu „t” jest przypisana do wszystkich elementów.

Plik DXF jest tworzony dodatkowo jako warstwa tła dla wyżej wymienionych opcji tworzenia przekroju. Zaimportowanie pliku DXF jako warstwy tła jest możliwe tylko przy użyciu opcji „Utworzyć szablon DXF do dalszej edycji”.

Za pomocą rozwijanej listy "Jednostka długości" należy wybrać materiał z biblioteki materiałów oraz jednostkę długości szablonu DXF. Szablon DXF można również obrócić. Ponadto można ręcznie wprowadzić położenie punktu odsunięcia w polach „y” i „z” lub przenieść go do grafiki, wybierając węzeł lub punkt przyciągania. Szablon DXF można następnie ustawić w oknie roboczym SHAPE-THIN za pomocą myszy. Pozycję szablonu DXF można także określić w polach „Y” i „Z”.

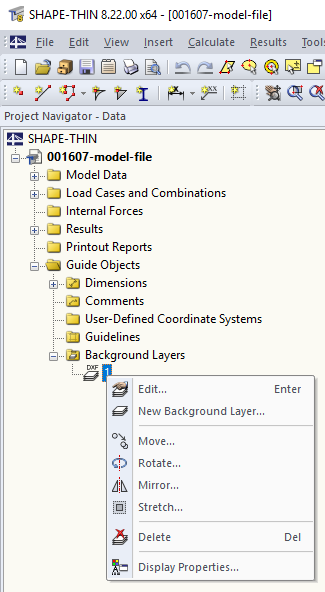

Warstwę tła można przesuwać, odzwierciedlać, obracać lub rozciągać. Aby uzyskać dostęp do tych funkcji, należy wybrać menu "Edytuj" → "Warstwy tła" lub użyć menu kontekstowego w Nawigatorze projektu - Dane.

Ponadto można zaimportować warstwę tła, klikając opcję „Nowa warstwa tła”. W przeciwieństwie do importu DXF, w którym tworzony jest nowy plik, warstwa tła jest wstawiana do bieżącego pliku.

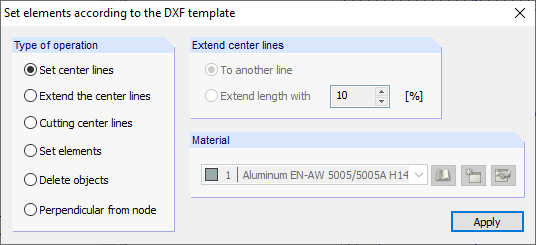

Elementy można tworzyć później, na podstawie warstwy tła. W tym celu należy otworzyć okno dialogowe „Ustawić elementy zgodnie z szablonem DXF” w sekcji „Edytować” → „Ustawić elementy za pomocą szablonu DXF”.

Najpierw należy użyć opcji „Ustawić linie środkowe”, aby utworzyć linie środkowe, klikając przeciwległe linie konturowe. Liegt kein Schnittpunkt zwischen den Mittellinien vor, so können mithilfe der Option "Mittellinien verlängern" die Linien gestreckt werden. Kliknij, aby powiększyć wybraną część linii.

Opcja „Ustaw elementy” tworzy elementy na liniach środkowych, które mają punkt przecięcia na obu końcach. Kliknij odpowiednie linie środkowe.

W przypadku linii konturowych, które nie są równoległe, elementy należy ustawić ręcznie, ponieważ SHAPE-THIN może tworzyć tylko linie środkowe oraz elementy dla linii równoległych. Warstwa tła stanowi pomoc w modelowaniu. W przypadku linii i węzłów warstwy tła dostępne jest uchwycenie obiektu względem węzłów, punktów przecięcia, środka itp.

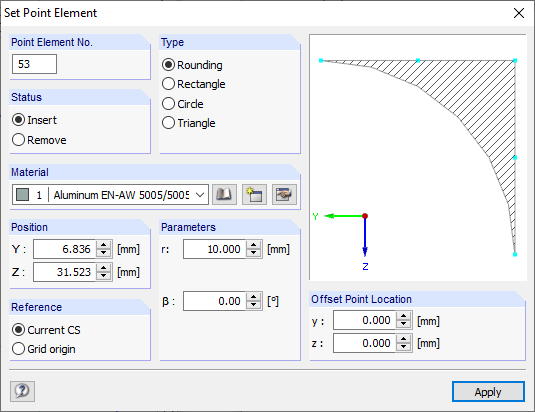

Nieregularności w geometrii przekroju mogą być wyświetlane jako elementy punktowe. Mogą być dodawane jako zaokrąglenia, prostokąty, koła lub trójkąty lub mogą być usunięte z powierzchni pręta. Elementy punktowe można ustawiać za pomocą opcji „Wstawić” → „Dane przekroju” → „Elementy 1,5 punktu”, w tabeli o tej samej nazwie lub za pomocą odpowiedniego przycisku na pasku narzędzi.

W przypadku przekrojów symetrycznych zalecamy zamodelowanie tylko jednej części przekroju, a pozostałe części poprzez utworzenie odbicia lustrzanego.

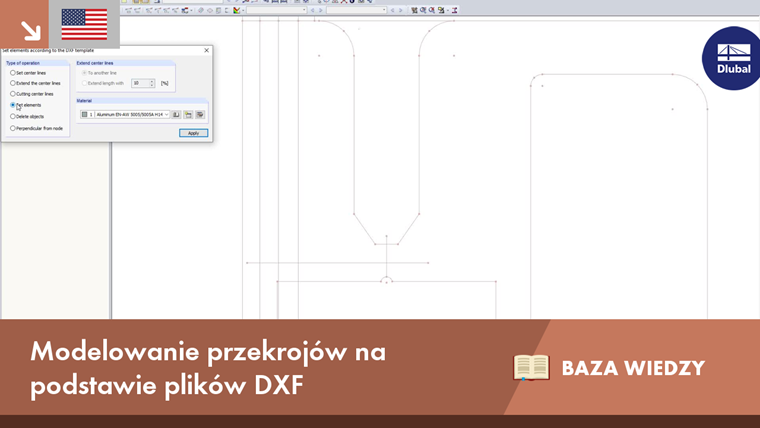

Modelowanie przekrojów w oparciu o plik DXF pokazano na wideo, które można znaleźć w lewym górnym rogu tego artykułu.
