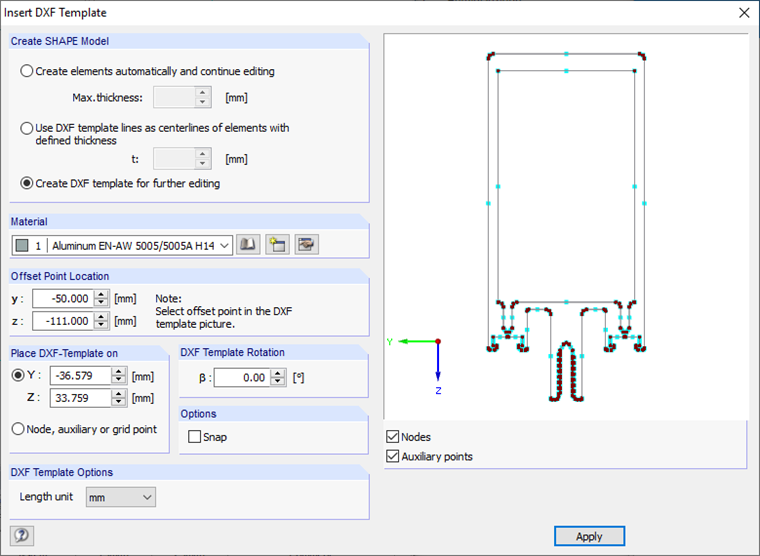

Estão disponíveis as seguintes opções para criar a secção:
- Criar elementos automaticamente e editá-los
- Utilizar as linhas do modelo DXF como linhas centrais dos elementos com espessura definida
- Criar um modelo DXF para editar posteriormente
A criação automática de elementos é útil para geometrias de secção simples. O SHAPE-THIN tenta criar linhas centrais para linhas paralelas e depois definir os elementos entre os pontos de intersecção. Apenas são gerados elementos que não excedam a espessura máxima definida no campo "Espessura máxima".
Se a geometria da secção transversal estiver disponível como um modelo de linhas de eixo central, poderá considerar as linhas do modelo DXF como as linhas centrais dos elementos. A espessura definida no campo "t" é atribuída da mesma forma a todos os elementos.
Para as opções de criação da secção acima mencionadas, o ficheiro DXF é criado adicionalmente como uma camada de fundo. A importação isolada do ficheiro DXF como camada de fundo é possível com a opção "Criar um modelo DXF para editar posteriormente".
O material é selecionado na biblioteca de materiais e a unidade de comprimento do modelo DXF é selecionada através da lista pendente "Unidade de comprimento". Opcionalmente, também é possível rodar o modelo DXF. Além disso, pode introduzir manualmente a localização do ponto de desvio nos campos "y" e "z" ou importá-la no gráfico mediante a seleção de um nó ou de um ponto de ajuste. Em seguida, o modelo DXF pode ser posicionado na janela de trabalho do SHAPE-THIN com o rato. Em alternativa, pode especificar a posição do modelo DXF nos campos "Y" e "Z".

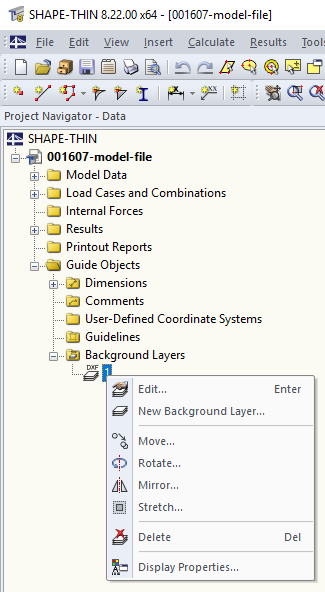

A camada de fundo pode ser deslocada, refletida, rodada ou esticada. Para aceder a estas funções, selecione o menu "Editar" → "Camadas de fundo" ou utilize o menu de atalho no Navegador de projeto – Dados.
Além disso, também pode importar uma camada de fundo clicando em "Nova camada de fundo". Contrariamente à importação DXF, onde é criado um novo ficheiro, a camada de fundo é inserida no ficheiro atual.

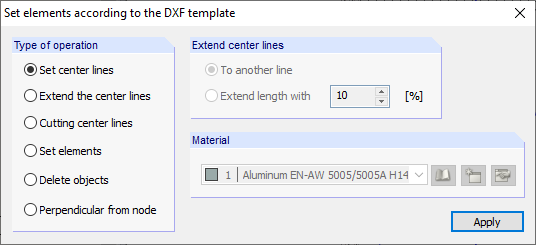

É possível criar elementos posteriormente com base na camada de fundo. Para tal, abra a caixa de diálogo "Definir elementos de acordo com o modelo DXF" em "Editar" → "Definir elementos de acordo com o modelo DXF".
Primeiro, utilize a opção "Definir linhas centrais" para criar as linhas centrais ao clicar nas linhas de contorno opostas. Se não houver uma intersecção entre as linhas centrais, pode utilizar a opção "Estender as linhas centrais" para desenhar as linhas. Clique com o rato para ampliar a parte selecionada da linha.
A opção "Definir elementos" cria elementos nas linhas centrais que têm um ponto de intersecção em ambas as extremidades. Clique nas linhas centrais correspondentes.
Para linhas de contorno que não são paralelas, é necessário definir os elementos manualmente, porque o SHAPE-THIN só consegue criar linhas de centro e elementos para linhas que estejam paralelas. A camada de fundo serve de ajuda para a modelação. Para linhas e nós da camada de fundo, está disponível o ajuste de objeto de nós, de pontos de intersecção, do centro etc.

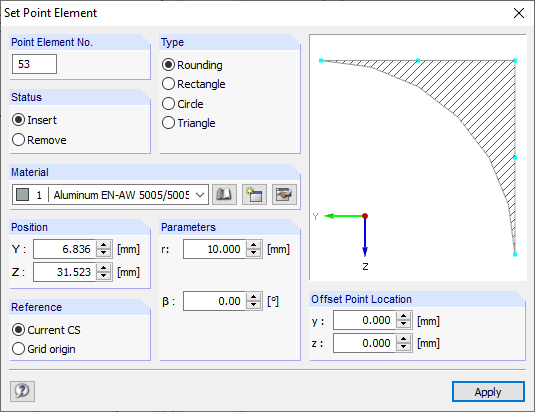

As irregularidades na geometria da secção podem ser representadas como elementos pontuais. Estes podem ser adicionados como arredondamento, retângulo, círculo ou triângulo ou removidos das superfícies de elementos. Pode definir elementos pontuais utilizando "Inserir" → "Dados de secção" → "1.5 Elementos pontuais", a tabela com o mesmo nome ou o botão correspondente na barra de ferramentas.
Para secções simétricas, recomenda-se modelar apenas uma parte da secção e criar as outras por simetria.
A modelação de secções com base num ficheiro DXF é demonstrada no vídeo que pode ser encontrado no canto superior esquerdo deste artigo.
