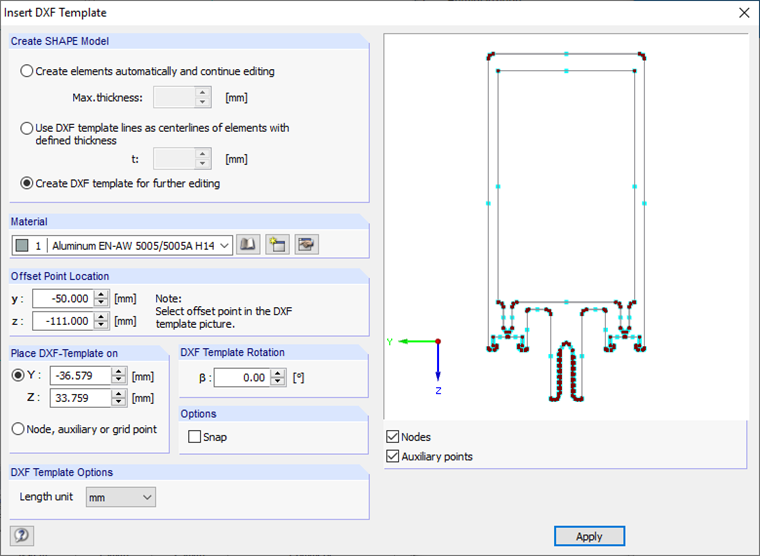

Le seguenti opzioni sono disponibili per creare la sezione trasversale:
- Crea elementi automaticamente e continua a modificare
- Utilizza le linee del modello DXF come linee centrali degli elementi con spessore definito
- Crea modello DXF per ulteriori modifiche
La creazione automatica di elementi è utile per semplici geometrie della sezione trasversale. SHAPE-THIN tenta di creare linee centrali per linee parallele e quindi di impostare gli elementi tra i punti di intersezione. Vengono generati solo elementi che non superano lo spessore massimo definito nel campo "Spessore massimo".
Se la geometria della sezione trasversale è disponibile come modello di linea di gravità, è possibile considerare le linee del modello DXF come le linee centrali degli elementi. Lo spessore definito nel campo "t" è assegnato a tutti gli elementi.
Per le opzioni elencati sopra per la creazione della sezione trasversale, il file DXF viene inoltre creato come layer guida. L'importazione del file DXF come layer guida è possibile solo con l'opzione "Crea modello DXF per ulteriori modifiche".
Seleziona il materiale dalla libreria dei materiali e l'unità di lunghezza del modello DXF utilizzando l'elenco a discesa "Unità di lunghezza". Modello DXF è possibile anche ruotare. Inoltre, è possibile inserire manualmente la posizione del punto di offset nei campi "y" e "z" o trasferirla nel grafico selezionando il nodo o il punto di snap. È quindi possibile posizionare il modello DXF nella finestra di lavoro di SHAPE-THIN con il mouse. È inoltre possibile specificare la posizione del modello DXF nei campi "Y" e "Z".

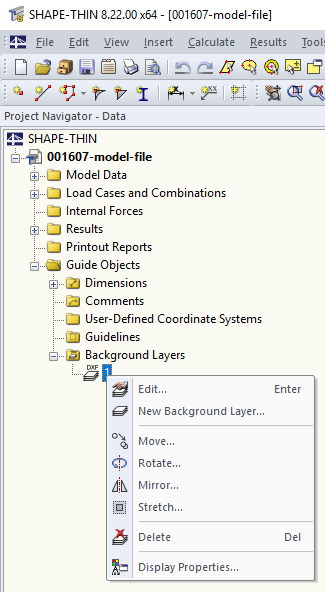

Layer guida può essere spostato, specchiato, ruotato o allungato. Per accedere a queste funzioni, selezionare il menu "Modifica" → "Layer guida" o utilizzare il menu di scelta rapida nel Navigatore progetti - Dati.
Inoltre, è anche possibile importare layer guida facendo clic su "Nuovo layer guida". Contrariamente all'importazione DXF, in cui viene creato un nuovo file, il layer guida viene inserito nel file corrente.

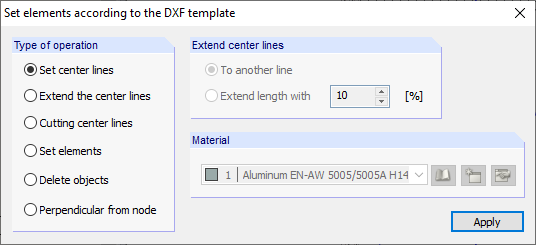

È possibile creare elementi successivamente in base al layer guida. Per fare ciò, aprire la finestra di dialogo "Imposta elementi secondo il modello DXF" in "Modifica" → "Imposta elementi con modello DXF".
Innanzitutto, utilizzare l'opzione "Definisci linee centrali" per creare le linee centrali facendo clic sulle linee di contorno contrapposte. Se non ci sono intersezioni tra le linee centrali, è possibile utilizzare l'opzione "Estendi linee centrali" per disegnare le linee. Fare clic per ingrandire la parte selezionata della linea.
L'opzione "definisci elementi" crea elementi sulle linee centrali che hanno un punto di intersezione su entrambe le estremità. Fare clic sulle linee centrali corrispondenti.
Per le linee di contorno che non sono parallele, è necessario impostare gli elementi manualmente, poiché SHAPE-THIN può creare solo linee centrali e elementi per linee parallele. Il layer guida è un aiuto di modellazione. Per le linee e i nodi del layer guida , è disponibile lo snap ad oggetto di nodi, punti di intersezione, il centro e così via.

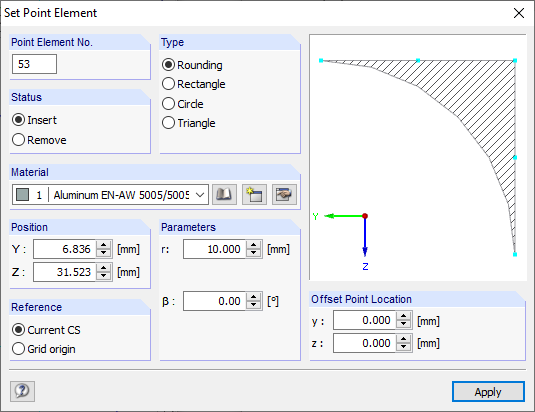

Le irregolarità nella geometria della sezione trasversale possono essere visualizzate come elementi puntuali. Possono essere aggiunti come arrotondamento, rettangolo, cerchio o triangolo o rimossi dalle superfici delle aste. È possibile impostare gli elementi punto usando "Inserisci" → "Dati sezione trasversale" → "1.5 Elementi puntuali", la tabella con lo stesso nome, o usando il pulsante corrispondente nella barra degli strumenti.
Per sezioni trasversali simmetriche, si consiglia di modellare solo una parte della sezione trasversale e di creare le altre parti il mirroring.
La modellazione a sezioni trasversali basata su un file DXF è mostrata nel video che puoi trovare nell'angolo in alto a sinistra di questo articolo.
